ZWCADで一時的なトラックポイントを使用する方法
問題:

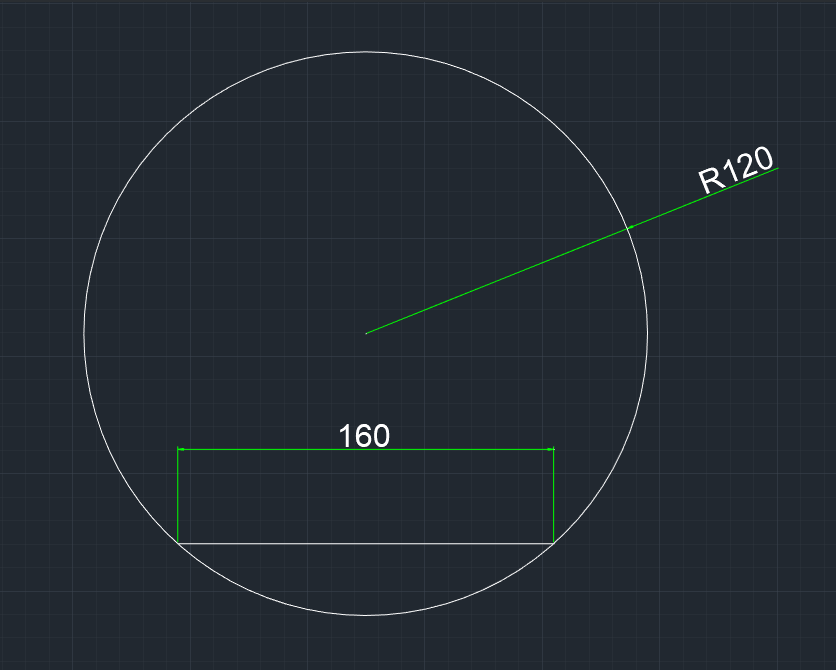

ZWCADの一時的なトラックポイントを使用して描画を支援するにはどうすればよいですか?たとえば、下図のように半径120の円の内側に160の長さの線を引くにはどうすればよいでしょうか。
ステップガイド:
1. CIRCLE[円]コマンドを使用して、半径 120 の円を描きます。
2. LINEコマンドを実行し、コマンドラインに[1点目を指定]というプロンプトが表示されたら、TTと入力して一時的なトラックポイントモードに入ります。

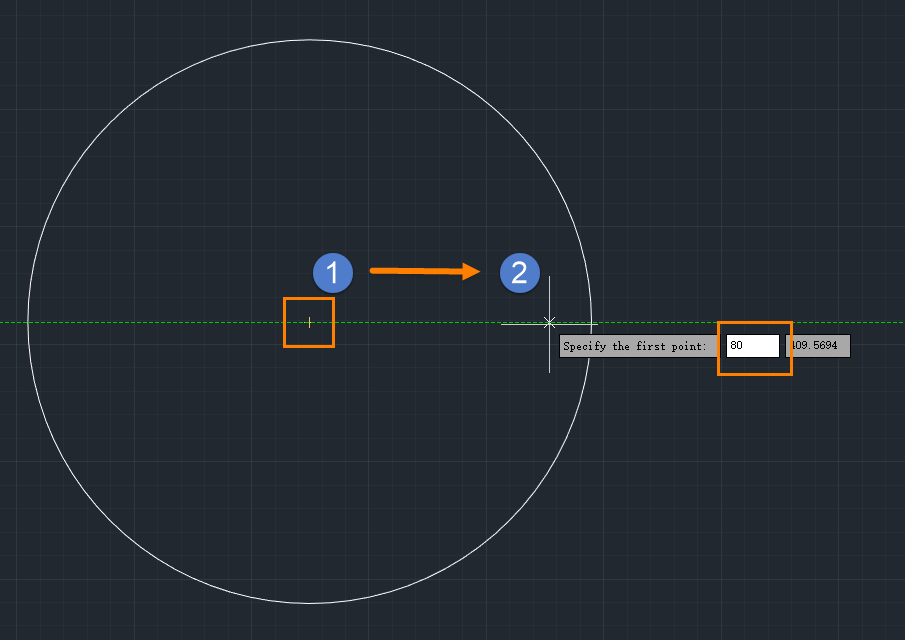

3. カーソルで円の中心をスナップオンし、カーソルを右に移動してから、ダイナミック入力に80と入力します。
4. 画面上の黄色い十字(下のポイント3)は一時的なトラックポイントです

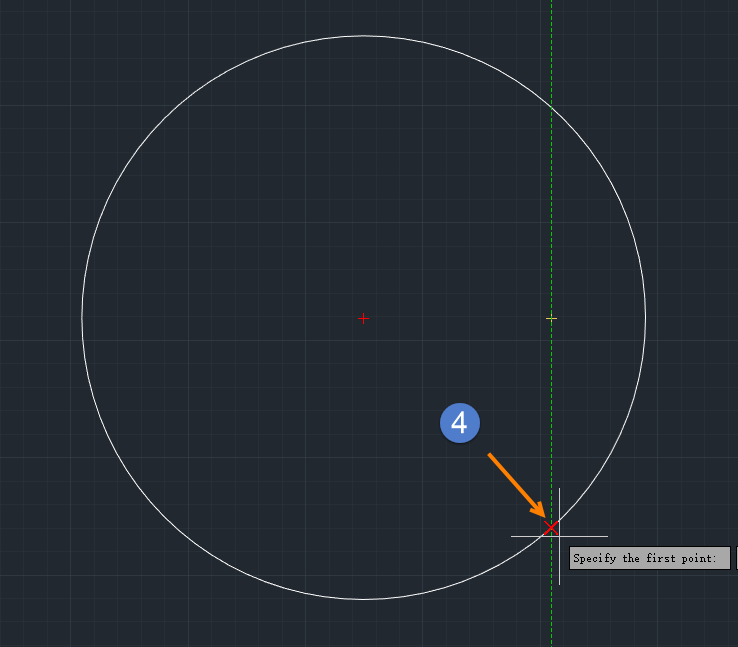

5. カーソルをまっすぐ下に移動すると、円の輪郭に近づくと、交点スナップポイント(下の点4)が表示されます。
この交点をクリックして、ラインの最初の点として選択します。

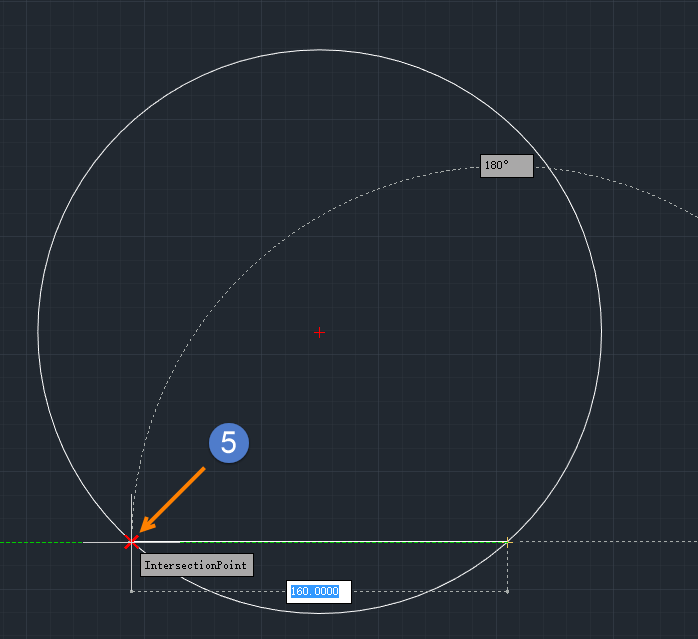

6. カーソルを水平方向に左に移動し、円の反対側にスナップします。
交点スナップポイント(下のポイント5)をクリックすると、線が完成します。
7.注: 他の製図コマンドを実行している時は、[Shift]+右クリックを押すと、一時スナップ メニューが表示される、[一時トラック ポイント]オプションもあります。
使用方法は上記の場合と同様です。
