ZWCADでユーザ定義のハッチングパターンファイル(PAT)を使用する方法
問題:
ユーザがインターネットからハッチング パターン(.pat ファイル)をダウンロードした場合、または他の CAD ソフトウェアからハッチング パターンを使用したい場合は、どうすればよいですか?
解決方法:

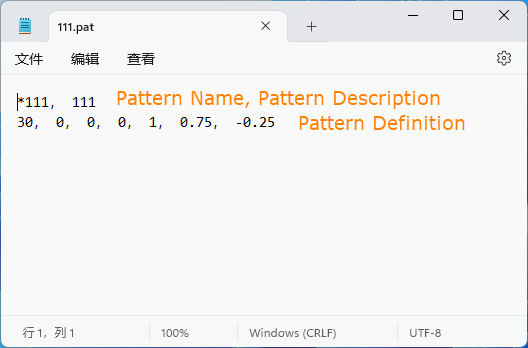

CAD のハッチング パターンは、次に示すように、メモ帳で開くことができる PAT ファイルによって定義されます。
ZWCAD でユーザ定義のハッチング パターンを使用する必要がある場合は、PAT ファイルで定義されたハッチング パターンを ZWCAD で使用できるように、ZWCAD のファイル検索パスの下に PAT ファイルを配置します。
同様に、他のCADソフトウェアのハッチングパターンの場合、CADソフトウェアのインストールディレクトリまたはファイル検索パスで対応するPATファイルを見つけて、ZWCADに入れることができます。
また、PAT ファイルの内容はプレーン テキストであるため、内容を直接コピーして別の PAT ファイルに貼り付けて使用できます

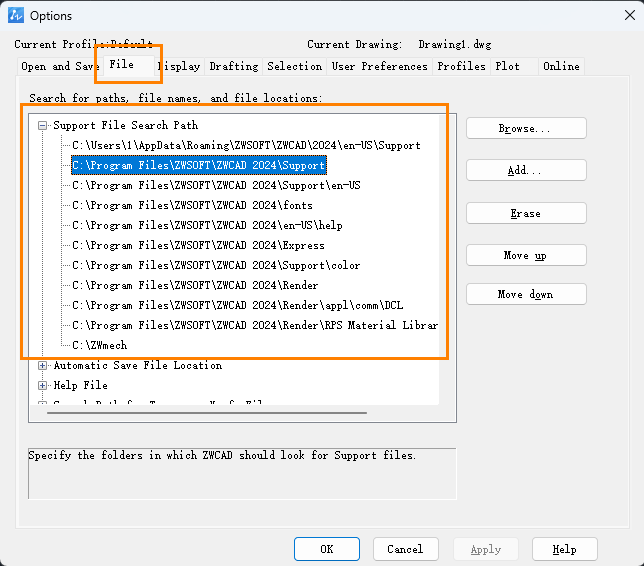

1. OPTIONS[オプション]コマンドを実行して[オプション]ダイアログ ボックスを開き、[ファイル]タブに移動して、ハッチング パターン ファイル(PAT ファイル)を保存するフォルダを[サポート ファイルの検索パス]に追加します。

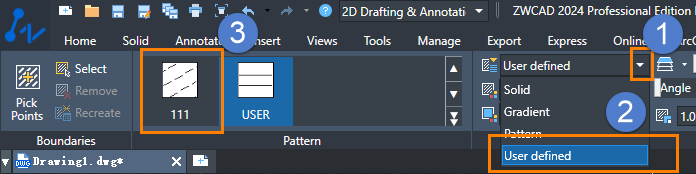

2. HATCH[ハッチング]コマンドを実行し、ハッチング タイプのドロップダウン メニューを参照して、[ユーザ定義パターン]を選択します。
