ZWCADでポリラインが2Dポリラインとして描画されるのはなぜですか?
問題:
ポリライン(PLINE)ツールで描画すると、2Dポリラインが作成されるています。
それはどうしてですか。
原因:
初期設定では、CAD でポリラインを描画するとポリラインになりますが、この動作はシステム変数 PLINETYPE の影響も受けます。
このシステム変数の値が 0(ゼロ)の場合、2D ポリラインが作成されます

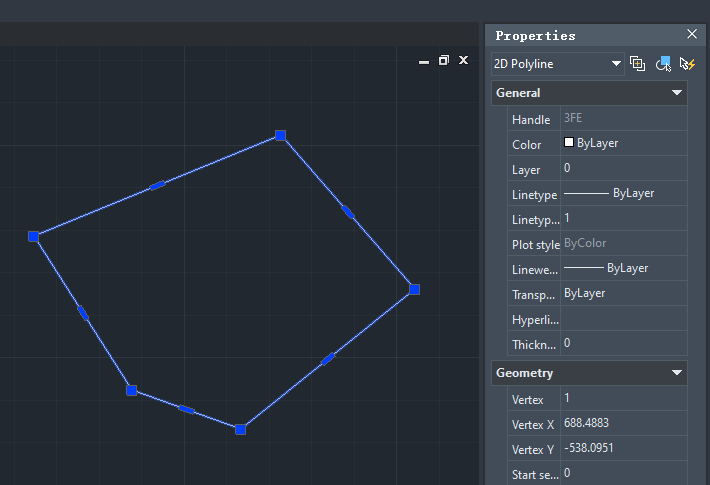

以下の図は、2D ポリラインを参照する旧式のポリラインを使用した PLINETYPE の設定を示しています
解決方法:
１．コマンド ラインに PLINETYPE と入力し、[Enter]を押します。
２．値を 2 に設定し、Enter キーを押してセットアップを完了します。これで、通常のポリラインを描画できます。
