ZWCADでスプライン同士やスプラインと直線を接続する方法
問題:
ZWCADでスプライン同士を接続したり、スプラインと直線を接続する方法は?
原因:
SPLINEDITコマンドを使用してスプライン曲線を編集できますが、スプライン曲線を直接接続することはできません。スプライン曲線をポリラインに変換してから、ポリライン編集機能を使って接続する必要があります。
解決方法:

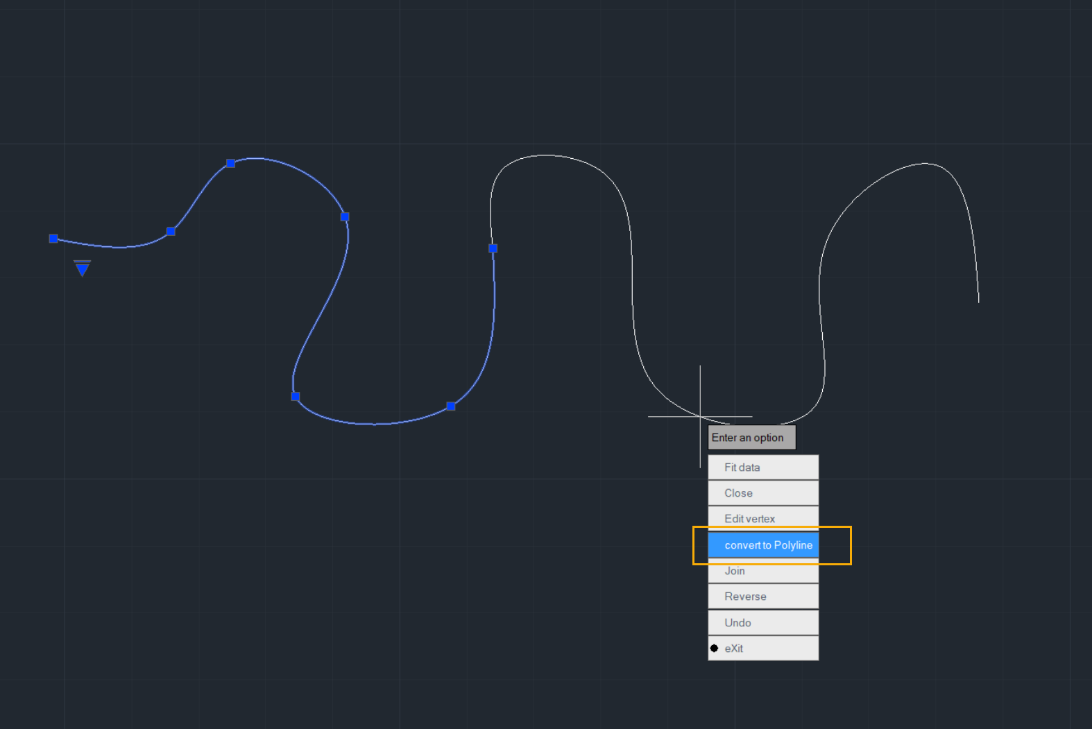

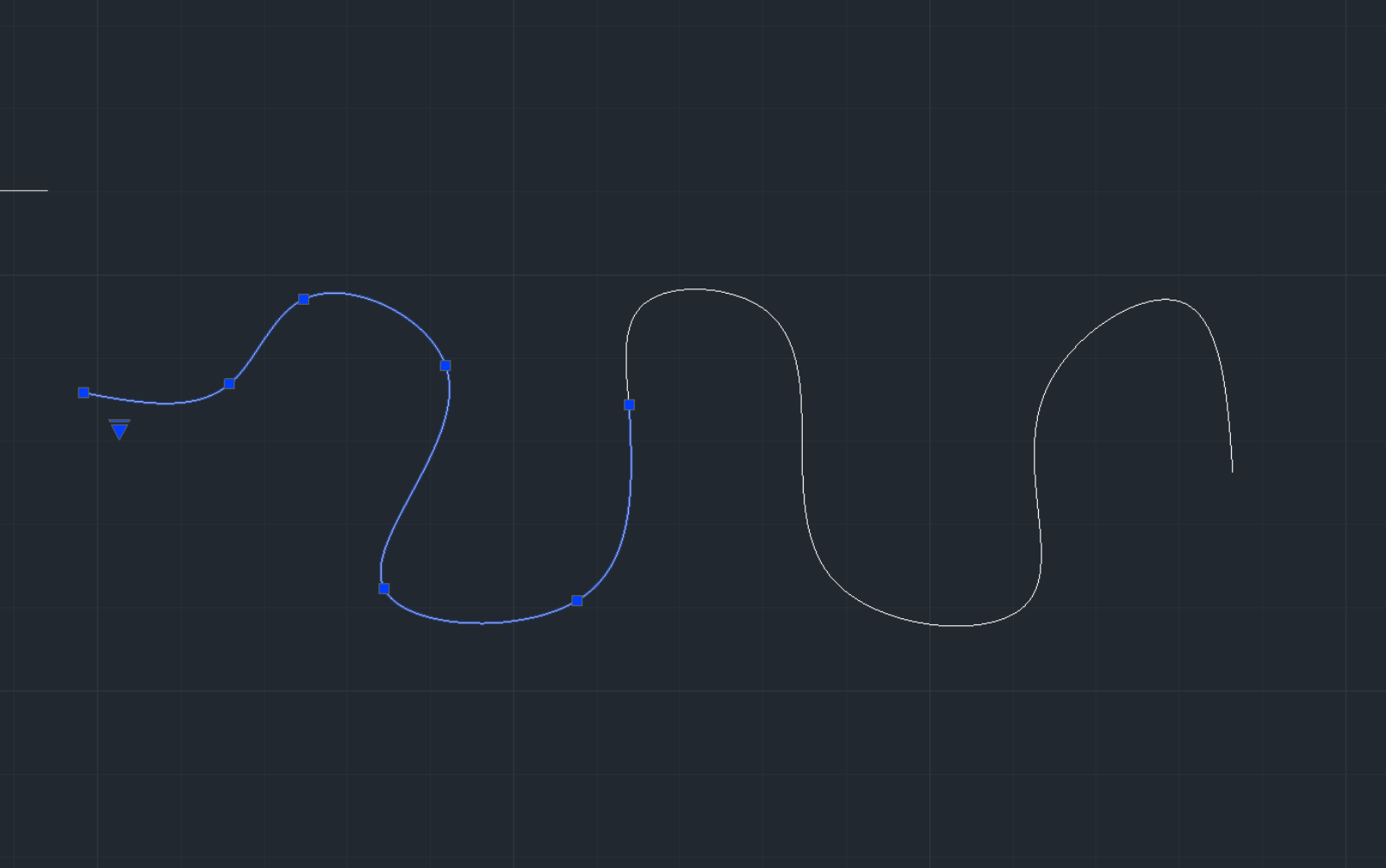

SPLINEDIT[スプライン編集]コマンドを入力し、スプラインを選択します。[ポリラインに変換]をクリックします。

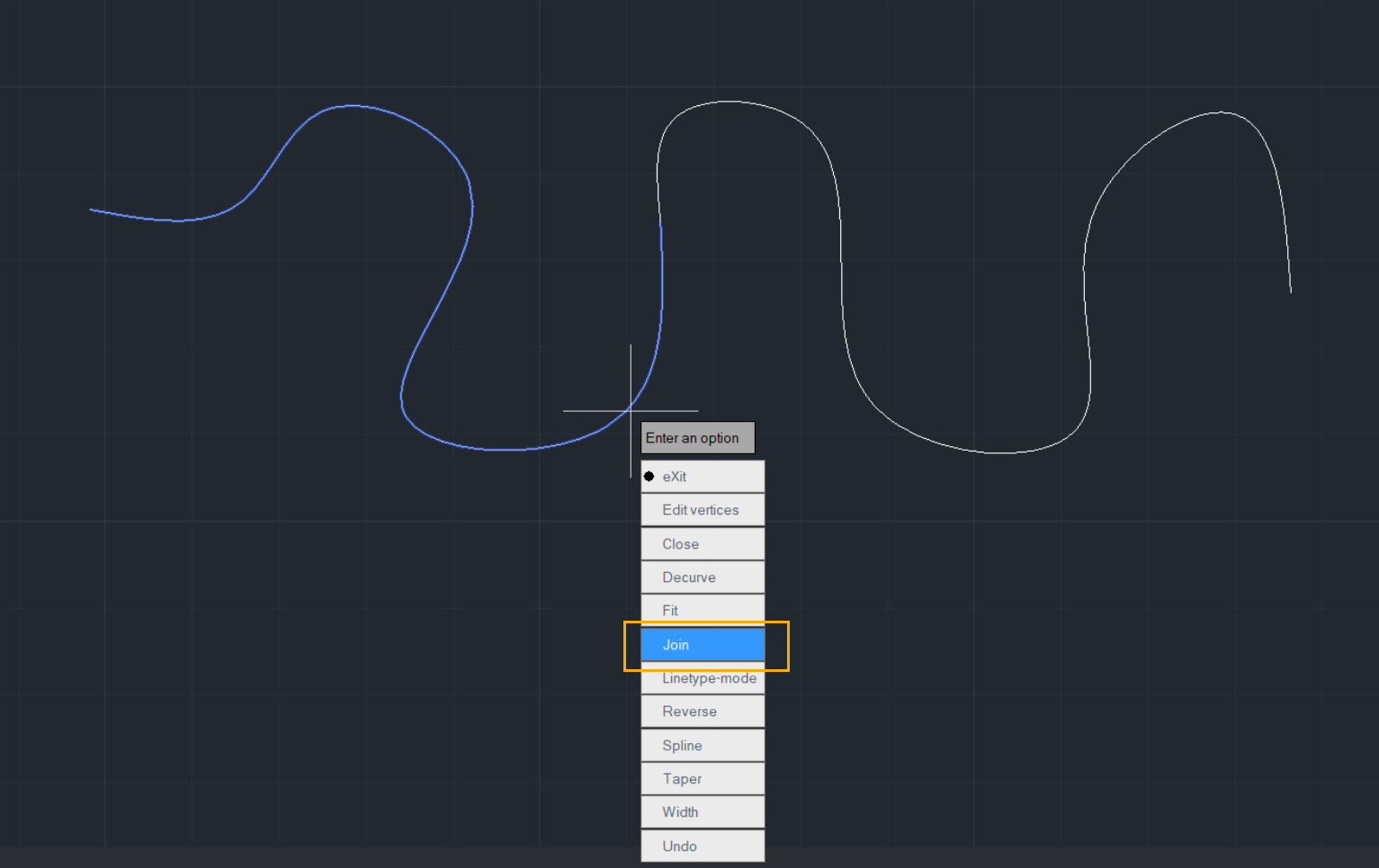

PEDIT[ポリライン編集]コマンドを入力し、変換されたポリラインの 1 つを選択します。[結合]をクリックして、他の変換されたポリラインまたは線分、および円弧を選択します。
