ZWCADでスプライン曲線を直線または円弧に変換する方法は?
問題:
ZWCADでスプライン曲線を直線または円弧に変換する方法は?
原因:
方法 1:

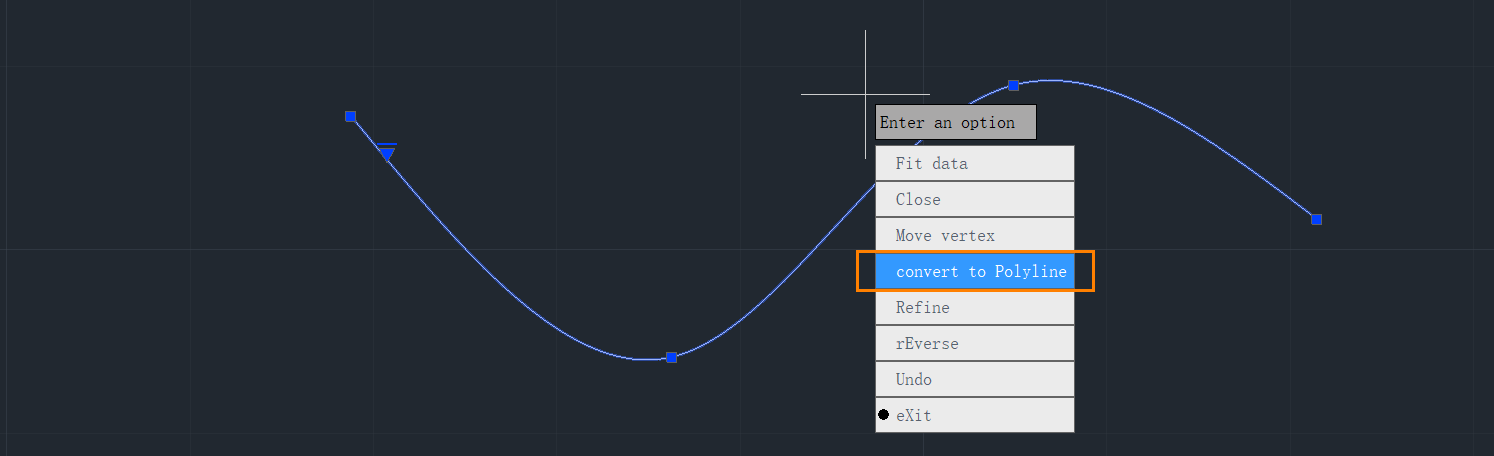

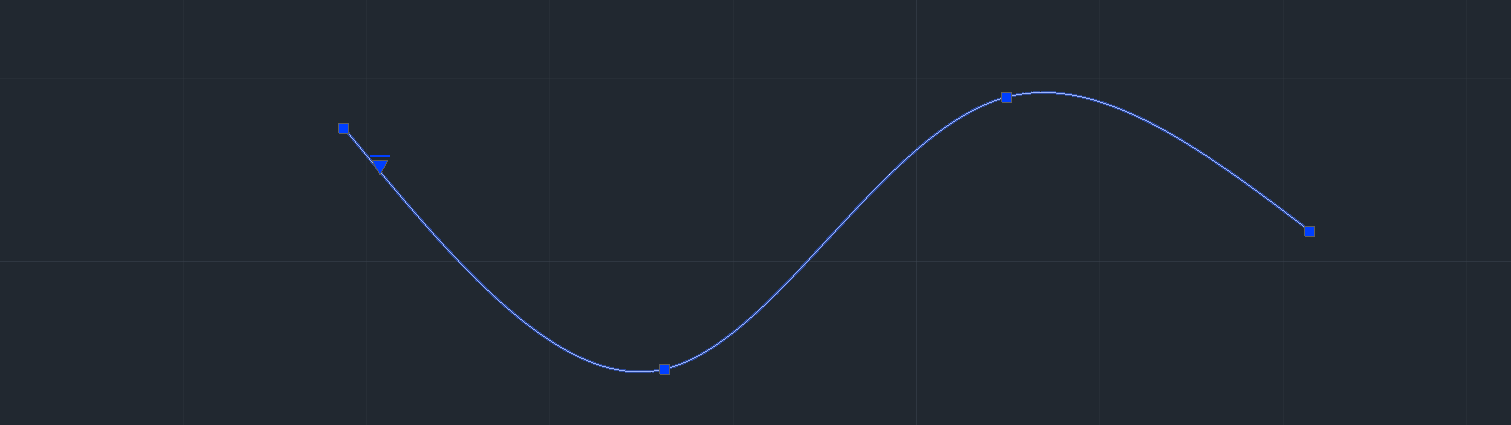

スプライン曲線を選択し、SPLINEDITコマンドを実行し、[ポリラインへの変換]オプションを選択し、スプラインの変換精度を指定して変換を完了します(値が大きいほど精度が高くなります)。

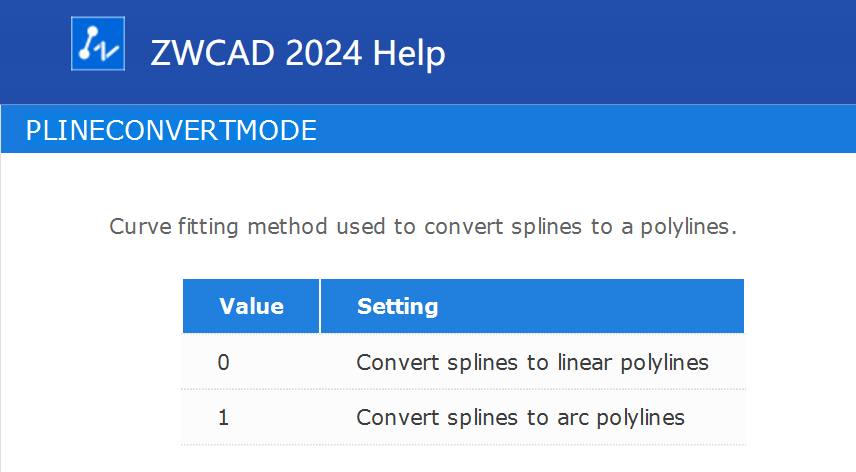

また、システム変数 PLINECONVERTMODE を使用して、線形ポリラインまたは円弧ポリラインのスプラインの変換結果をコントロールします。
方法 2:

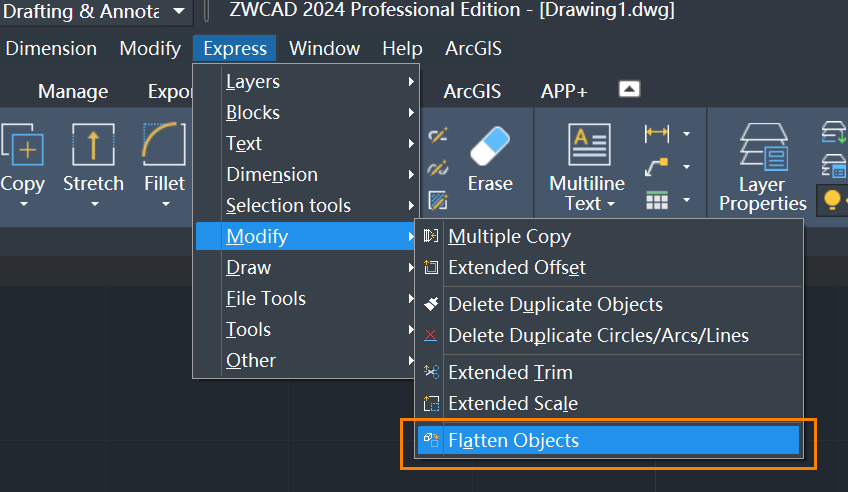

[ET拡張ツール]-[修正]-[オブジェクトをフラット化]をクリックするか、FLATTENコマンドを実行して、変換する必要があるスプラインを選択します。
