ZWCADで2つの別々の線を接続する方法
問題:
2つの別々の直線を接続するにはどうすればよいですか?
解決方法:
方法 1:

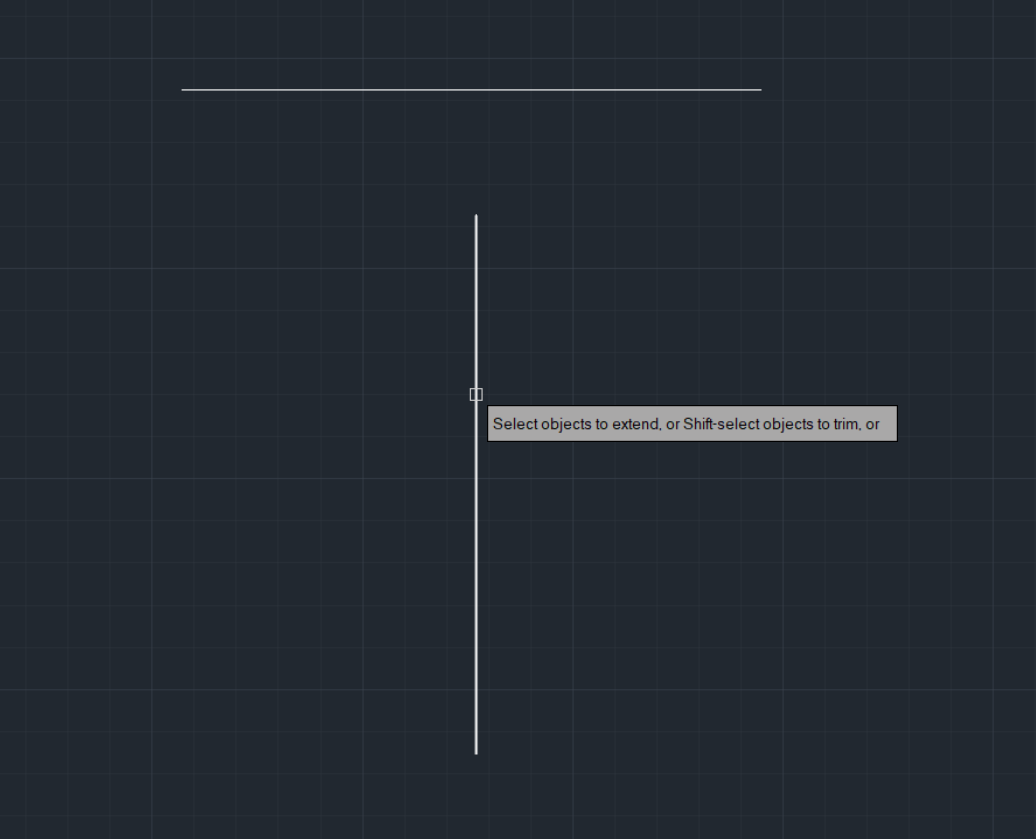

EXTEND[延長]コマンドを入力し、延長する次の線を選択します。

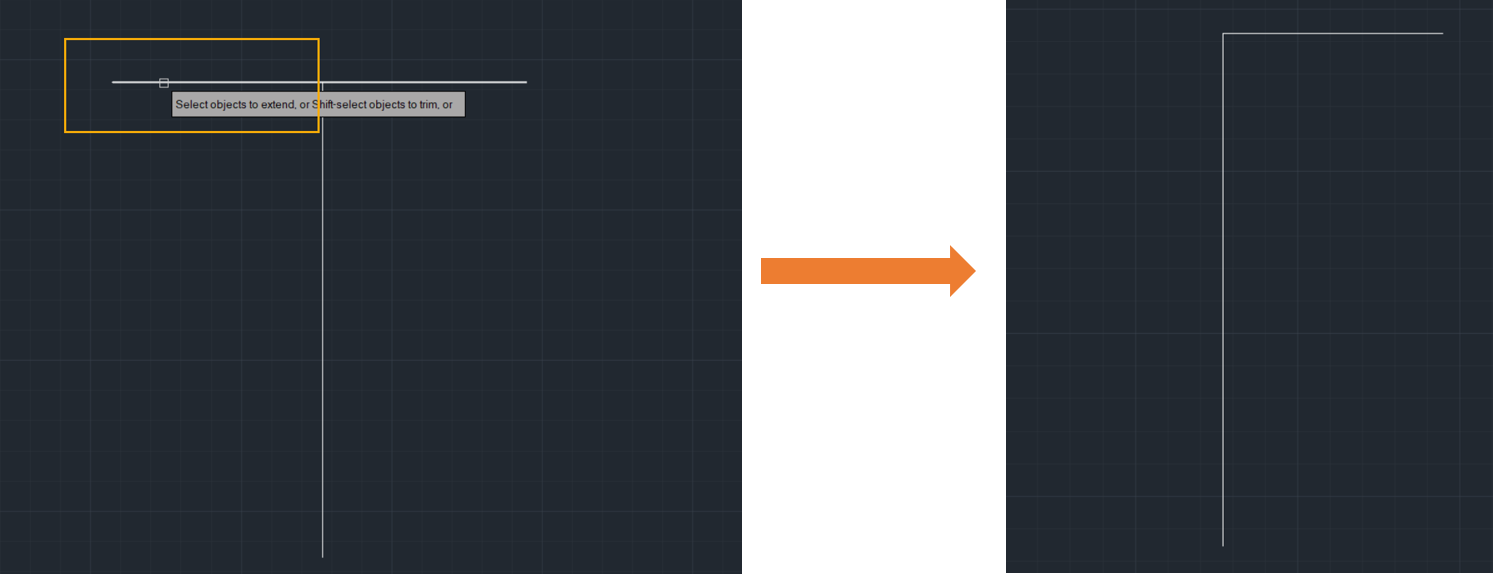

Shiftキーを押しながら、トリミングする左側の行を選択すると、以下の結果が得られます。
TRIMコマンドを使用し、プロンプトに従って同じ結果を得ることもできます。
方法 2:

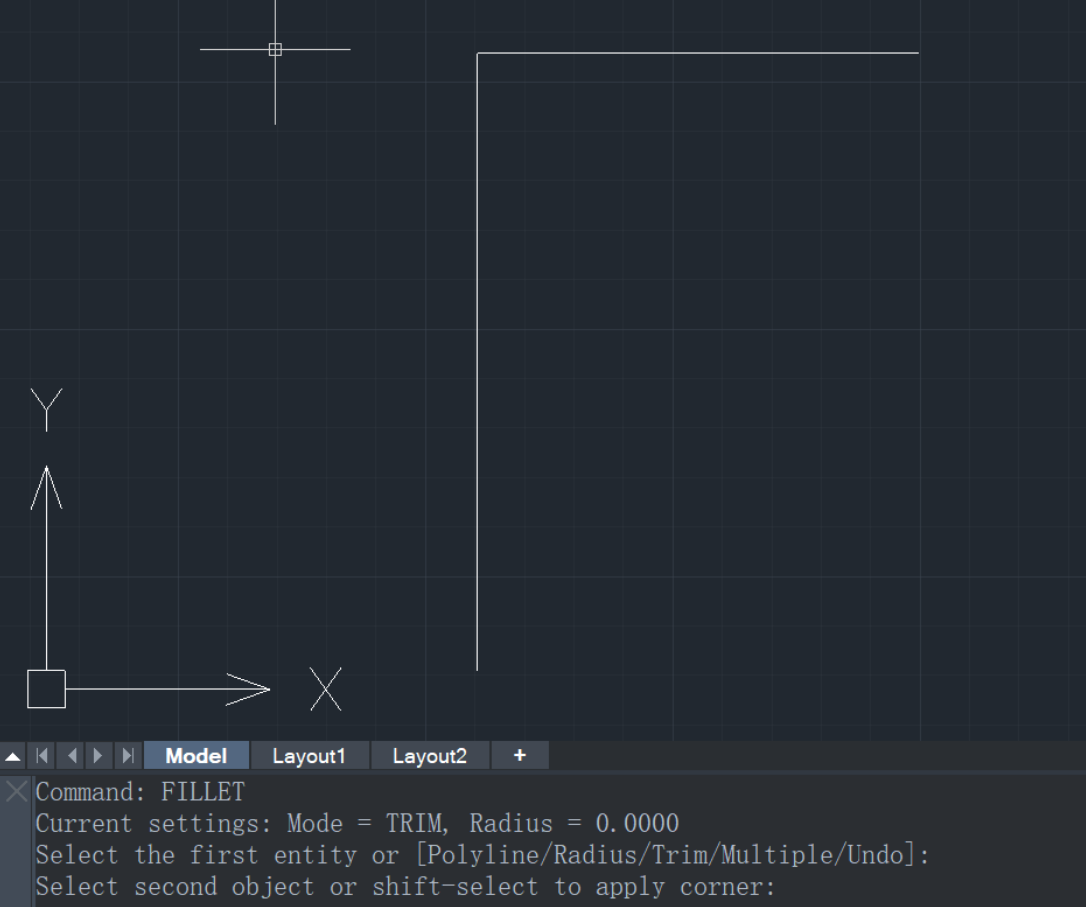

1.「フィレット」(FILLET) または「面取り」(CHAMFER) コマンドを使用して、フィレット半径または面取り距離を 0 に設定し、2 本の線分を選択して接続します。これは、方法 1 よりも効率的です。
