ZWCADで、ハッチングと非連続線が歪んで見えるのはなぜですか?
問題:
コピー元の図面からコピー先の図面にコピーする場合、ハッチングまたは非実線(破線など)が正しく表示されない場合があり、正しく表示するには尺度を大幅に調整する必要があります。
原因:
ソース図面の計測単位が現在の図面の単位と異なる(メートル法とインペリアル/インチ法など)。
解決方法:
現在の図面の単位を確認するには、例に示すように「メートル法」に設定されています(したがって、塗り潰しパターンまたは線種をメートル法に調整する必要があります)。
コマンドラインにMEASUREMENTと入力し、Enterキーを押しますコマンドラインからプロンプトが表示されます。
MEASUREMENTの新しい値を入力<0>
「1」と入力して Enter キーを押すと、メートル法のパターンが使用されます。
(このステップの目的は、ステップ1で確認した単位との一貫性を確保することです。作図単位が例のようにメートル法の場合は 1 と入力します。 作図単位がインペリアル/インチの場合は 0 と入力します。
また、コマンド ラインに LINETYPE と入力して[線種管理]を開き、現在の図面でメートル法またはインペリアル/インチ法の塗り潰しパターンと線種ファイルを使用しているかどうかを確認することもできます。

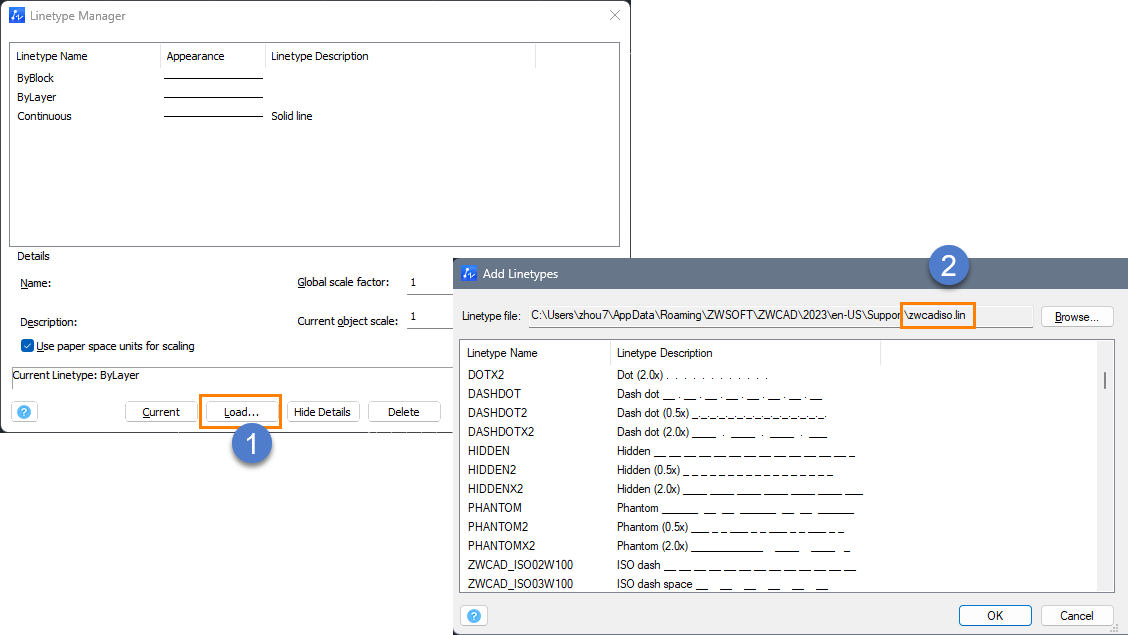

確認方法: [ロード]をクリックし、[線種管理]ダイアログを開き、[線種ファイル]ボタンの横にあるパスの終点をチェックして、現在の図面でメートル法またはインペリアル/インチ法の塗り潰しパターンと線種ファイルが使用されているかどうかを確認します。
「zwcadiso.lin」はメートル法の線種ファイルですが、「zwcad.lin」はインペリアル/インチ線です。
