ZWCADが線幅の長方形を描画するのはなぜですか
問題:

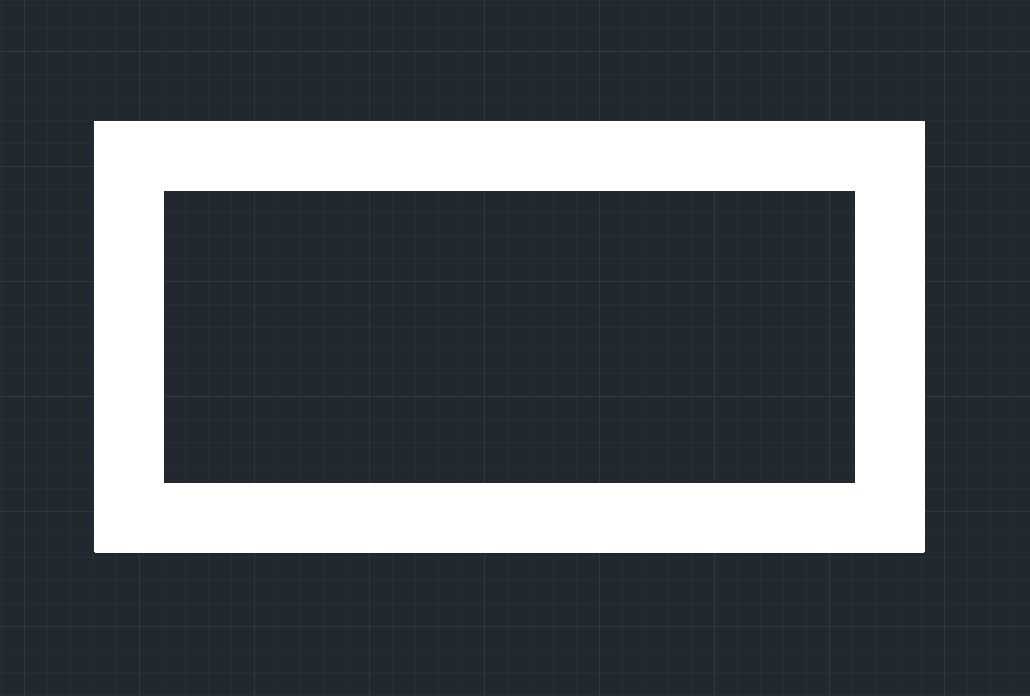

ZWCADが以下のように太い線で長方形を描くのはなぜですか?
原因:
線の太さを設定した画層に描画する

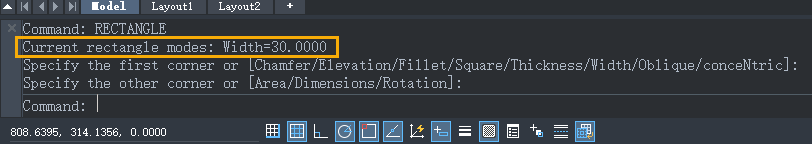

矩形はポリラインとして作成され、ポリラインに特定の線幅が設定されている場合は、矩形にも適用されます。特定の線幅が割り当てられているかどうか、コマンドラインを確認してください。
解決方法:
方法 1:
対応するレイヤーの線の太さを調整します。
方法 2:
ショートカットコマンドRECTANGLEを入力し、分岐コマンド 幅(W)にWを入力します
幅をデフォルトに変更するには、値 0 を入力します。
