ZWCADが互いに交差していないオブジェクトを延長またはトリムできないのはなぜですか
問題:

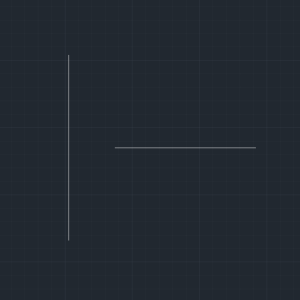

ZWCAD EXTEND[延長]コマンドまたは TRIM[トリム]コマンドを使用する場合、2 つのオブジェクトが直接交差しない場合、EXTEND[延長]コマンドまたは TRIM[トリム]コマンドを実行できません。交差せずに延長またはトリミングすることは可能ですか
原因:

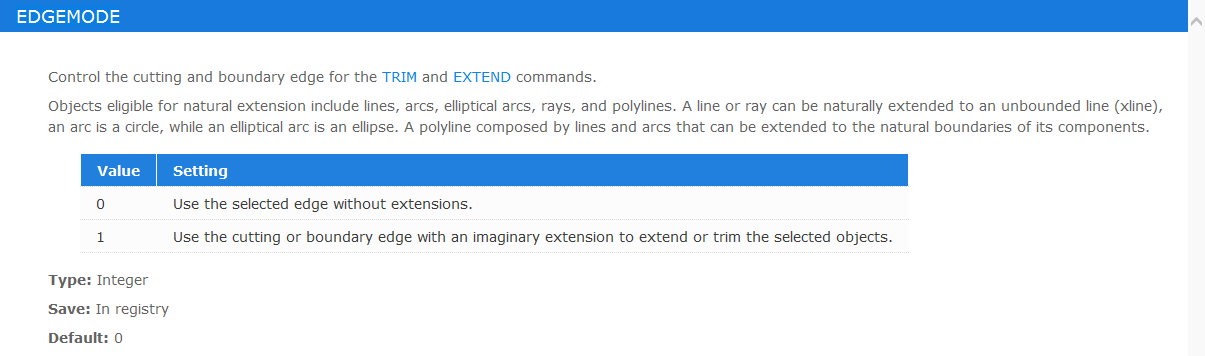

システム変数 EDGEMODE は、EXTEND[延長]コマンドと TRIM[トリム]コマンドの切り取りエッジと境界エッジをコントロールします。
解決方法:
方法 1:
ショートカットコマンドEDGEMODEを入力し、Enterを押して値1を入力します。
方法 2:

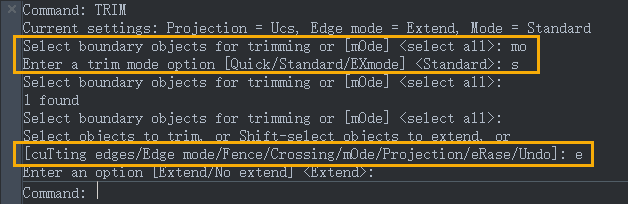

1.EXTENDまたはTRIMコマンドを入力し、分岐コマンドにMOを入力して、Standardを選択します。
2.境界オブジェクトを選択し、E と入力してエッジ モードを選択し、もう一度 E と入力して[延長](Extend)を選択して延長またはトリムします。
異なるバージョンのコマンドラインにわずかな違いがあります。エッジモード オプションを選択し、拡張 を選択すると、同じ結果となります。
