ZWCAD2023でファイル比較機能の比較結果を保存する方法
問題:
ZWCADにはファイル比較機能が搭載されており、変更前と修正後の図面の違いを簡単かつ自動的に検出し、色と雲マークで強調表示できます。ZWCAD 2023は比較結果の直接エクスポートをサポートしていないため、比較結果を図面に保持する効果を実現するための次の操作により、比較結果で生成された改訂雲マークを保存できます。
解決方法:

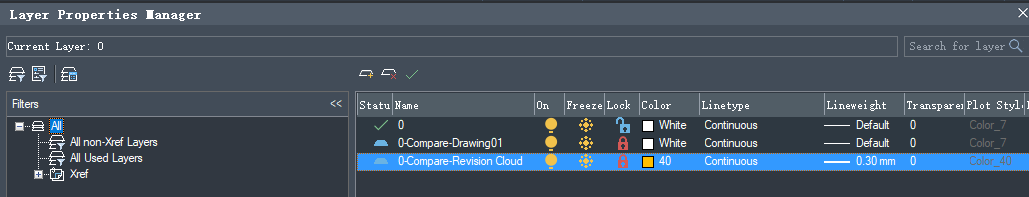

メニューの[ET拡張ツール]→ [ツール]→[ファイル比較](FCMPコマンド)をクリックし、比較する図面を選択します。 メニューの[形式]-[画層管理]をクリックし、0-比較-雲マーク画層を見つけて、[ロック]列の赤いロックアイコンをクリックして画層のロックを解除します。

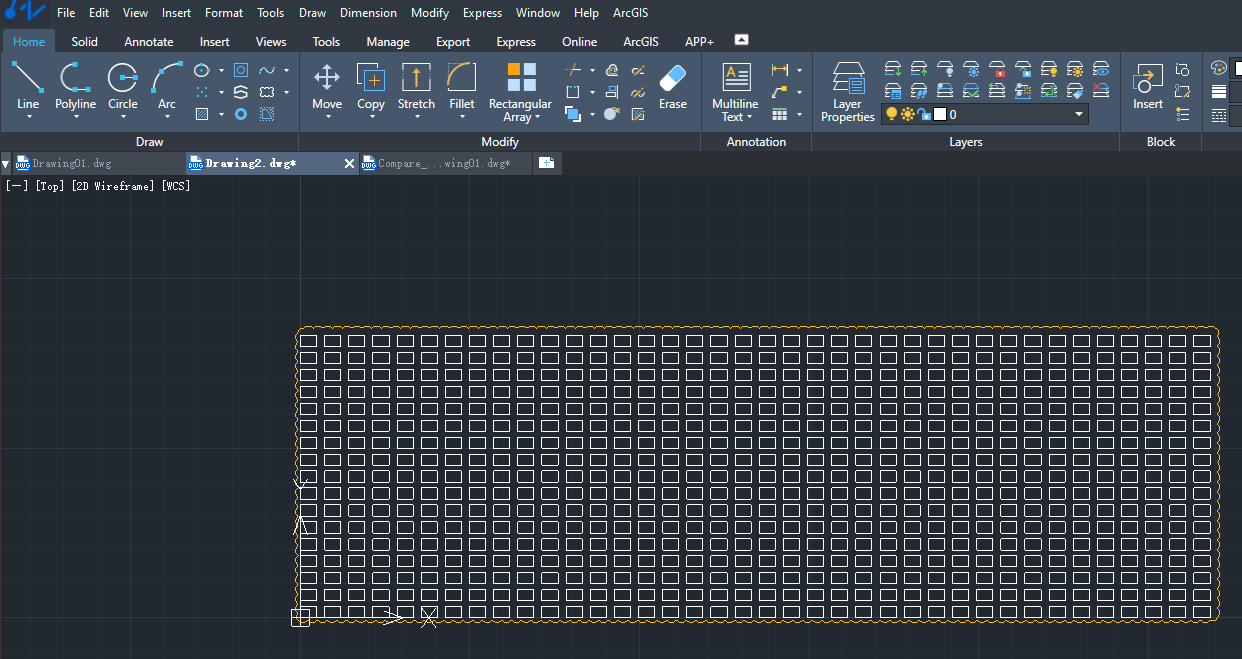

図面に生成された雲マークをすべて選択し、現在の図面にコピーします。次に、[終了]ボタンをクリックしてファイル比較機能を終了すると、ファイル比較機能によって生成された改訂雲マークが現在の図面に保持されていることがわかります。
現在のファイルを保存して閉じ、ファイルを再度開いて、改訂雲マークの色、画層、厚さなどを変更します。
注意:

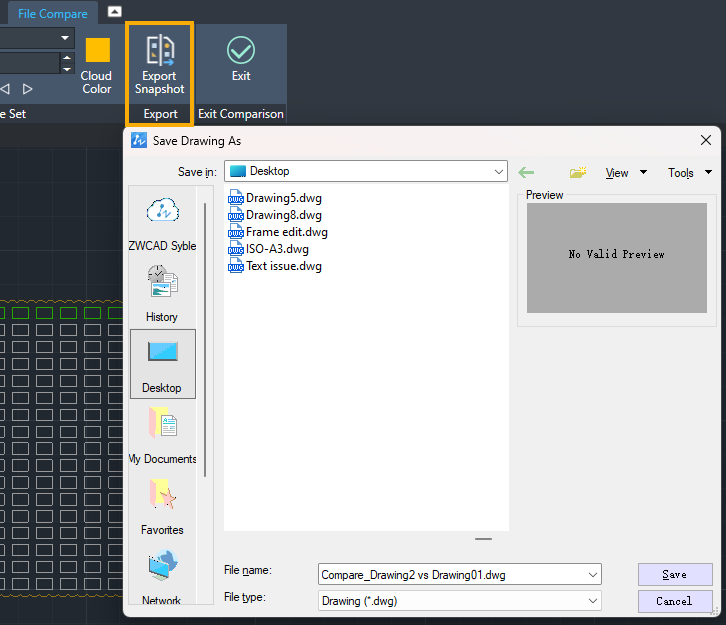

ZWCAD 2024以降、比較結果の直接エクスポートがサポートされており、[スナップショットをエクスポート]をクリックするだけで結果がエクスポートされます
