ZWCAD 2024 ではハッチング パターンが表示されない。2019 では問題ありません
問題:
下図のハッチング パターンは ZWCAD 2019 では表示されますが、ZWCAD 2024 では表示されないのはなぜですか?

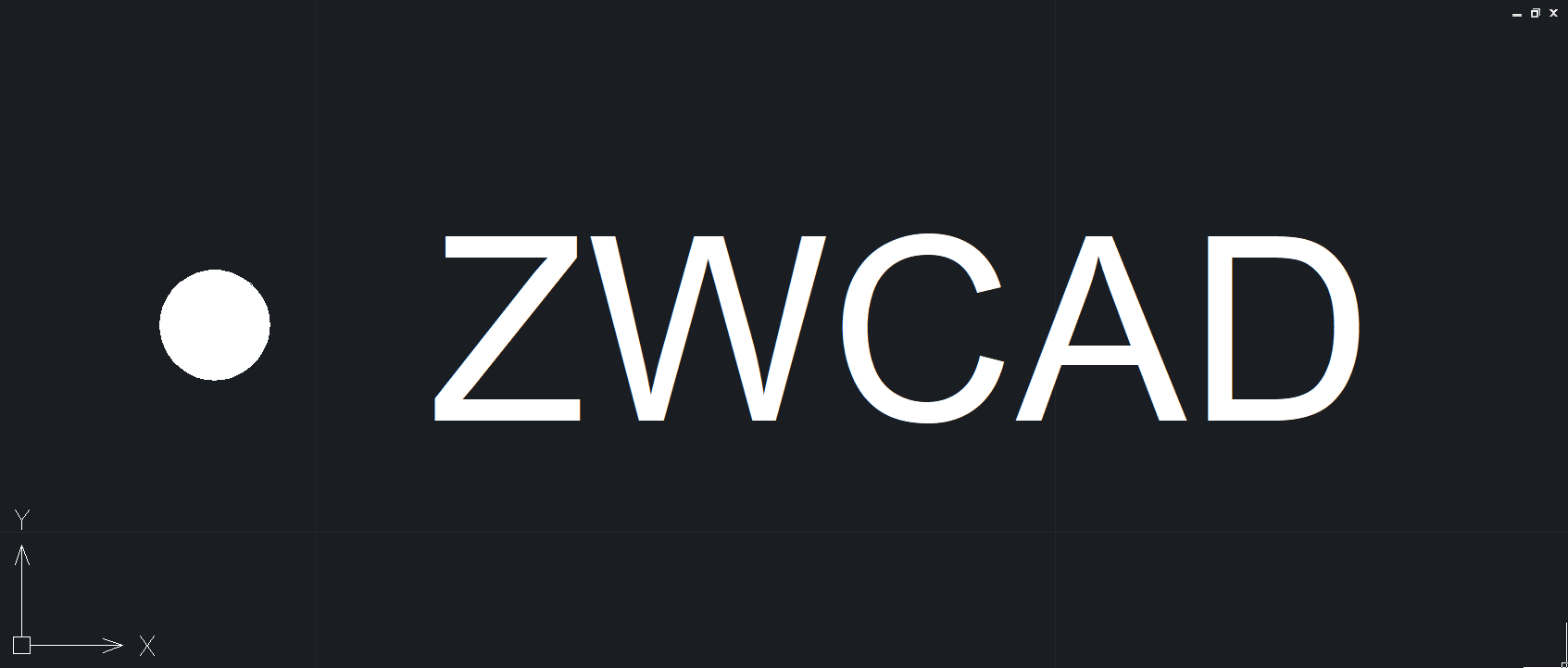

ZWCAD 2019:

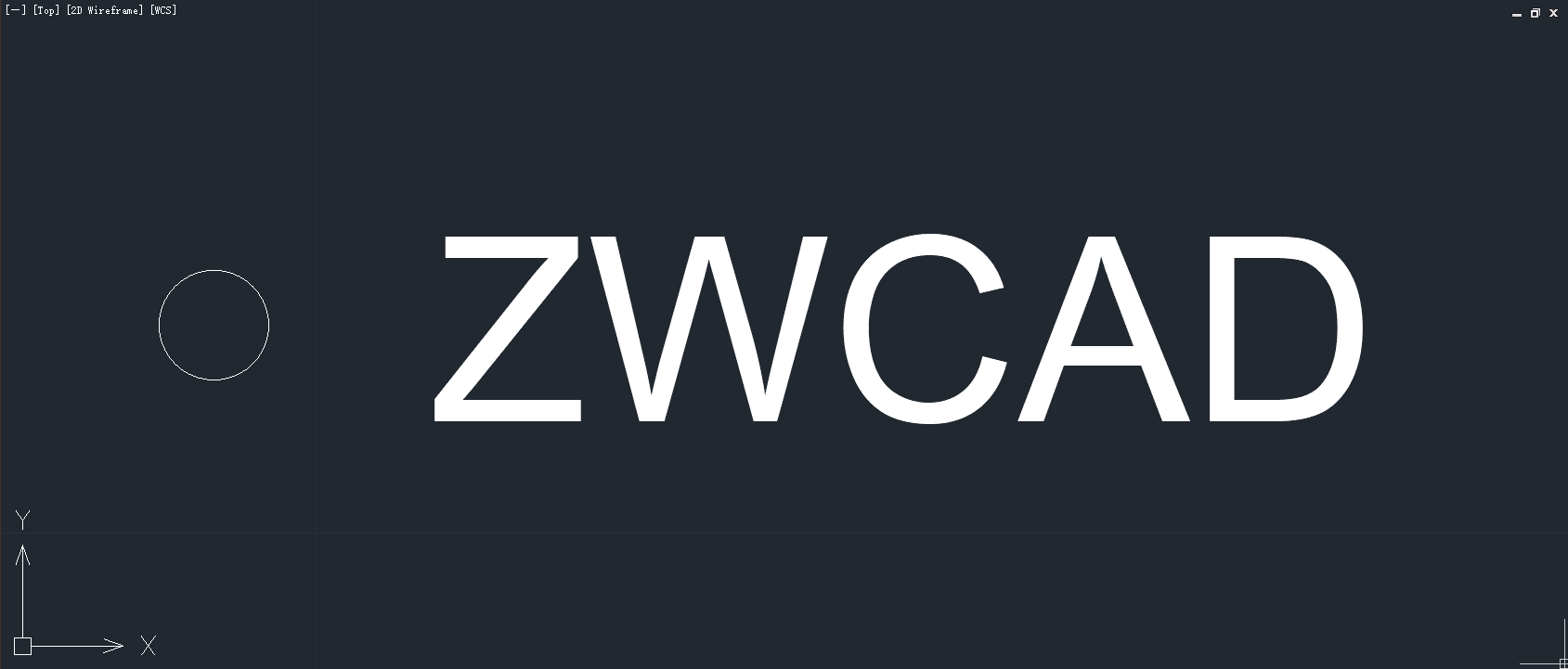

ZWCAD 2024:
原因:
これは、ハッチング領域が小さすぎたり、ハッチングパターンの縮尺が大きすぎたりして、ハッチング領域全体にハッチングパターンを表示できないためです。ZWCADは、新しいバージョンと古いバージョンでこのようなケースを異なる方法で処理します。

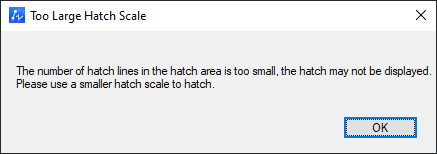

2019年版では、このような状況をSOLIDパターンの形で表示し、2024年版では、対応するプロンプト(下図を参照)がプロンプトを表示し、パターンの実際の状況で表示されます。
解決方法:

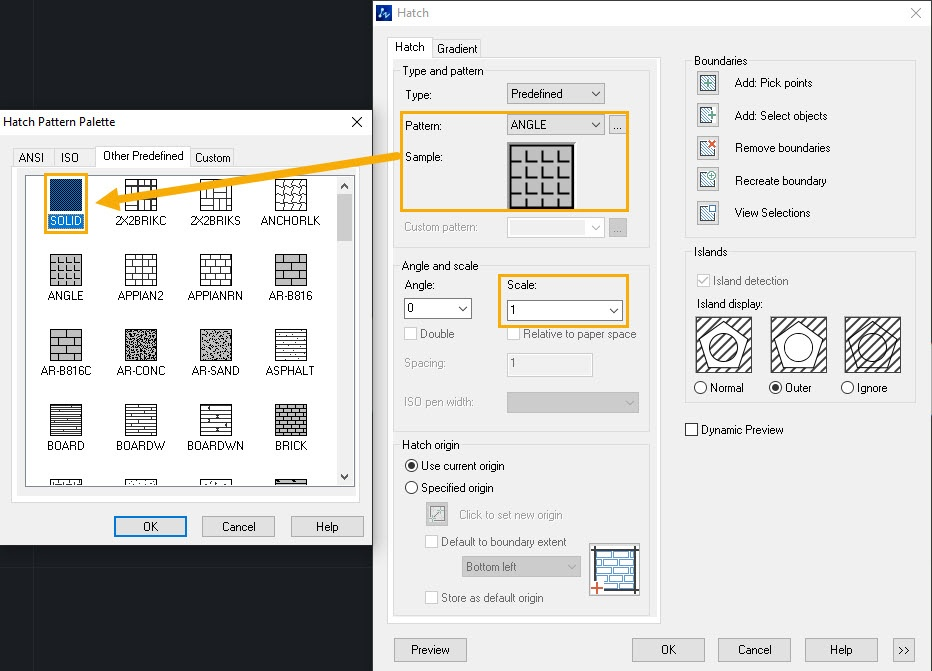

ZWCAD 2019などの古いバージョンで開き、ハッチングパターンをダブルクリックしてハッチングパターンをSOLIDに変更するか、尺度を小さい尺度に変更します。
図面を保存し、ZWCAD 2024 で再度開きます。
