ZWCADで交点をスナップできません
問題:

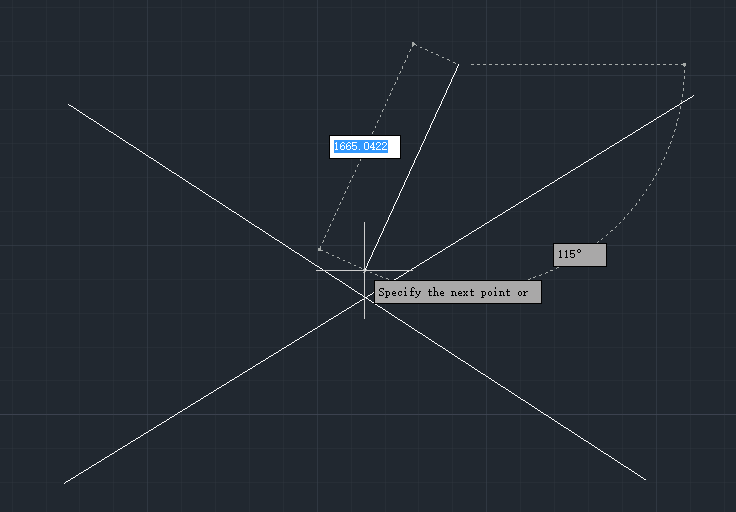

以下のように、2本の線の交点をキャプチャできないのはなぜですか?
原因:
線が同じ平面上になく、一部のグラフィックスの Z 軸座標が 0 ではありません。
交差スナップ モードがオンになっていません。
解決方法:
解決方法 1:

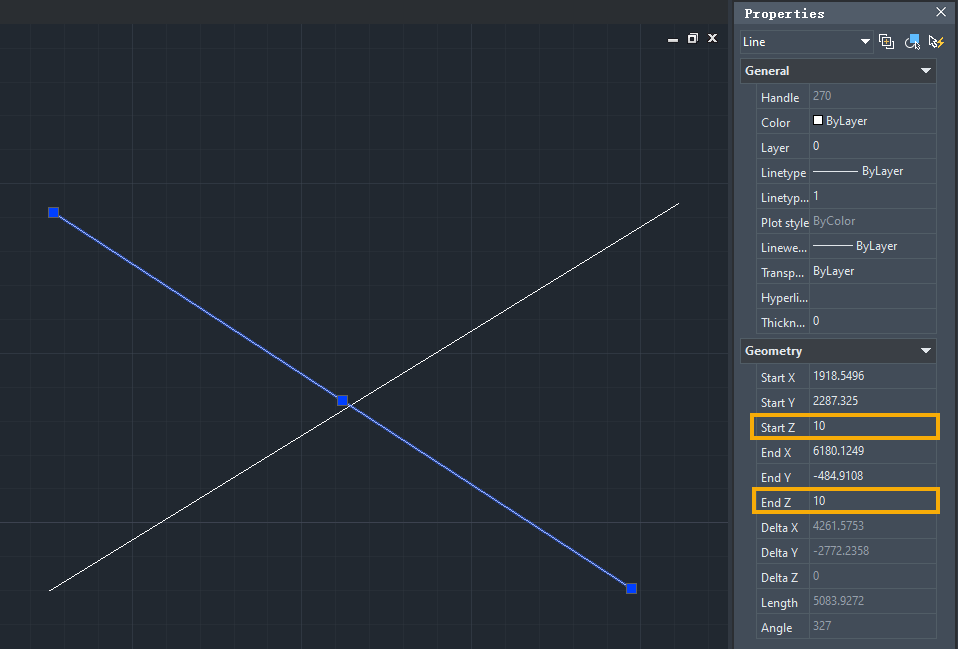

グラフィックスを選択し、Ctrl+1 を押して [プロパティ] パネルを開き、グラフィックスの z 軸の座標値を確認し、それらが同じ平面にない場合は、[プロパティ] パネルで同じになるように変更します。

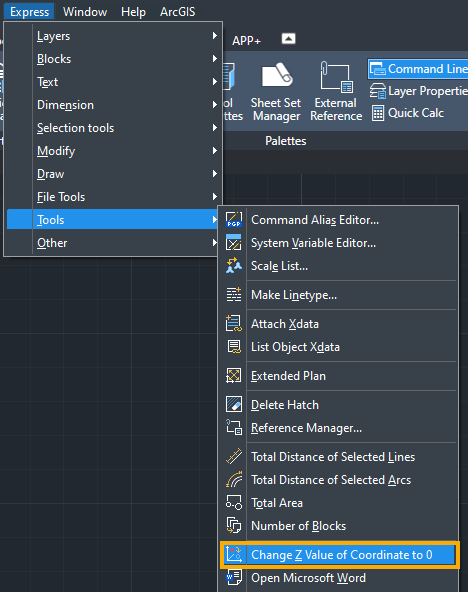

または、メニューの[ET拡張ツール]→[ツール]→[Z軸を0にする]([ZVALTO0コマンド])をクリックし、変換する必要のあるグラフィックスを選択して、Z座標を0に変更します。
解決方法 2:

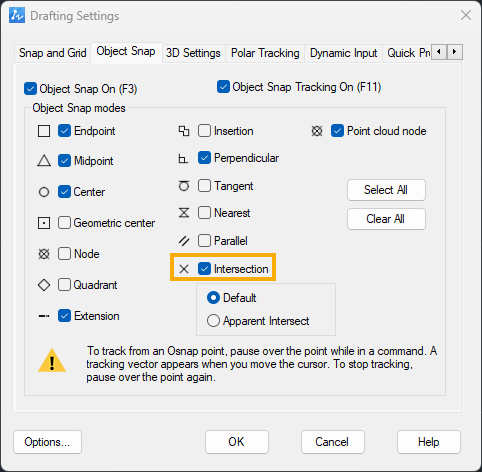

メニューから[ツール]→[作図補助設定](DSETTINGSコマンド)をクリックし、[オブジェクト スナップ]タブの[交差]をオンにします。
