ZWCADで3Dモデルを2Dグラフィックスに変換する方法
問題:
3Dモデルを2Dグラフィックスに変換する方法は?
解決方法:
解決方法 1:

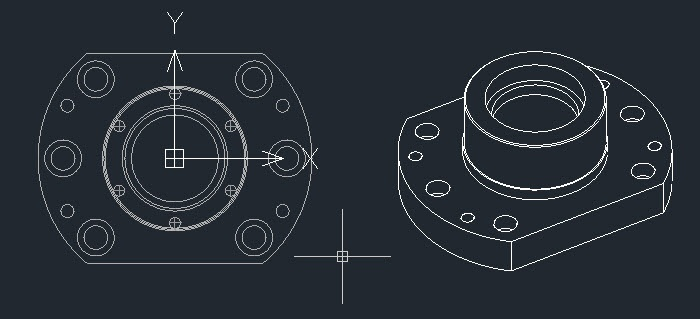

メニューから、作成→ソリッド→フラッシュショット (FLATSHOTコマンド) をクリックし、現在のビューの下にある3Dモデルを平面図に変換して、XY平面に配置できます。
解決方法 2:

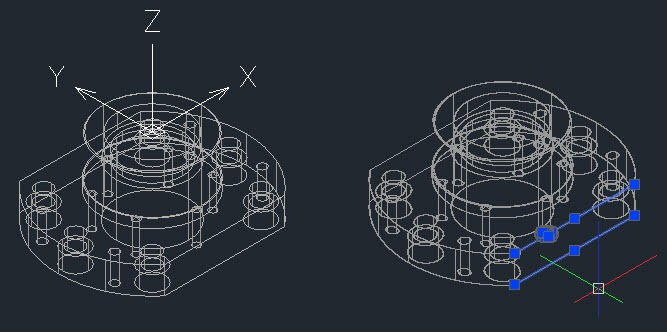

メニューから、ET拡張ツール→修正→オブジェクトをフラット化 (FLATTEN[フラット化]コマンド) をクリックし、現在のビューの下にある3Dモデルを平面図に変換して、現在のビューポートに配置できます。
解決方法 3:

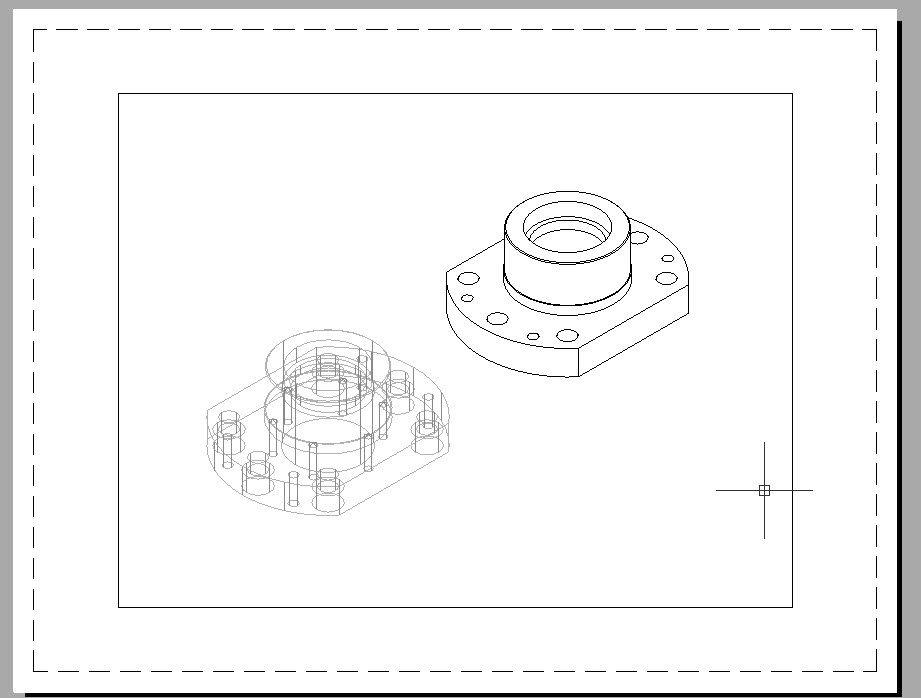

レイアウト空間のビューポートで、メニューから 作成→ソリッド→プロファイル→(SOLPROFコマンド) をクリックし、現在のビューポートの下にある3Dモデルを平面図に変換して、現在のビューポートに配置できます。
注: 解決方法1は、フラッシュショットを作成してXY平面に配置します。解決方法2は、3Dモデルを現在のビューに位置合わせされた平面上の2D図面に変換します。解決方法3は、3Dモデルのアウトラインを取得し、現在のビューポートに保持します。
