ZWCADで指定された条件に従ってオブジェクトを選択する方法

問題：

指定した条件を満たすオブジェクトのみを選択し、他のオブジェクトを選択セットから除外するには、オブジェクトのプロパティまたはオブジェクトタイプに基づいて選択セットをフィルタしなければなりません。その方法は以下の通りです。

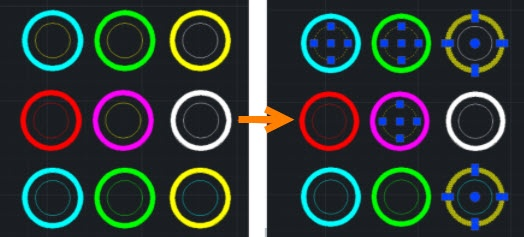

例：図面内のすべての黄色のオブジェクトをすばやく選択する方法：

方法１：

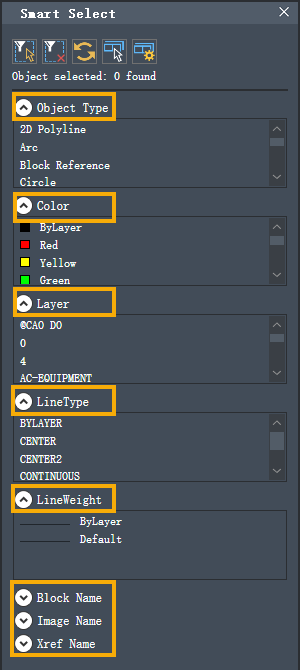

コマンドラインに[smartsel]と入力し、Enterキーを押してスマート[スマートセレクト]を開くと、指定した条件に基づいてオブジェクトがすばやく選択できます。

方法２:

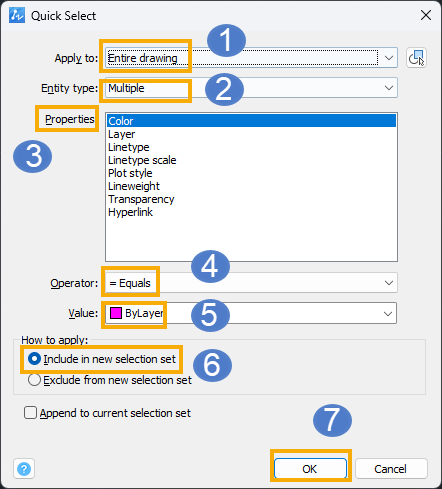

コマンドラインにQSELECTと入力し、Enterキーを押して[クイック選択]を開くと、指定したフィルタ条件に基づいて選択セットがすばやく定義できます。

方法３：

a.コマンドラインに[FILTER]と入力し、Enterキーを押して[検索]パネルを開きます。次に、指定されたフィルター条件に基づいて選択セットがすばやく定義できます。

b.フィルタリストを作成します。オブジェクトタイプ、プロパティ、オペレーション、値から条件を追加し、[リストへの追加]をクリックします。[選択オブジェクトを追加]ボタンをクリックして、グラフからオブジェクトのプロパティを取得することもできます。

[検索する場所]のボタンをクリックすると、[検索]パネルが終了し、[オブジェクトを指定]プロンプトが表示され、選択セットを作成してフィルタする必要のあるオブジェクトを指定し、[OK]をクリックして特定のオブジェクトが選択できます。

方法3について：

1.フィルターに名前を付けて保存し、後で再利用することができます。

2.[値]で特定の色を選択する時、オブジェクトの色が[ByLayer]の場合はフィルタできません。

3.[クイック選択]と比べると、[FILTER]の方法はより複雑なフィルター条件を提供します。例えば、[AND]、[OR]、[XOR]、[NOT]を使用してさまざまなフィルター設定を組み合わせることができます。
