ZWCADでハッチング機能を使用すると、エラーウィンドウ「境界定義エラー」が表示されるのはなぜですか
問題:

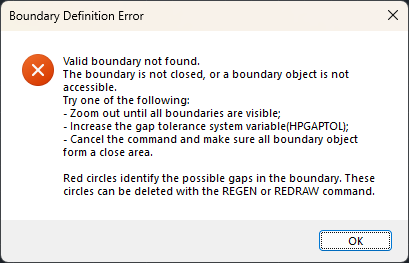

[ハッチング]コマンドを使用すると、エラー ウィンドウ「境界定義エラー」が表示されます。なぜそれが発生し、どのように処理するかについてになります。
問題:
境界が閉じていない。
ハッチング領域が完全に見えていない。
解決方法:

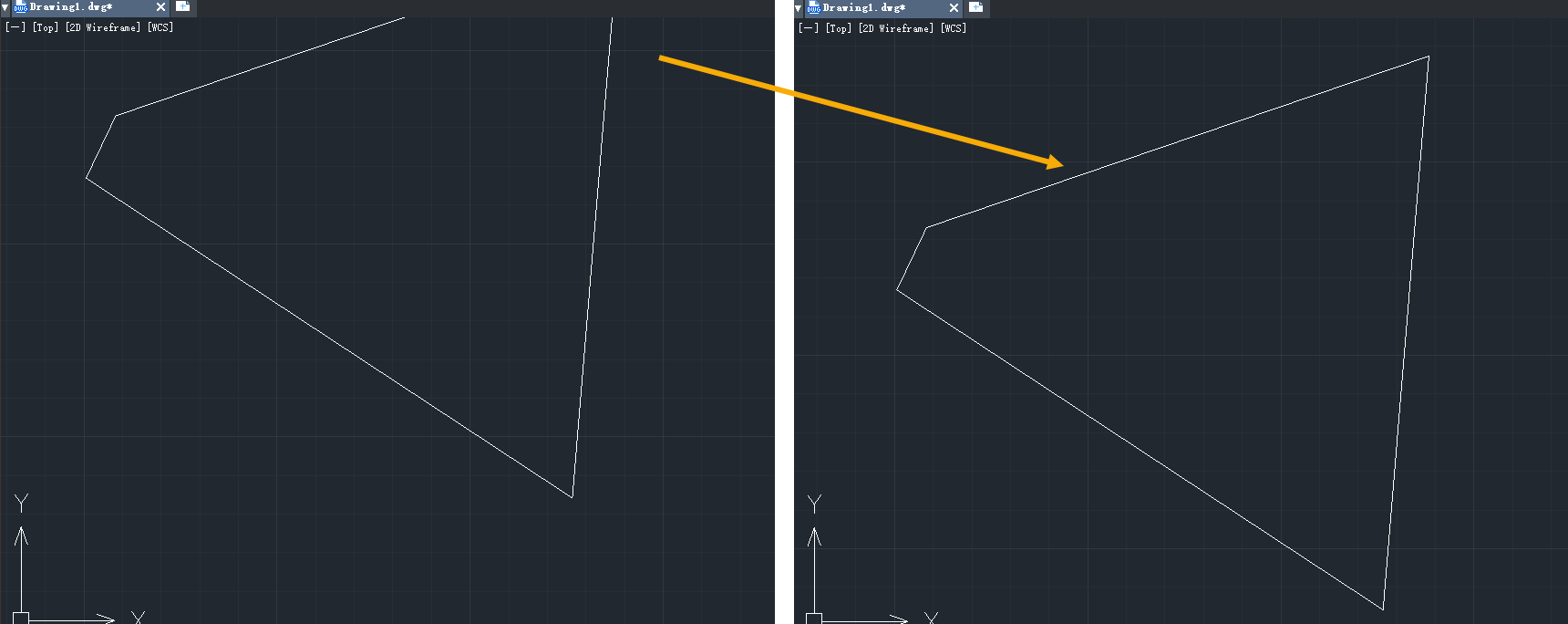

グラフィックの境界が閉じていない場合、ZWCADは閉じていないグラフィック内のポイントを強調表示します。プロンプトに従って閉じるグラフィックを変更します。
古いZWCADバージョンでは、閉じていないポイントが強調表示されないため、コマンドZWCLOSELINEを実行して、チェックする線を選択できます。
ビューを調整して、ハッチング前にビュー範囲にハッチング境界領域が完全に表示されるようにします。
注意:
1. コマンド ZWCLOSELINE が無効な場合は、以下の手順に従って使用してください。

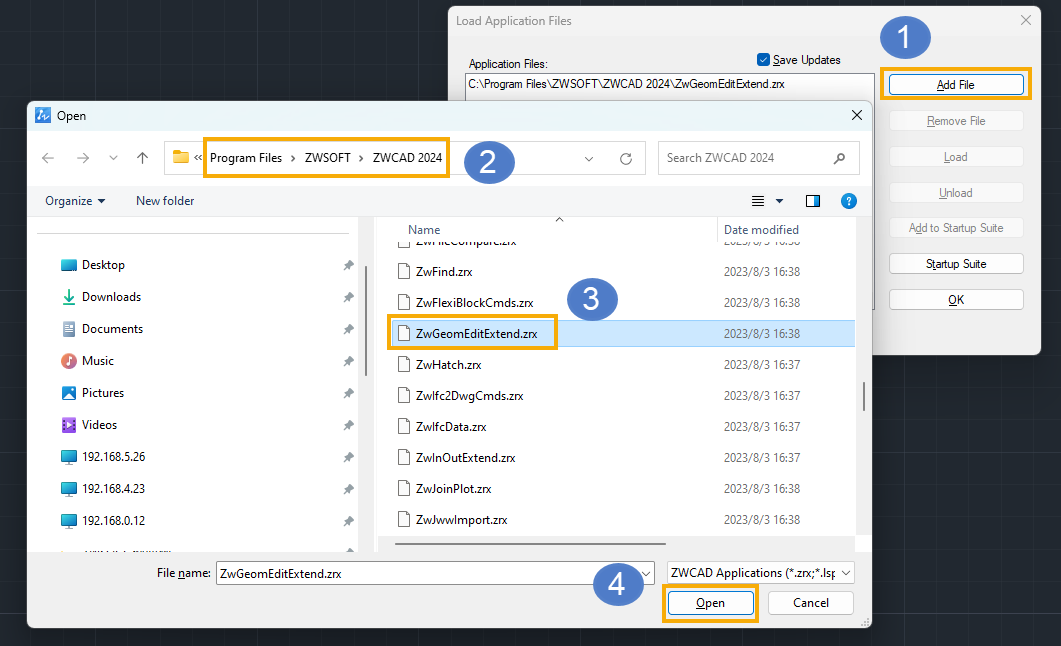

1.コマンドラインにapploadと入力し、Enterキーを押して[アプリケーションファイルのロード]ウィンドウを開きます
2. [追加]をクリックし、インストールフォルダでZwGeomEditExtend.zrxを見つけて、[開く]をクリックします
