ZWCADでハッチングが表示されない、またはソリッドとして表示されないのはなぜですか?
問題:

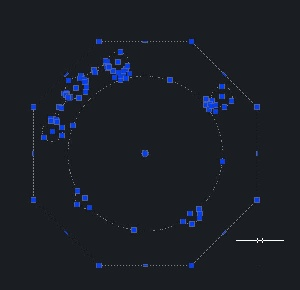

ハッチングが表示されない、または元のファイルと同じではない以下のように塗りつぶされた状態で表示されるのはなぜですか、またどのように解決すればよいですか?
原因:

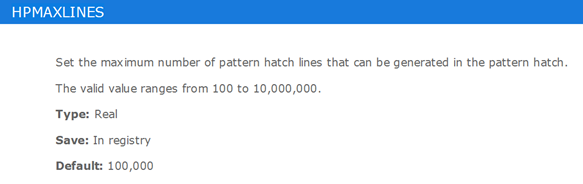

ハッチング線の最大数は、システム変数 HPMAXLINES によってコントロールされます。
ハッチングは、1 つのハッチングの線分数が最大数を超えると、表示されないか、実線で表示されます。
最大数を大きな値に設定すると、表示される行数が増えるため、ソフトウェアの実行速度に影響が出ますのでご注意ください。
解決方法:
HPMAXLINESコマンドを実行し、先ほどよりも大きな数値を入力して、ハッチングが表示されるかどうかを確認します。
