ZWCADでズームするとPDFアンダーレイとOLEオブジェクトが表示されない原因
問題:
PDFアンダーレイとOLEオブジェクトがズーム時に表示されません。
原因:
ズームや移動の際、ソフトウェアはグラフィックオブジェクトを計算しなければなりません。データが大きければ大きいほど、ソフトウェアの計算に時間がかかります。
このような大きなデータを持っているPDFアンダーレイやOLEオブジェクトについては、ソフトウェアのズーム時に表示するかどうかを設定することができます。
ズーム時にリアルタイムで表示したい場合は、ソフトウェアの動作が遅くなります。
解決方法:

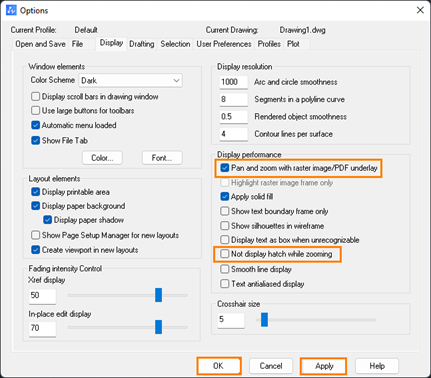

ZWCAD 2023または以前のバージョンでは、[OPTIONS]を実行してオプションダイアログを開き、[ラスターイメージ/PDFアンダーレイでパンとズーム]にチェックを入れ、[ズーム中にハッチを表示しない]オプションのチェックを外してください。設定した後、[適用]をクリックしてください。

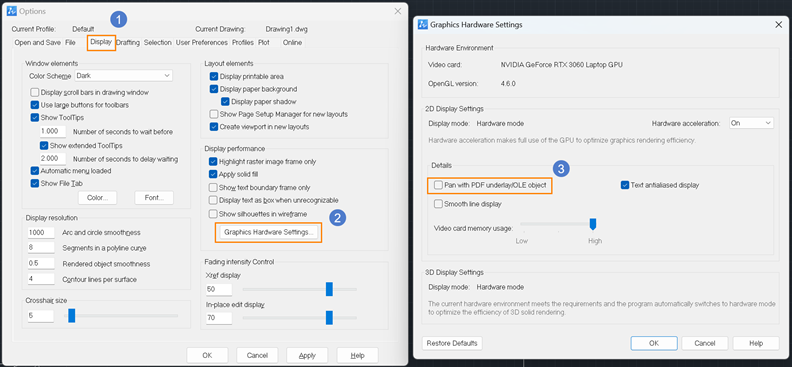

ZWCAD 2024またはそれ以降のバージョンでは、ハードウェアアクセラレーションをサポートしているので、パフォーマンスが向上しています。そのため、「ズーム中にハッチを表示しない」オプションを削除し、ズーム中にハッチングが常に表示されるようになりました。また、オプションダイアログにおいて、[ウインドウ全体]タブの[グラフィックハードウェアの設定]内にある[ラスターイメージ/PDFアンダーレイでパンとズーム]オプションを移動しました。オブジェクトを表示するかどうかを制御するために、[PDFアンダーレイ/OLEオブジェクトでパン]にチェックを入れたり外したりすることができます。
