ZWCADでアイソメ図面環境を設定する方法
問題 ：

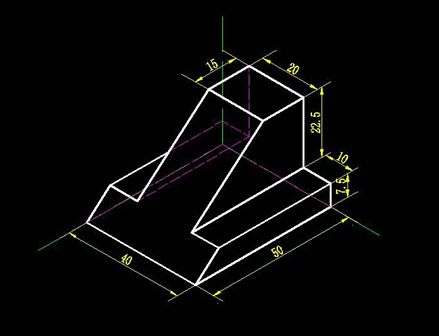

機械業界などでは、製品の外観をより直感的に表現するために、エンジニアが下図のようなアイソメ図面を作成することがあります。
ZWCADのアイソメトリック図面環境を設定し、ソリッドのアイソメトリック図をより便利に作成できる方法をご紹介します。
解決方法：
１．[OSNAP]コマンドを実行するか、[Shift + 右クリック]で[Osnap設定]を選択し、[作図補助設定]ダイアログを開きます。

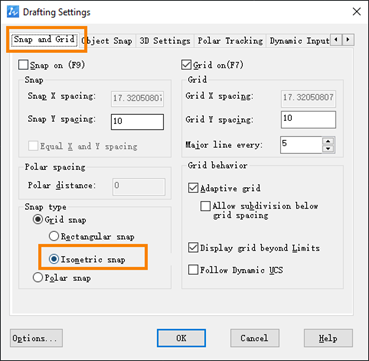

２．スナップとグリッド(Snap and Grid)]タブを開き、スナップタイプ(Snap type)オプションで等角スナップ(Isometric snap)にチェックを入れ、[OK]をクリックします。

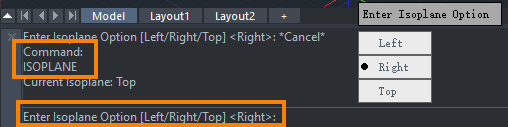

３．[ISOPLANE]コマンドを実行し、必要なアイソメ平面を選択します。
ファンクションキー[F5]またはショートカット[Ctrl + E]を使用して、アイソメ平面を切り替えることもできます。
ZWCADは3つの標準平面オプションを提供します。

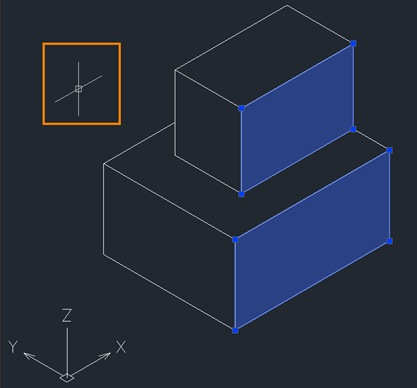

右：スナップとグリッドを 30 度および 90 度軸に沿って配置します。

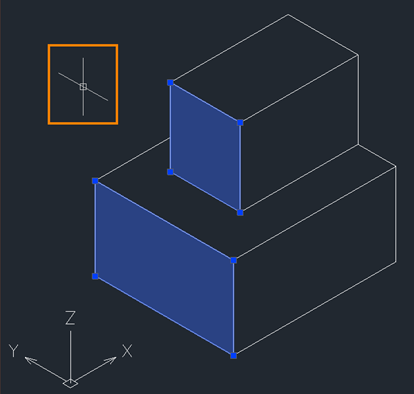

左： 90度と150度の軸に沿ってスナップとグリッドの位置を合わせます。

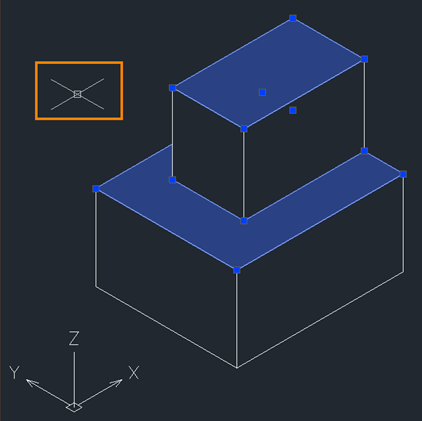

トップ：30度と150度の軸に沿ってスナップとグリッドを配置します。
