ZWCAD で DWG 図面を挿入する際、シリアル番号が表示されない原因
問題:

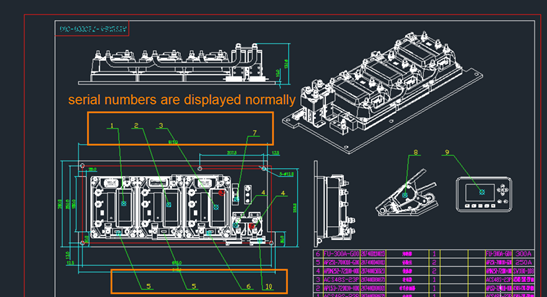

[Open]コマンドで図面を開くと、下図のように図面内のすべてのシリアル番号が正常に表示されます。

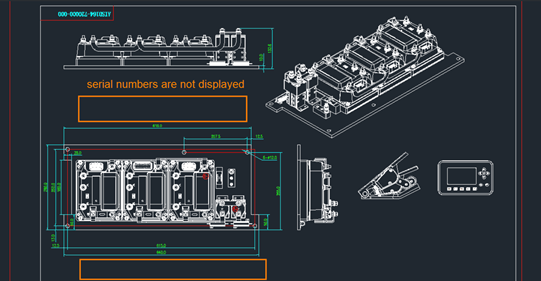

しかし、[Insert]コマンドを使用して図面を挿入すると、下図のように図面内のシリアル番号が表示されません。
原因:
元の図面のシリアル番号は、通常のCADオブジェクトではなく、ZWCAD MFGの[Ballons]機能に似た機能を使用して作成されたカスタムエンティティです。
[INSERT]コマンドを使用して図面を挿入すると、元の図面のコピーを作成することと同じです。コピーは現在の図面のブロックになります。
CADは、システム変数[ZWWCLONEPROXYPOLICY]を通してカスタムエンティティがコピーできるかどうかを制御します。デフォルト値は[0]であり、変数値を変更しなければなりません。
解決方法:

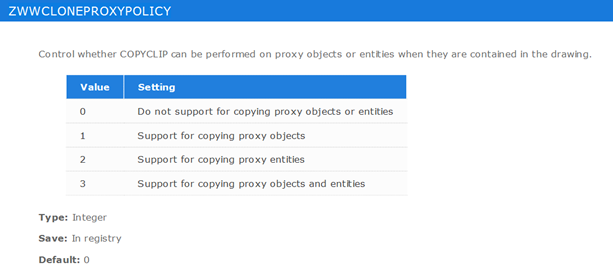

[ZWWCLONEPROXYPOLICY]コマンドを入力して[Enter]キーを押し、値を「3」に変更すると、ブロックが挿入され、図面にカスタムエンティティが正常に表示されます。
