ZWCADのビューポートにグラフィックコンテンツが表示されないのはなぜですか
問題:

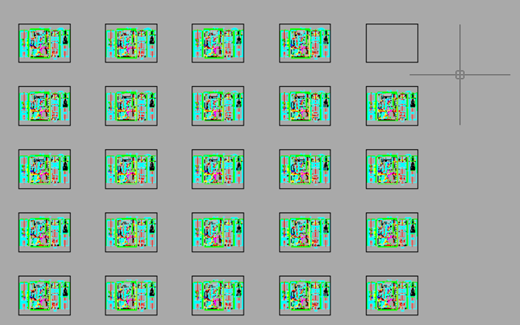

多くのレイアウト ビューポートを含む図面を開くと、一部のビューポートにコンテンツが表示されず、下の図に示すように、右上隅のビューポートのグラフィックス コンテンツが表示されません。
原因:

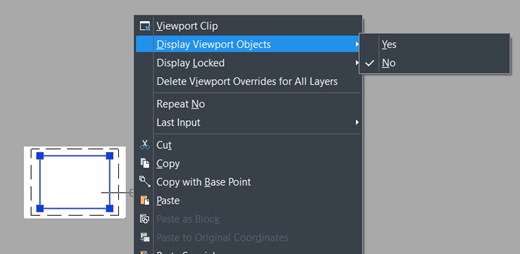

1.次に示すように、ビューポート プロパティの [ビューポート オブジェクトを表示] が [いいえ] に設定されています。
2.レイアウトに作成されたビューポートが多すぎて、プリセットの最大値(MAXACTVP)を超えています。CAD では、同時に表示できるビューポートの数に制限があります。ビューポートの数が多いほど、CAD が処理する必要があるデータの量が多くなり、CAD のパフォーマンスに悪影響を及ぼします。
解決方法:
1.[ビューポート オブジェクトを表示]プロパティの値を[はい]に設定します。
2.アクティブ ビューポートの最大数を修正し、システム変数コマンド MAXACTVP を入力して[Enter]を押し、図面内のビューポートの数よりも大きい値を入力します
