ZWCADで円の表示精度を設定するにはどうすればよいですか?
問題:
ZWCADでは、図面の円や円弧が多角形で粗すぎるように見えることがありますが、どのように調整すればよいですか?
原因:
CADソフトウェアの円または円弧はポリラインとして表示され、ポリラインのセグメントが少ないほど、ポリゴンのように見えます。ポリラインのセグメントが多いほど、円に近くなりますが、ソフトウェアの動作が遅くなる可能性があります。ソフトウェアのシステム変数VIEWRESを設定することで変更できます。
解決方法:
1.コマンドOPTIONSを入力し、Enterキーを押して[オプション]ダイアログボックスを開きます。

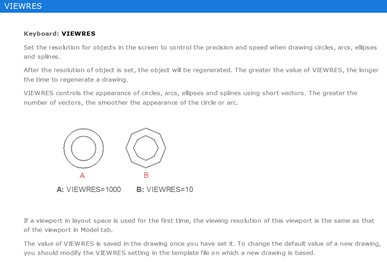

2.[ウィンドウ全体]→[表示解像度]→[円弧と円の滑らかさ]の値を調整するか、システム変数VIEWRESを実行してコマンドラインで直接設定できます。
