ZWCADの円が滑らかな円として表示されない原因
問題：

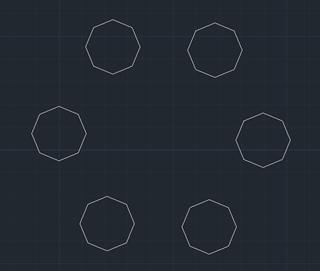

図面を開いたら、図面内の円、円弧、曲線が滑らかに丸くないと表示されます。直線で構成されているように見えたり、エッジが明らかにギザギザしています。
原因：

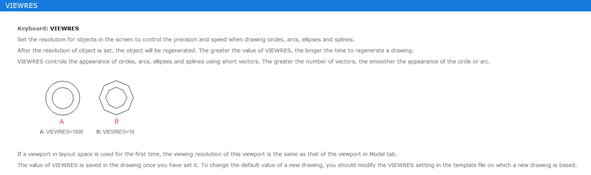

CADソフトウェアでは、円や曲線を直線に近似されて表示します。直線の分割数が多ければ多いほど、円や曲線がより滑らかに見えます。このパラメータはVIEWRESで制御されます。
この数値が小さすぎると、線が明らかに複数に分割された表示になり、視覚効果に影響します。
また、この数値を大きく設定しすぎると、円を表示するために多くの線分が使用されることになり、ソフトウェアの動作が遅くなるため、あまりお勧めしません。
一方、ビュー内の小さな円が大幅に拡大されると、多角形になることがある。この場合、現在のビューに基づいてグラフィック表示をリフレッシュするために、描画を再生成する（REGENコマンドを使用する）必要があります。この状況は精度の設定に起因するものではなく、現在のビューに基づいてリフレッシュするだけで解決できます。
さらに、図形のエッジが非常にギザギザしているように見える場合（円、曲線、斜線などを含む）、それに対処するために、ZWCAD に[アンチエイリアス]というオプションがあります。
解決方法：
１．REGENコマンドを入力し、Enterキーを押して現在のビューを再生成し、グラフィック効果を観察します。成功すれば、次のステップに進む必要はない。

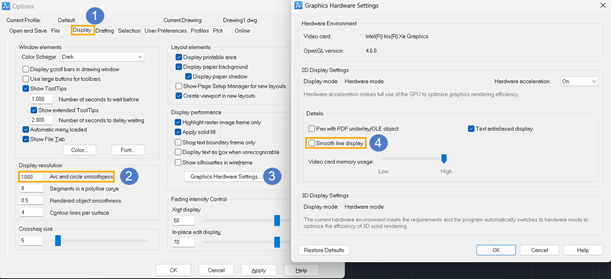

２．OPTIONSコマンドを入力し、Enterキーを押してオプションダイアログボックスを開きます。そして、[ウインド全体]で、表示解像度→円弧と円の滑らかさの値を大きくしてください。必要に応じて、[スムーズラインを表示]をクリックしてください。
