ZWCADで図面を開いたときに表示される[プロキシ情報]ダイアログの意味
問題：
ZWCADを使用して特定の図面を開いた時、次の図に示しているように、[プロキシ情報]ダイアログボックスが表示される場合があります。
これは、他のアプリケーションによって作成されたカスタムオブジェクトがファイルに含まれているため、正しく表示されない可能性があることを示しています。このダイアログ ボックスでは、プロキシグラフィックスの表示方法が選択できます。

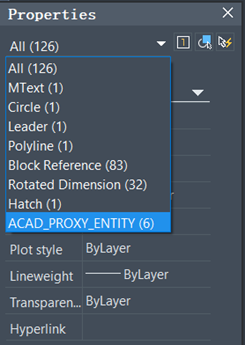

オブジェクトを選択すると、プロパティパネルのオブジェクトタイプが「Proxy_entity」と表示されます。
原因：
一部のCAD開発者は、CADのアプリケーションを拡張し、運用効率を向上させるために、CADプラットフォームに基づいて業界固有の設計ソフトウェアを開発しました。これらのアプリケーションでは、プロキシエンティティと呼ばれる基本的な図形で構成される複雑なオブジェクトが作成できます。これらのグラフィックスでは、カスタムエンティティ オブジェクトと呼ばれるパラメーター化されたエンティティオブジェクトと定義できます。
たとえば、AutoCAD Mechanical などのソフトウェアは、カスタムエンティティテクノロジを使用して、壁、ドア、表題欄、BOM テーブル、バルーン、シンボルなどのオブジェクトを作成します。これらのカスタムエンティティオブジェクトを CAD プラットフォームで開くと、これらのオブジェクトを解析するツールがないため、プロキシ エンティティとして表示されます。一部のソフトウェアは、それらをプロキシオブジェクトまたは「プロキシエンティティ」として表示します。
一部のプロキシエンティティが選択されている場合、コピー（CTRL+C）や移動ができません。また、オブジェクトをトリミングするためのトリミング境界として使用することもできず、プロキシエンティティを含む外部参照をバインドすることもできません。
プロキシオブジェクトが分解されると、通常のEDITコマンドで編集できる基本図形になります。しかし、もしプロキシオブジェクトを分解して保存すれば、元のパラメータ化された状態に戻すことはできません。元のCAD開発ソフトウェアを使用しても、パラメータ化された状態で再び編集することはできません。
解決方法：
ZWCADは 「プロキシグラフィックス 」を表示する3つの方法を提供します。ユーザーは必要に応じて表示方法を選択することができ、デフォルトのお勧めはプロキシグラフィックスを表示することです。

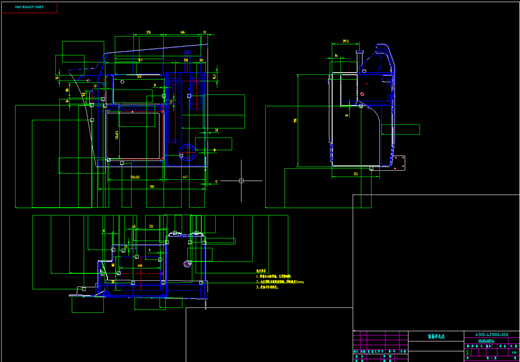

１．プロキシグラフィックスを表示しない、サードパーティのCAD二次開発ソフトウェアによって作成されたプロキシグラフィックスは表示されません。

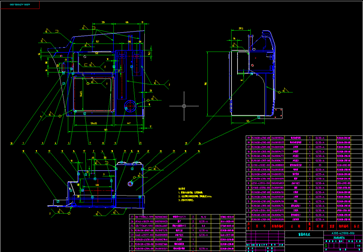

２．プロキシグラフィックスを表示すると、サードパーティ製のCAD二次開発ソフトで作成したプロキシグラフィックスが表示できますが、一部のオブジェクトは編集できません。
３．プロキシのバウンディングボックスを表示すると、サードパーティ製CAD二次開発ソフトで作成されたプロキシグラフィックスをバウンディングボックスとして表示します。
注：

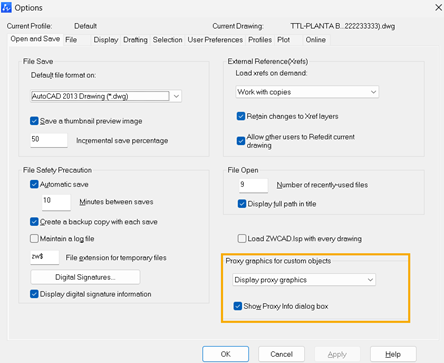

CADのオプション・ボックスでは、下図に示しているように、カスタムオブジェクトのプロキシグラフィックスのデフォルト表示を設定することもできます。これにより、図面を開くときに[プロキシ情報]ダイアログボックスを表示するかどうかや、プロキシオブジェクトの表示方法を制御することができます。
さらに、この設定はシステム変数PROXYSHOWとPROXYNOTICEで変更できます。
