ZWCADでの十字カーソルが傾いてしまう原因
問題:
描画エリアの十字カーソルが通常の垂直な十字ではなく、傾いてしまう原因と解決方法は以下の通りです。
原因:
以下の三つの状況で、CADでのカーソルが傾いてしまう可能性があります。
・ユーザー座標系を作成し、座標系を回転させたため、クロスカーソルも一緒に回転してしまいます。
・座標は変わらないが、角度スナップが変更され、カーソルのクロスラインを垂直に保ったままクロスカーソルが傾いてしまいます。
・座標は変わらないが、アイソメスナップの設定によりカーソルのクロスラインが垂直になりません。
座標とクロスカーソルの向きを比較することで、この3つの状況を区別することができます。
解決方法:
1.座標系も十字カーソルも傾いている場合、PLAN コマンドを入力し、座標系と十字カーソルを合わせます。
2.座標系が正常でクロスカーソルだけが傾いている場合、SNAPANGコマンドを入力し、Enterキーを押し、その値を0にします。

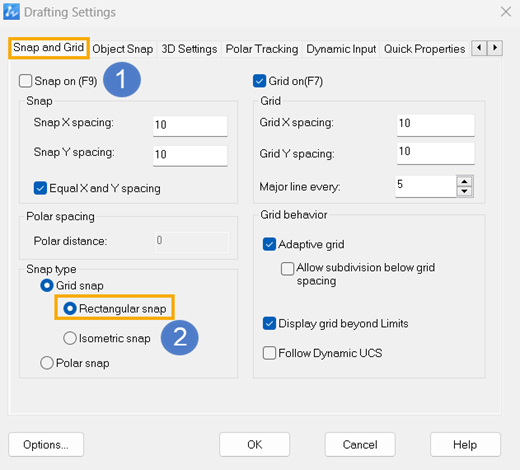

3.十字カーソルが垂直でない場合、DSETTINGSコマンドを入力し、作図補助設定ボックスで、スナップタイプ→矩形状スナップをチェックしてください。
