ZWCADで参照アンダーレイとラスター画像の境界線を表示するかどうかを設定するにはどうすればよいですか?
問題:
初期設定では、挿入された参照アンダーレイとラスター イメージには境界線(フレーム)があります。これらの境界線を表示するかどうかの設定方法は以下になります。
原因:
ZWCAD では、境界線を持つグラフィック要素には、DGN アンダーレイ、DWF アンダーレイ、ラスター イメージ、PDF アンダーレイ、クリップされた DWG 参照、ワイプアウト フレームなどがあります。
これらの境界線を表示するか印刷するかは、システム変数 DGNFRAME、DWFFRAME、IMAGEFRAME、PDFFRAME、XCLIPFRAME、および WIPEOUTFRAME によってそれぞれ制御されます。

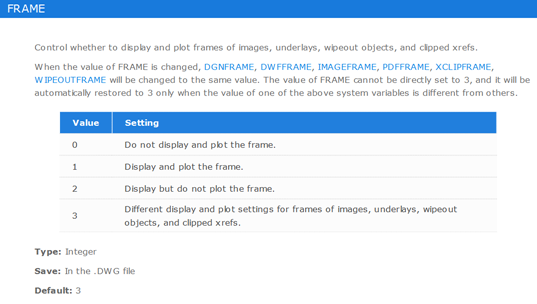

同時に、ZWCADは統一された境界変数FRAMEを提供します。
解決方法:
コマンドFRAMEを入力し、Enterキーを押して値を0に設定すると、すべての境界線が非表示となり印刷されません。
一部のオブジェクトの境界線だけを非表示にしたい場合は、FRAMEをデフォルト値3のままにして、対応するシステム変数を設定して制御してください。
