寸法の文字を寸法線の上に引出線付きで表示する方法
問題:

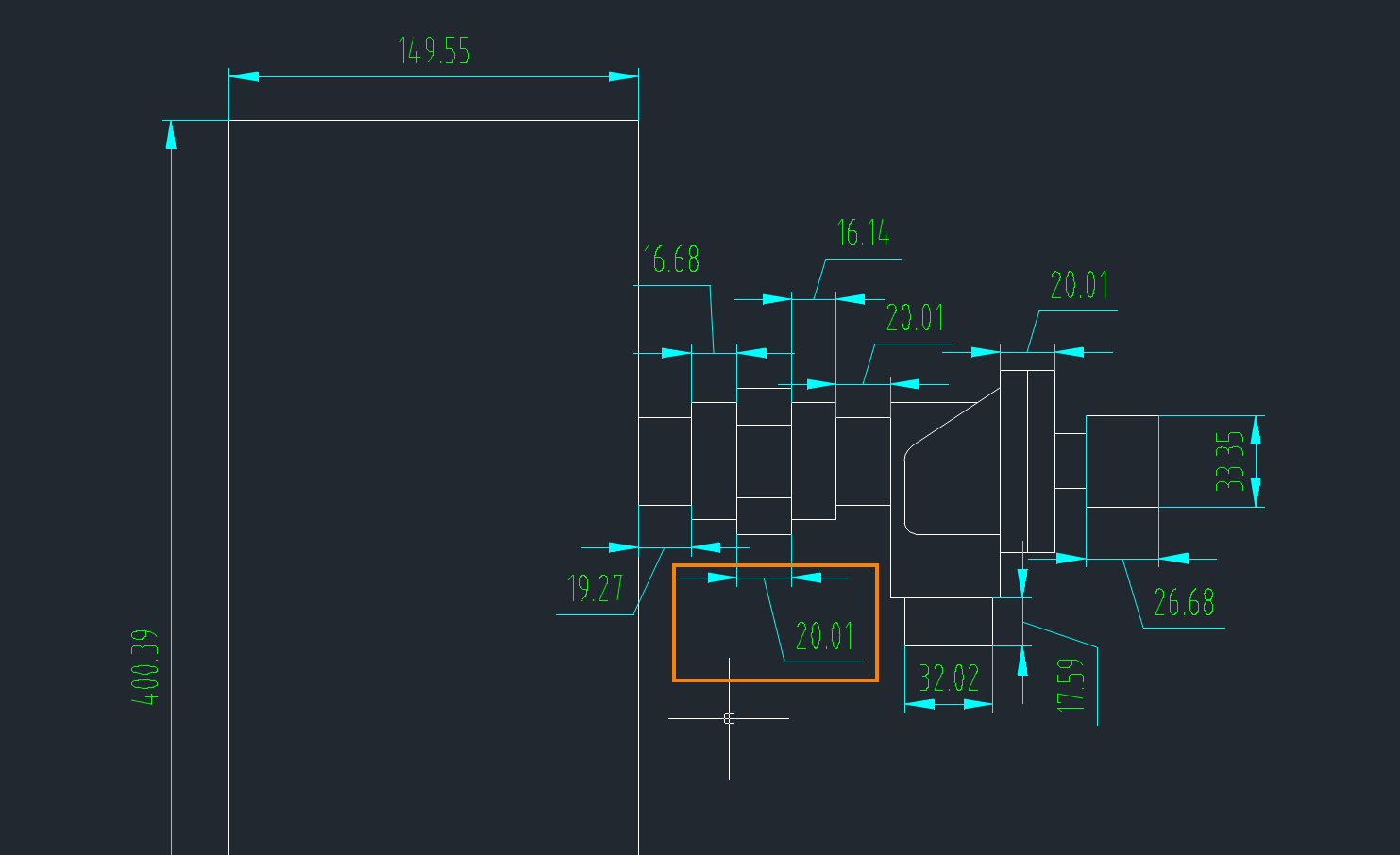

複雑な図面では、寸法線のスペースが狭すぎて、寸法値がスペースに適切に収まらなかったり、互いに重なり合って図面が乱雑に見えたりすることがあります。これらの寸法のテキストを空白の領域に表示し、引出線が対応する寸法線を指すようにするにはどうすればよいでしょうか。
解決方法:

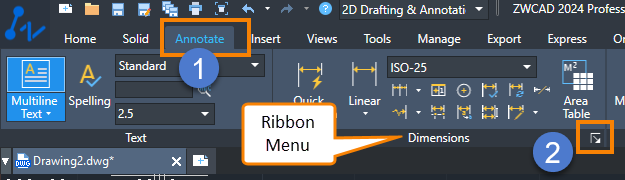

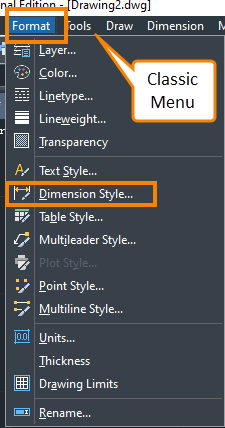

寸法スタイル マネージャでは、文字の配置方法を設定できます。1.DIMSTYLE[寸法スタイル管理]コマンドを実行するか、クラシック メニューまたはリボンから 寸法スタイルマネージャーを開きます

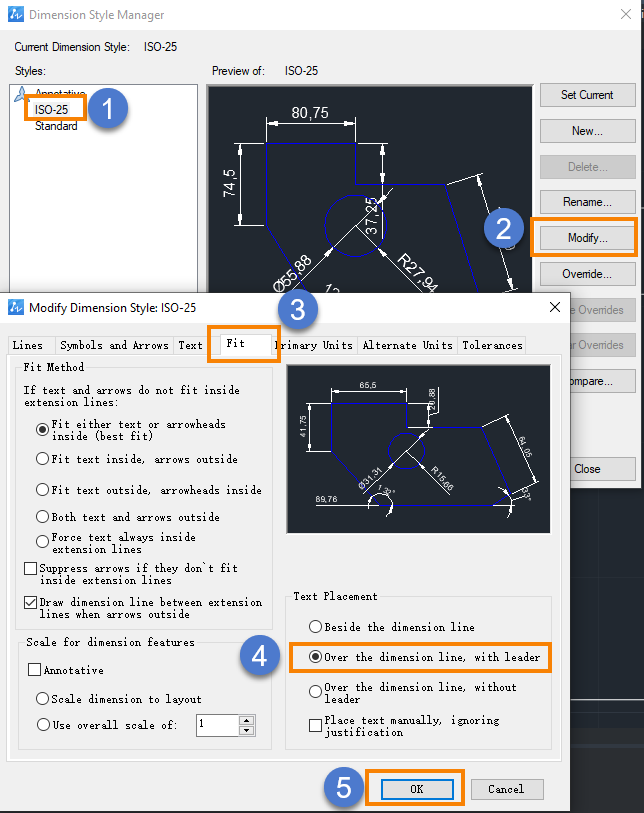

2.変更する必要のある寸法スタイルを選択して[修正]をクリックします。に移動します [フィット]タブをクリックして、 [寸法値の配置]セクションの[寸法値を移動したとき引出線を記入]を選択します。最後に、[OK]をクリックして設定を保存します。

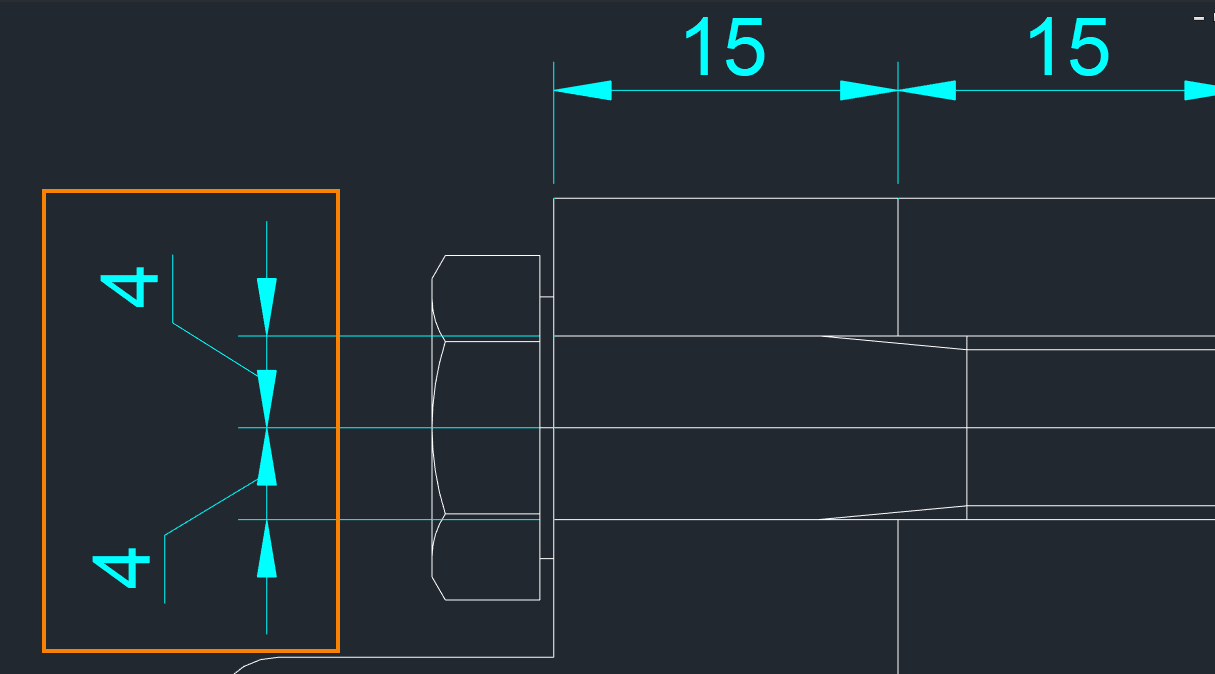

3.このように、このスタイルの新しい寸法を作成するとき、ZWCADは、テキストが寸法線のスペースに収まらない場合に空白の領域にテキストを配置し、引出線が対応する寸法線を指します。
4.また、変更したい寸法を個別に選択し、Ctrl + 1 を押して [プロパティ] パネルを開き、[フィット] オプションを参照して、[寸法値の移動] の値を [寸法値と寸法線を一緒に移動] に変更することもできます。
