寸法のオブジェクトが関連付けられていないのはなぜですか
問題:
寸法の結果はバラバラになっています。寸法記入された文字、寸法線、矢印がすべて独立したオブジェクトなのはなぜですか?
原因:

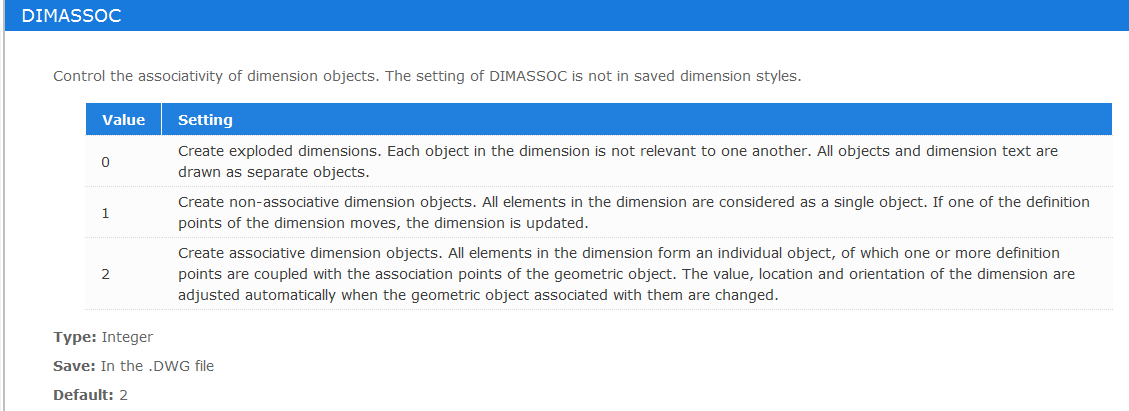

システム変数 DIMASSOC[自動調整]コマンドの設定値は、寸法内の各オブジェクトの自動調整に影響します。値が 0 の場合、ディメンション内のオブジェクトは全体ではありません。
解決方法:

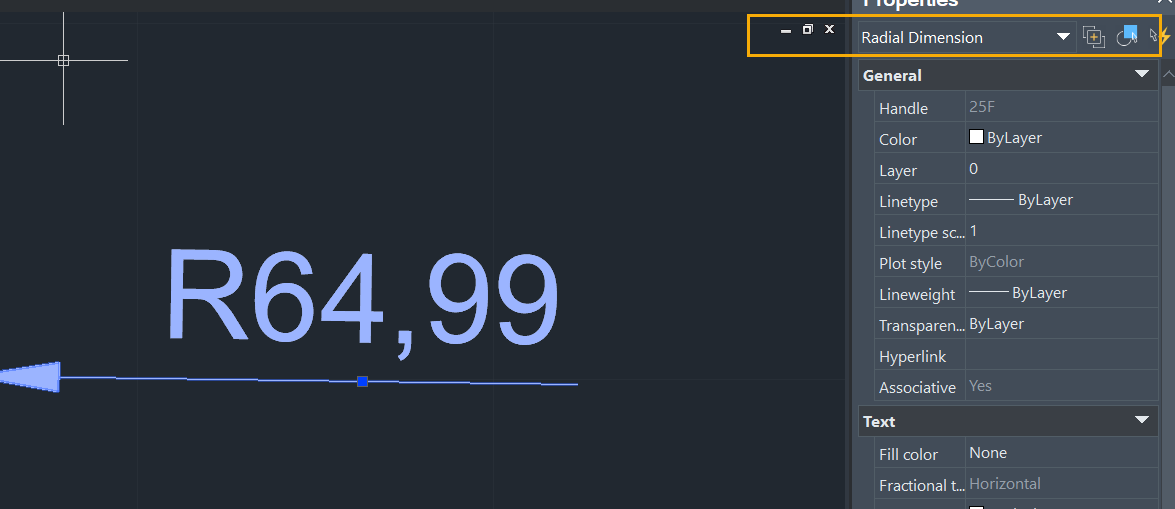

DIMASSOC[自動調整管理]コマンドを入力し、値を 2 に設定します。
