インポートしたPDFのグラフィックサイズを1:1に調整する方法
問題:

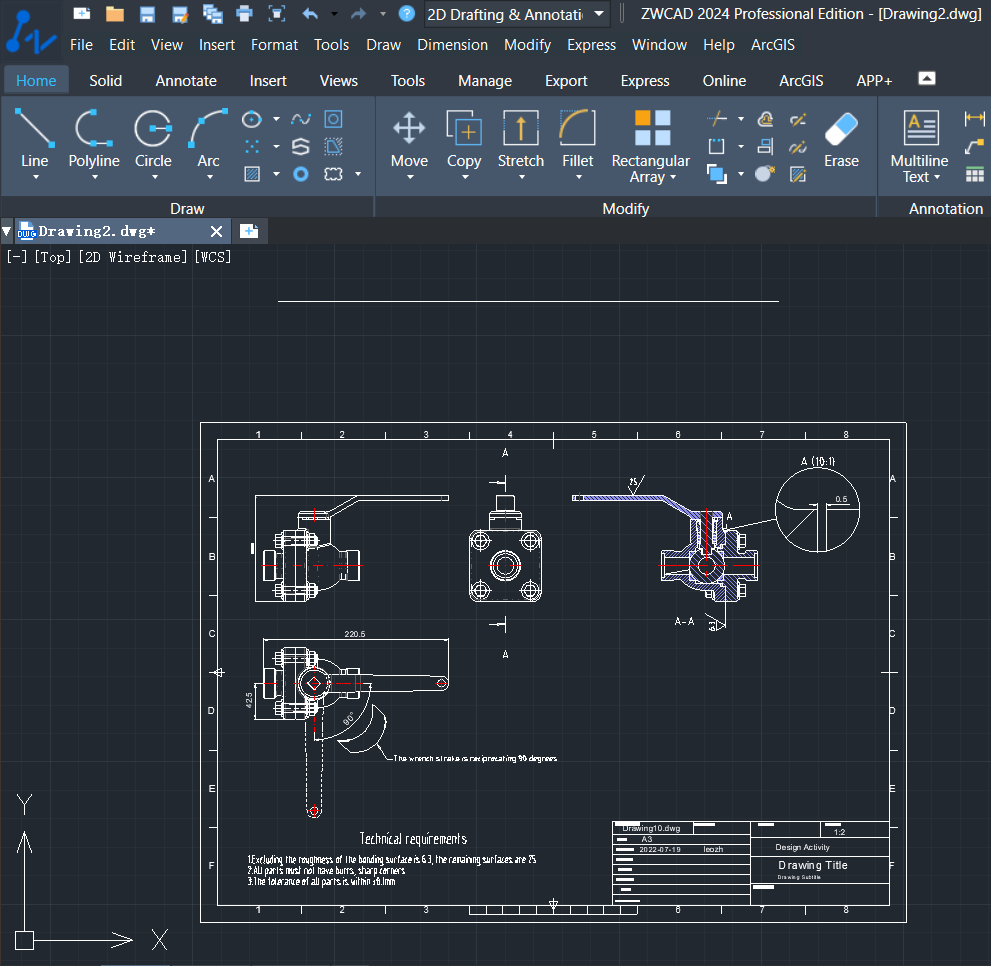

PDFIMPORTコマンドでPDFをZWCADにインポートした後、特定の係数で拡大縮小され、実際の縮尺を判断するのが困難になる場合があります。1:1のスケールに調整する方法は?
解決方法:
1.グラフィックから特定の図形の長さを選択し、その実際の長さを表す直線を引きます。
2.

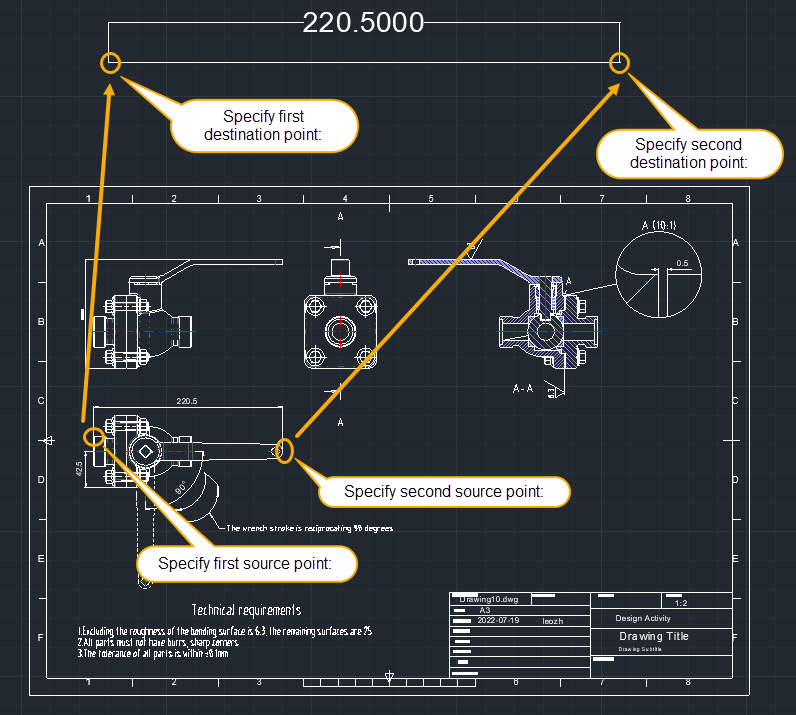

メニューの[修正]→[3D編集]→[位置合わせ](ALIGNコマンド)をクリックし、インポートしたPDFグラフィックを選択し、インポートしたPDFオブジェクトをスケールしてグラフィックを実際のサイズに合わせます。操作手順は参考までに以下の通りです。
コマンド: ALIGN[位置合わせ]
