ZWCAD文字はモデル空間では正常に表示されますが、レイアウトに表示されないのはなぜですか?
問題:

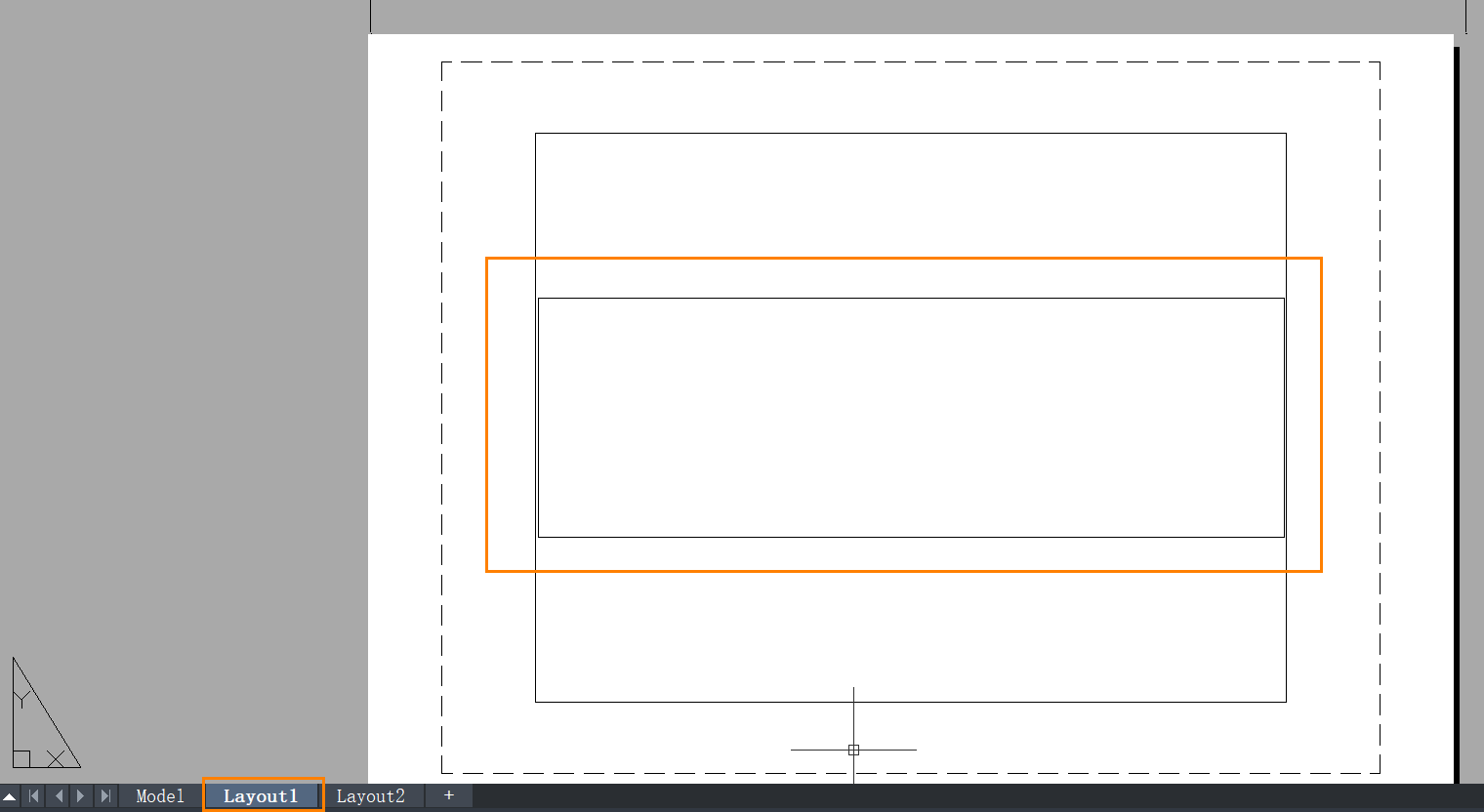

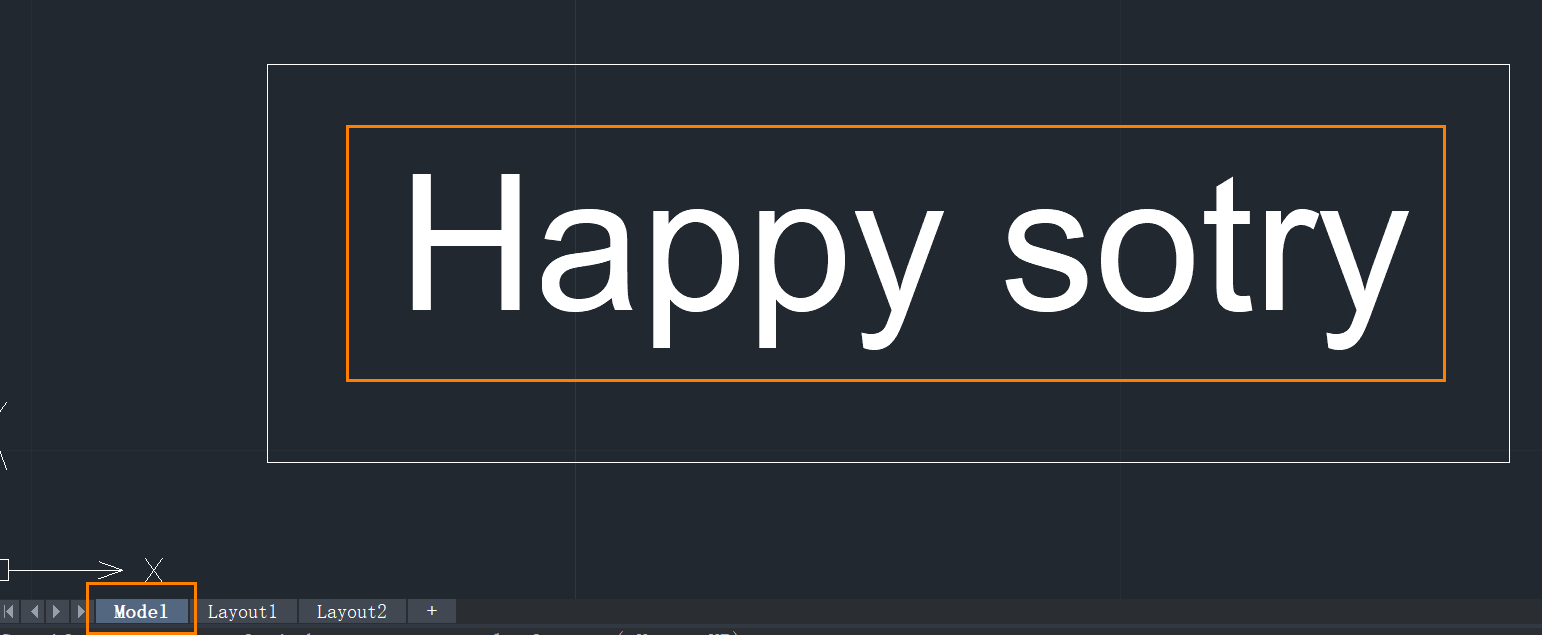

文字はレイアウトには表示されませんが、モデル空間では通常どおり表示されます。以下表示例:
原因:
1.テキストが配置された画層がビューポートでフリーズされています(ビューポート フリーズ(Viewport Freeze))
2.文字が異尺度対応であり、ビューポートの注釈尺度が文字の注釈尺度設定と一致していないため、文字が表示されません。
解決方法:
1.モデル空間で文字を選択すると、文字が配置されている画層情報が表示されます。

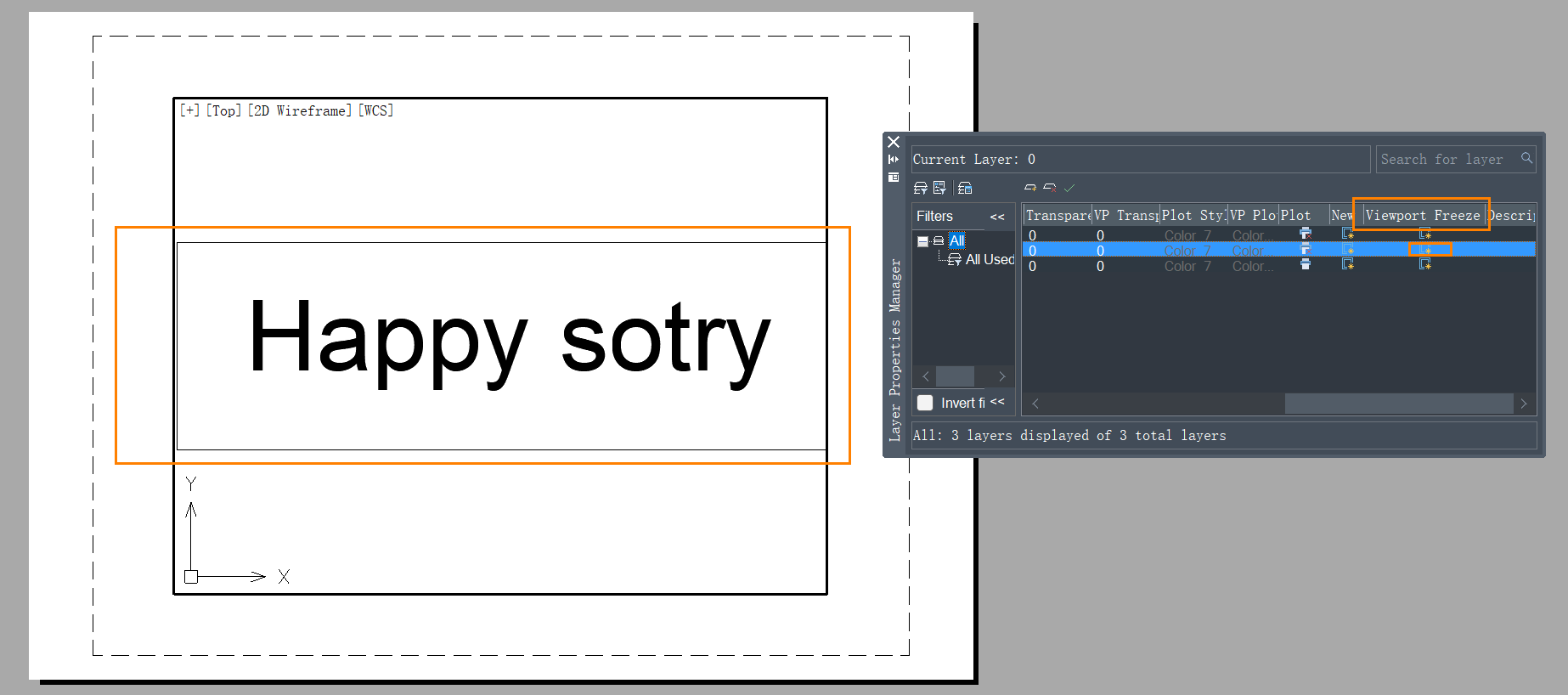

2.問題のあるレイアウト ビューポートで、コマンド LAYER を実行し、[画層]プロパティ マネージャを開きます。
3.テキストが配置されているレイヤーのビューポートフリーズのオプションのチェックを外します。
注釈設定の場合:
1.モデル空間で、表示されていない文字を選択します。

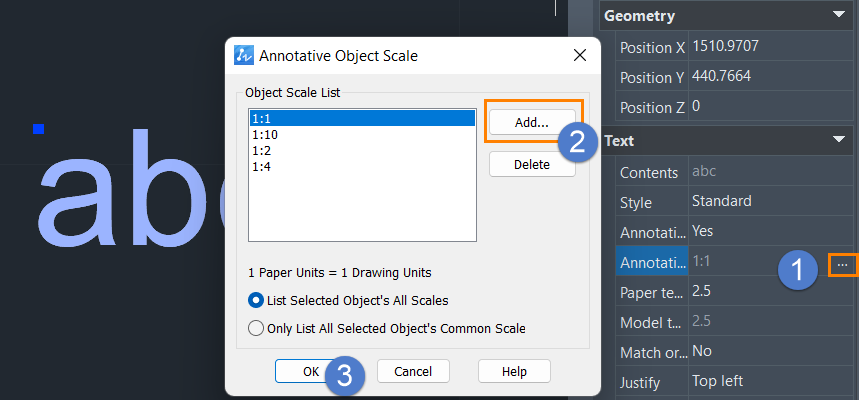

2.[Ctrl]+[1]を押して[プロパティ]パネルを呼び出し、ビューポートの尺度を[異尺度対応尺度]リストに追加します。
