ZWCAD寸法スタイルマネージャで寸法プレビューが見にくいのはなぜですか
問題:

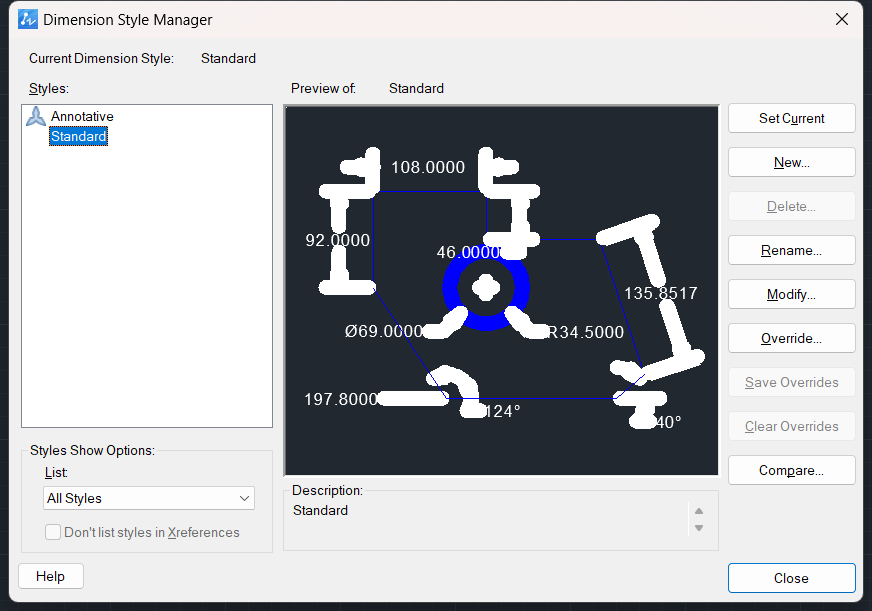

下の図に示すように、ZWCAD寸法スタイルマネージャの寸法プレビューが読みにくいです。
原因:
一般に、この状況は、現在の画層の線の太さが大きいために発生します。
解決方法:

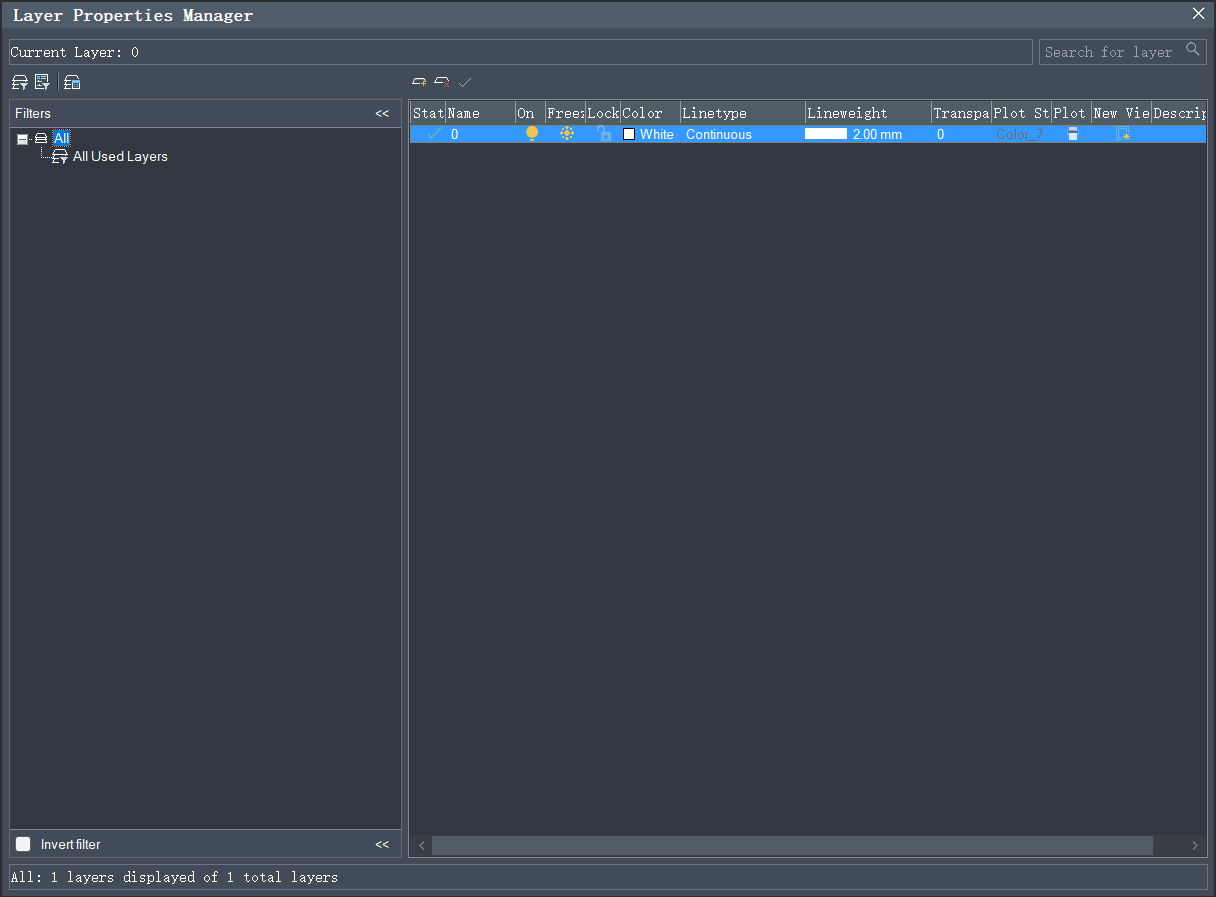

1.コマンド ラインにコマンドlayerを入力し、[Enter]を押して[画層プロパティ管理]を開きます。下の図に示すように、線の太さが太いことがわかります。

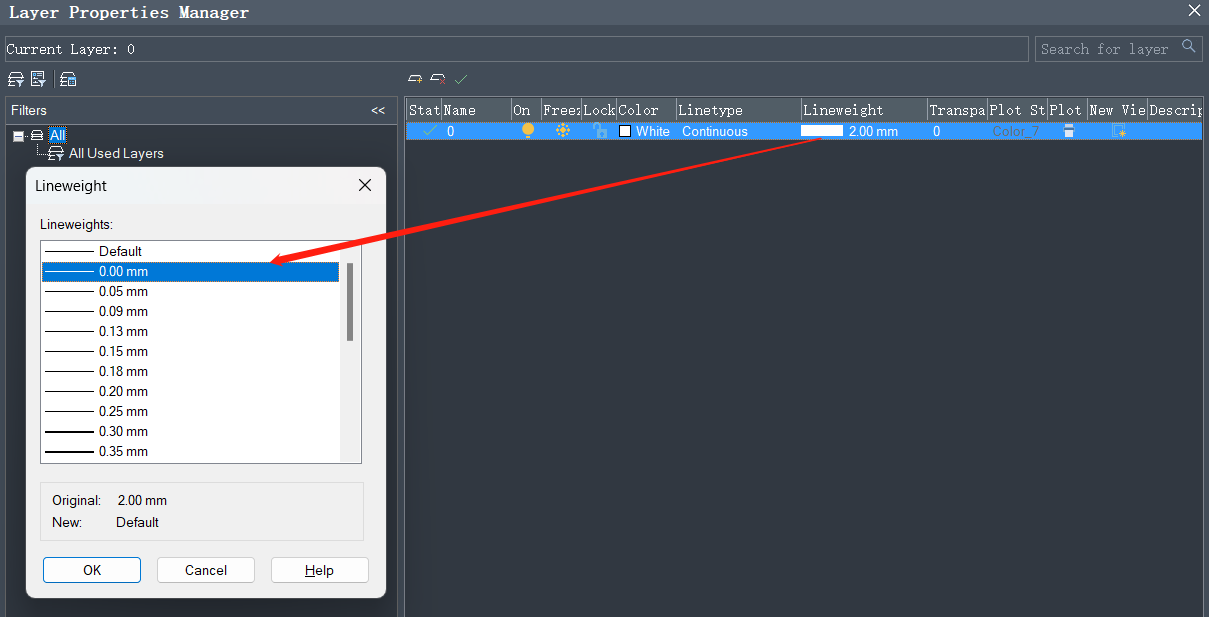

2.現在の画層をクリックし、次の図に示すように、適切な線の太さを設定します。

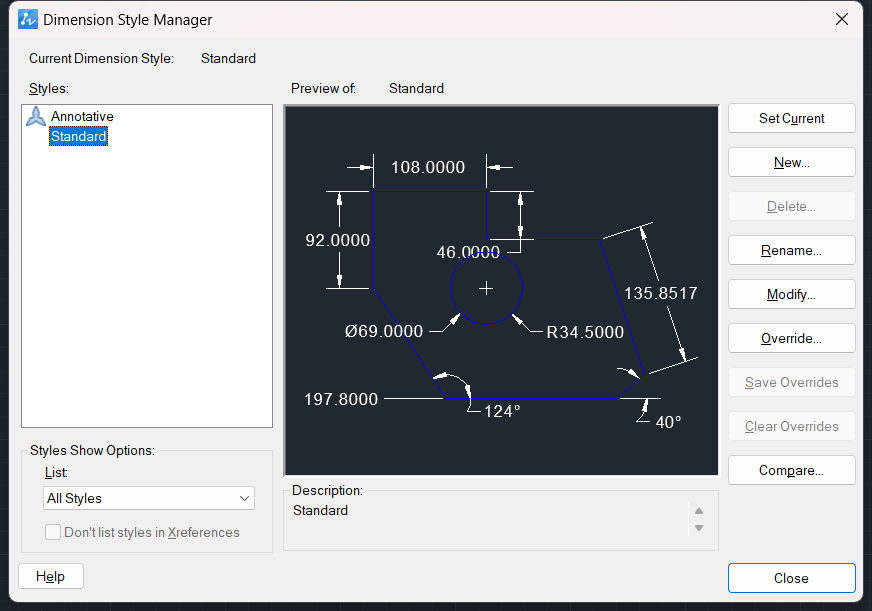

3.調整が完了すると、[寸法スタイル管理]に表示される寸法プレビューが通常になります。
