ZWCADの円弧長寸法の円弧記号の表示モードを変更する方法
問題:

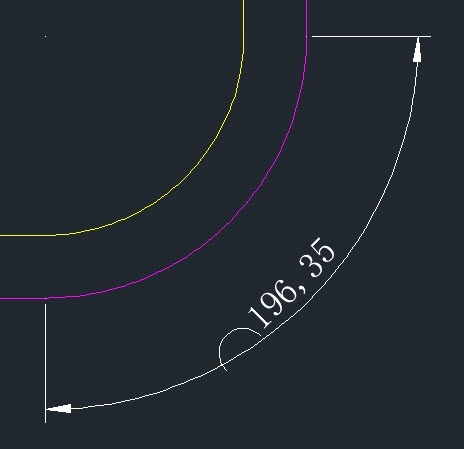

円弧長寸法の円弧記号は寸法テキストの前にありますが、円弧記号をテキストの上部に配置するにはどうすればよいですか?
原因:

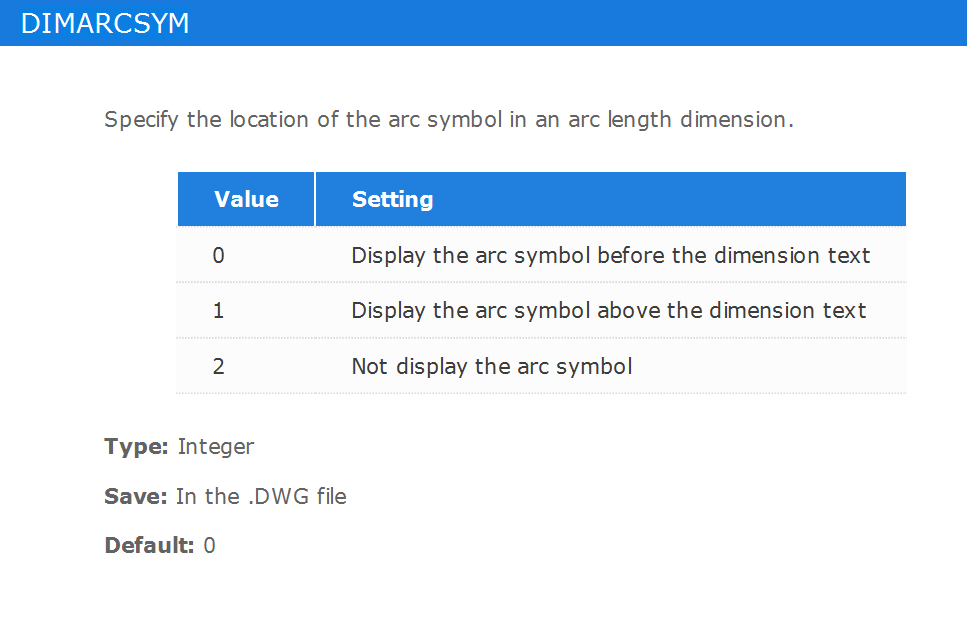

システム変数 [DIMARCSYM] は、円弧記号の位置をコントロールします。
解決方法:

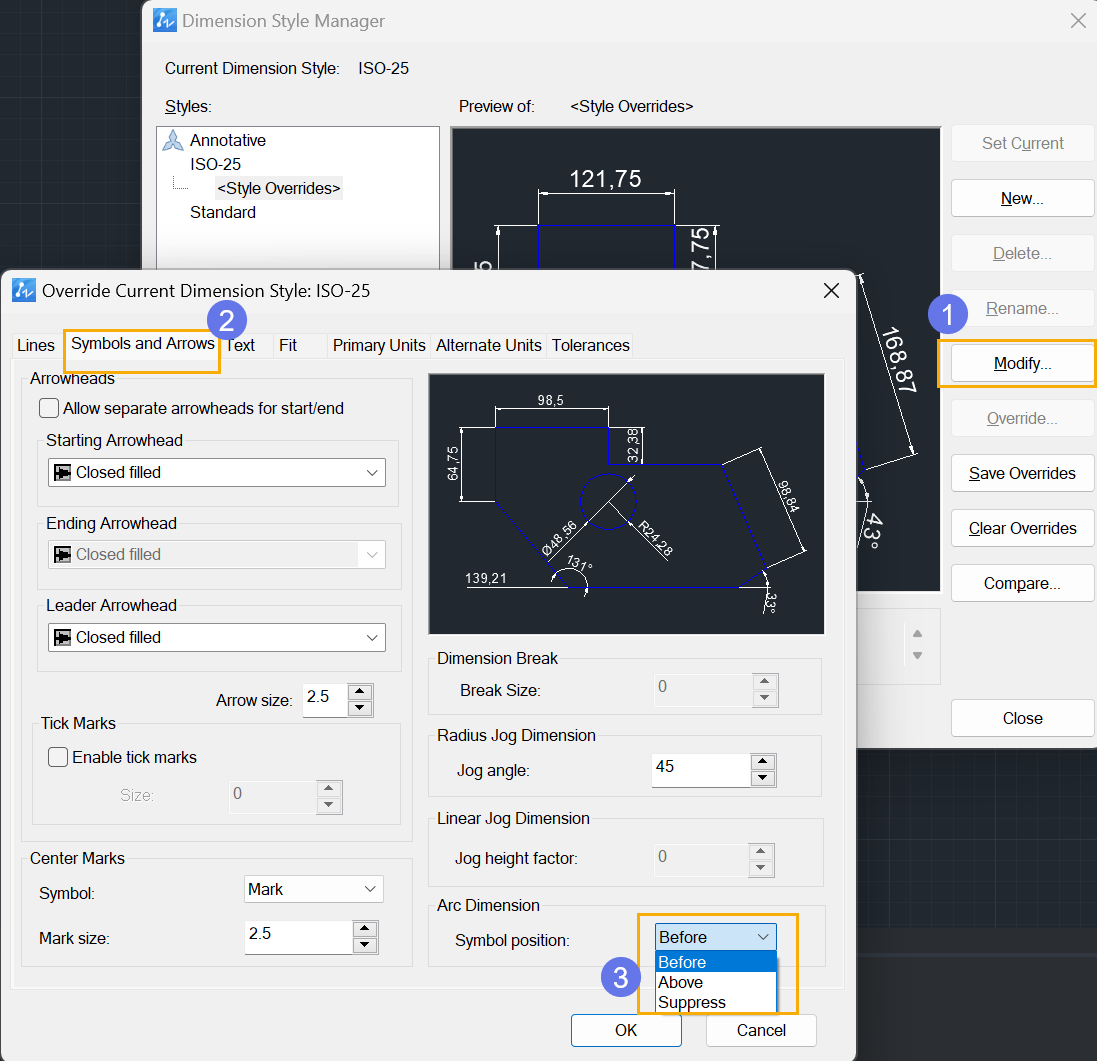

1.コマンド DIMSTYLE を入力し、[Enter]を押して[寸法スタイル管理]ダイアログ ボックスを開きます。

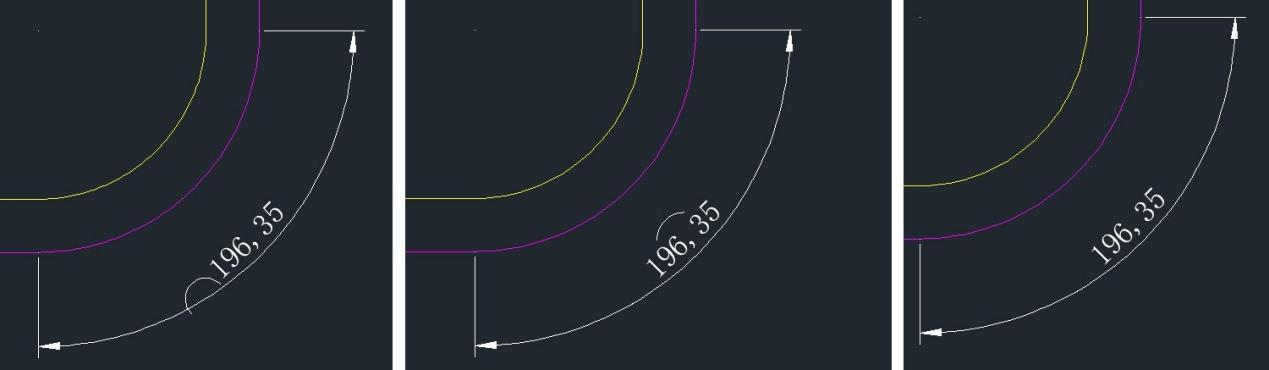

2.スタイル名を選択し、[修正] – [記号と矢印] - [シンボル位置]をクリックして、さまざまな表示状態を変更します。
