ZWCADで累進寸法の垂直座標と水平座標の位置を入れ替える方法
問題:
ZWCADで拡張座標寸法を作成する場合、その垂直座標と水平座標(XY値)の位置を入れ替えるにはどうすればよいですか?
解決方法:

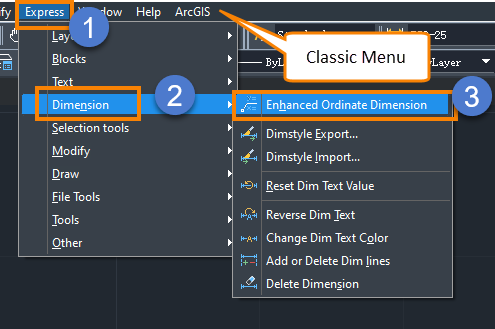

1.EXDIMORDINATE[寸法寸法]コマンドを実行するか、[クラシック]メニューまたはリボンから[拡張累進寸法]コマンドを選択します。
2.コマンドラインでプロンプトが表示されたら:以下のように、Oと入力し、スペース キーまたはエンターキーを押します。

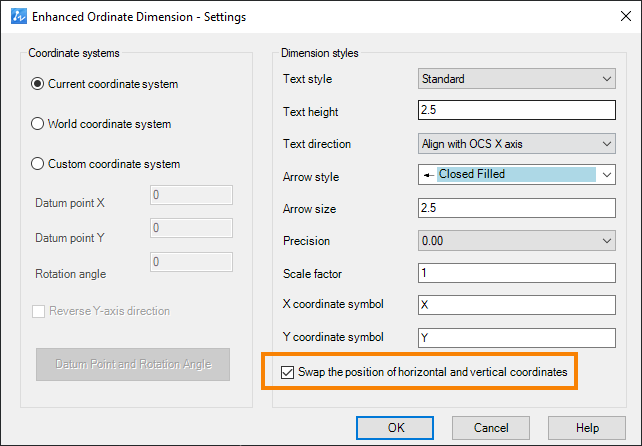

3.寸法を記入する座標点を選択してください または [オプション(O)/バッチ寸法(B)/更新(U)/テキストファイルにエクスポート]:O [強化座標寸法設定]ダイアログで、[水平座標と垂直座標の位置を入れ替える]オプションにチェックを入れ、[OK]をクリックして設定を保存します。
