ZWCADで寸法値の高さを変更するにはどうすればよいですか?
問題:

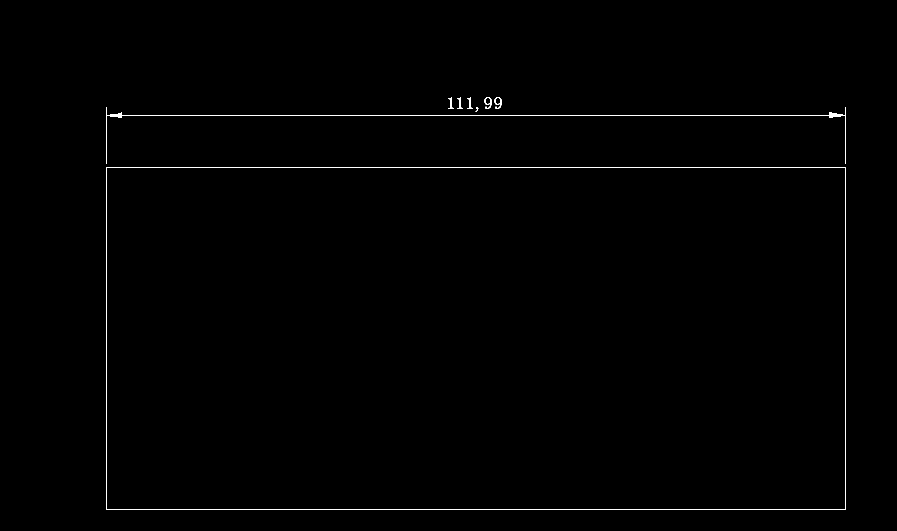

寸法のテキストが小さすぎますが、新しいテキストの高さを変更するにはどうすればよいですか?
原因:

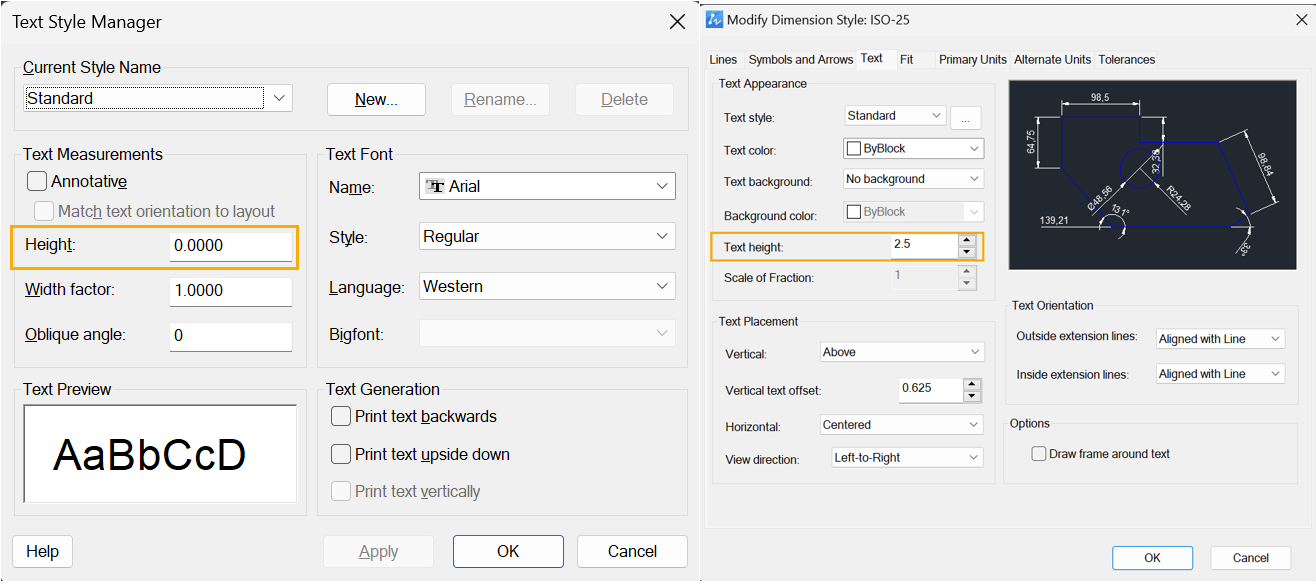

字の高さは、文字スタイルと寸法スタイルの両方の影響を受けます。
文字スタイルで高さが設定されている場合、寸法スタイルの文字の高さは機能しません。
文字スタイルの高さを 0(ゼロ)に設定すると、寸法スタイルの文字の高さが有効になります。
解決方法:
方法 1:
1.メニューの[形式] – [寸法スタイル]をクリックして(またはDIMSTYLEコマンドを入力)、寸法スタイル管理を開きます。
2.修正する必要がある異尺度対応スタイルを選択し、[修正]ボタンをクリックして、[文字]タブで[文字の高さ]を設定します。
方法 2:
コマンド DIMTXT を入力して[Enter]を押し、文字の高さの新しい値を入力します。
注意:上記のソリューションは新しい寸法用です。既存の寸法の場合は、選択して[プロパティ]パネルで[テキストの高さ]を変更してください。
