ZWCADでマルチリーダースタイルを設定するにはどうすればよいですか?
問題:
マルチ引出線スタイルを下図のように設定したい場合、どのように処理しますか?

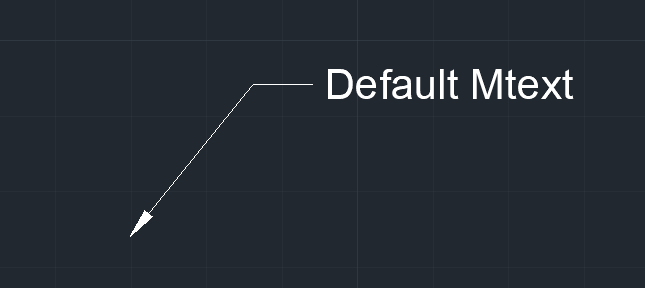

初期設定:

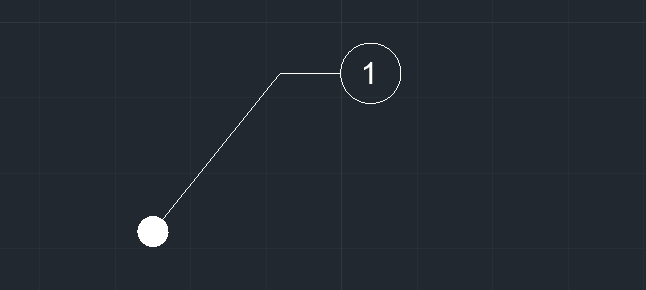

カスタムスタイル:
解決方法:
1.MLEADERSTYLE コマンドを実行して[マルチ引出線スタイル マネージャ]ダイアログ ボックスを呼び出し、[新規作成]をクリックして[継続]に[新規]スタイル名を入力します。

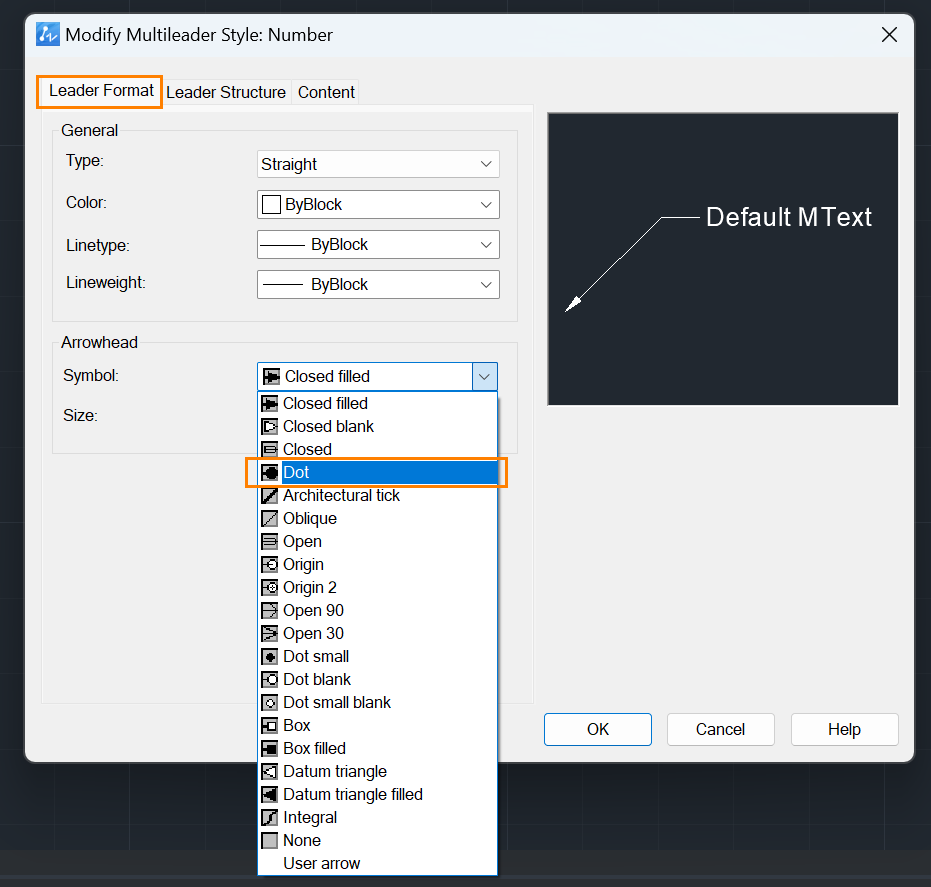

2.[引出線の形式]タブの[記号]を[ドット]に変更します。

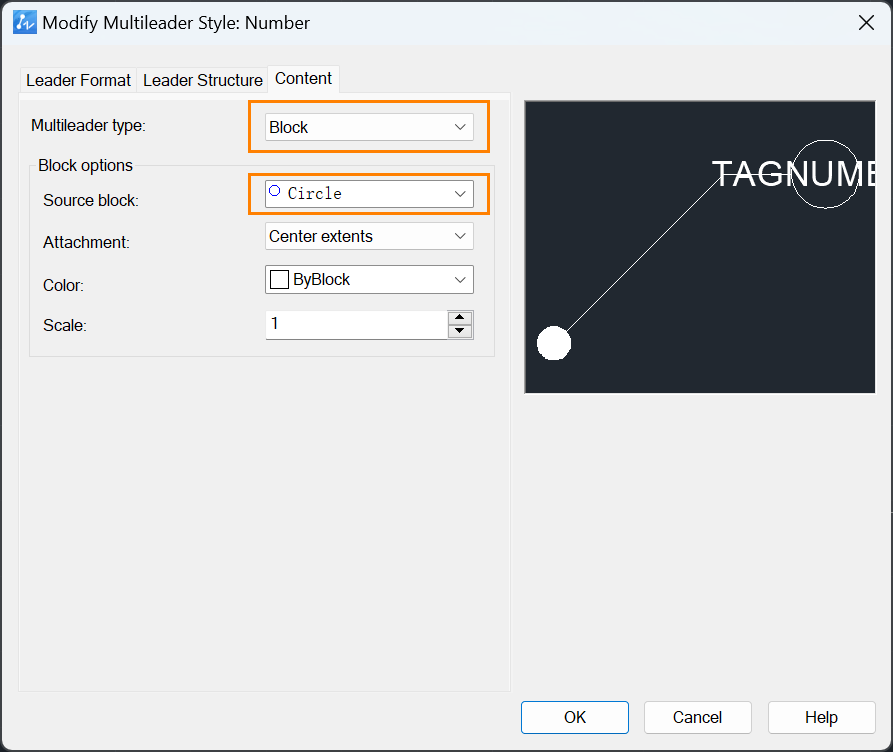

3.[内容]タブで[マルチ引出線の種類]を[ブロック]に、[使用するブロック]を[円]に変更します。

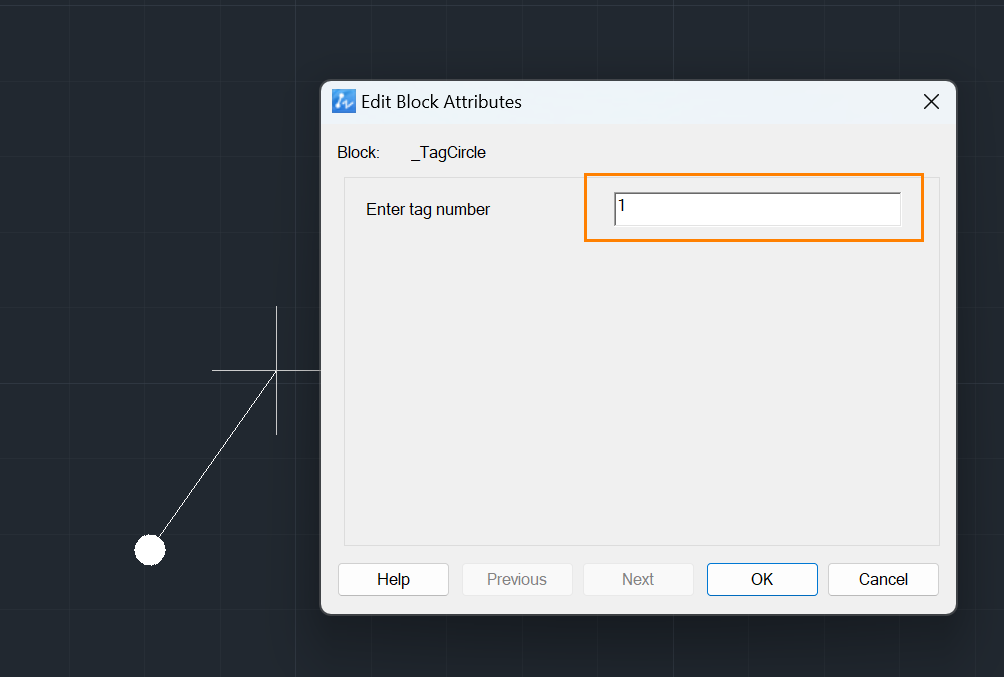

4.MLEADER[マルチ引出線]コマンドを実行して引出線の矢印の位置と引出線の折れ点の位置を指定し、[ブロック属性を編集]ダイアログ ボックスを開くときにタグ番号を入力します。
5.結果は次のようになります。
