3Dオブジェクトのアイソメトリック図に寸法を付ける方法
問題：
3Dオブジェクトのアイソメトリック図に寸法を付ける方法をご紹介します。
解決方法：
CADの寸法は、XY平面に基づいています。3次元エンティティには、寸法はどこにマーキングポイントに関係なく、XY平面に基づいて行われます。
XZまたはYZ平面に基づいてマークしたい場合は、まず[UCS]を使用し、寸法する必要がある平面にXY平面を設定してください。そして、寸法をすることができます。

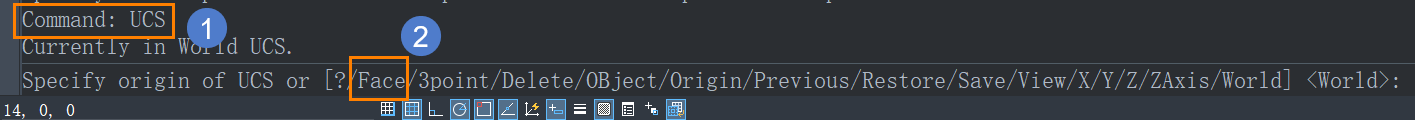

１．コマンド[UCS]を実行し、[面]オプションを選択します。

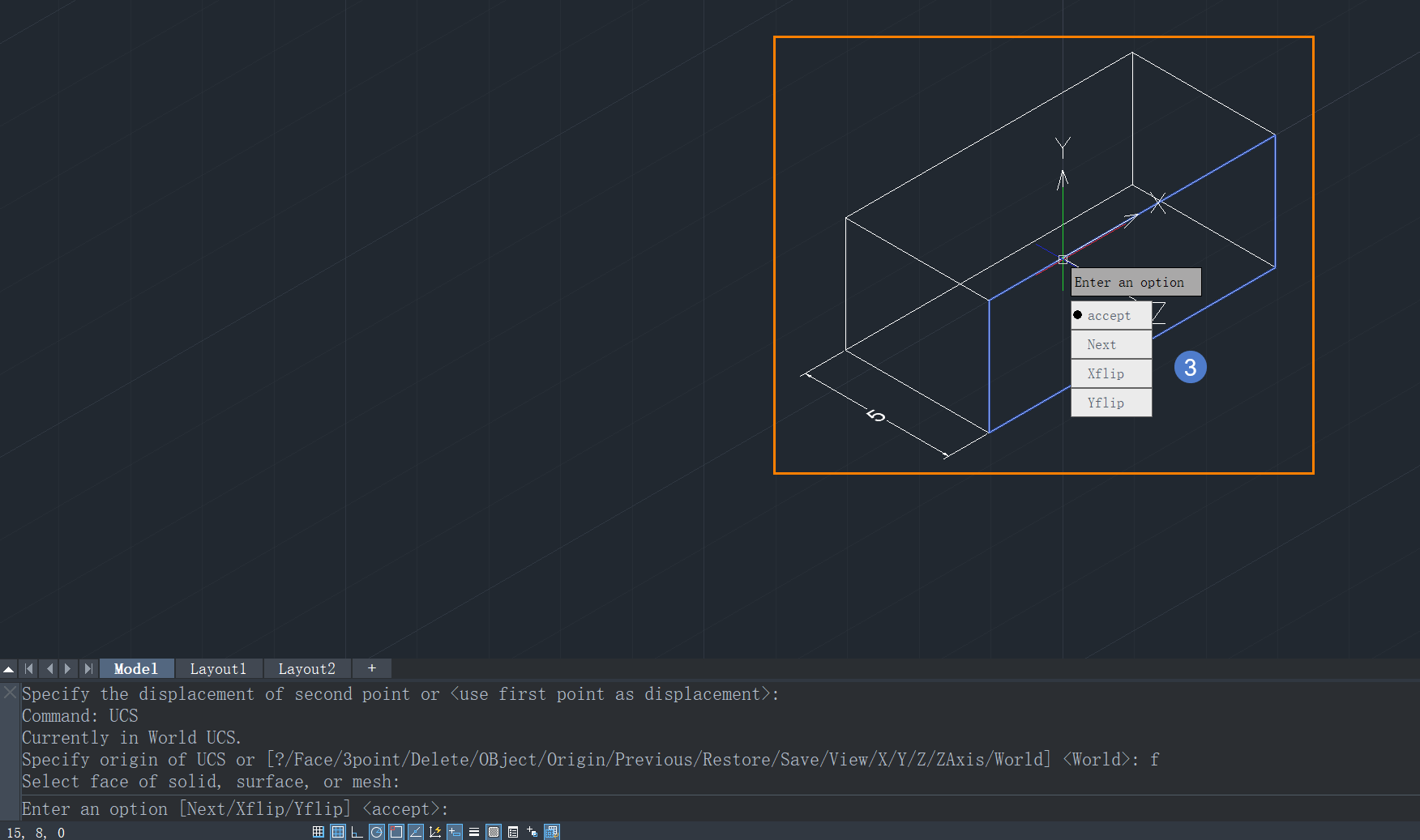

２．位置をつけたい面を選択します。

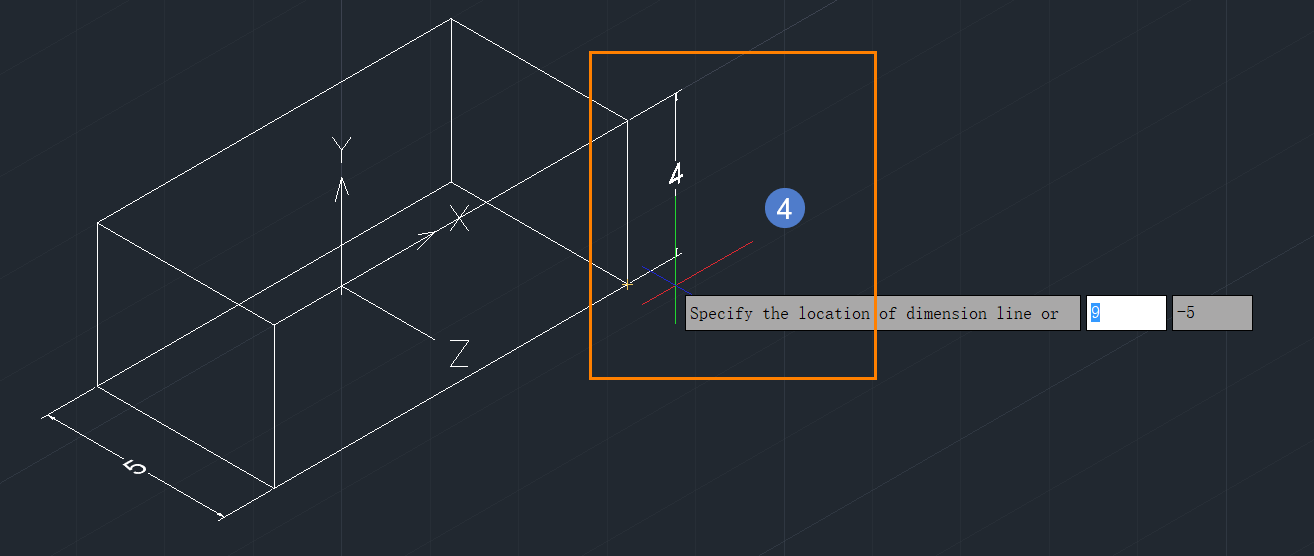

３．位置の関連コマンドを実行し、エンティティの位置付けを決定してください。
