「DIMCEN = 0.0, not drawing center cross.*Invalid*」と表示され、円の中心がマークできません
問題:

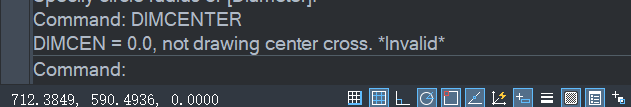

[DIMCENTER]コマンドを実行すると、「DIMCEN = 0.0, not drawing center cross.*Invalid*」と表示されます。
原因:

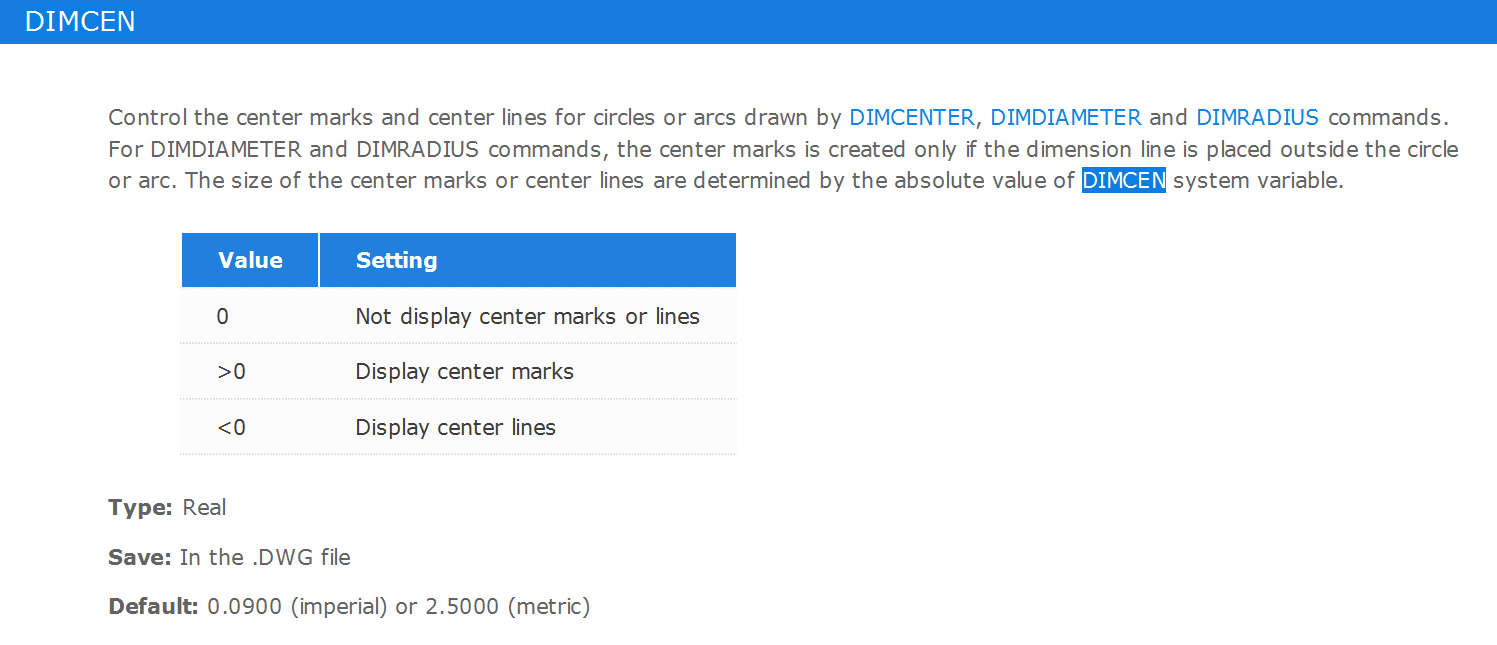

システム変数[DIMCEN]はセンターマークの大きさを制御します。0に設定されると円の中心がマークできない。
解決方法:
1.[DIMSTYLE]コマンドを入力し、[寸法スタイル管理]に入ります。
2.[修正]をクリックし、[記号と矢印]タブに切り替え、[中心記入]のスタイルを設定します。
