図面からフレキシブロック情報を抽出する方法
問題:

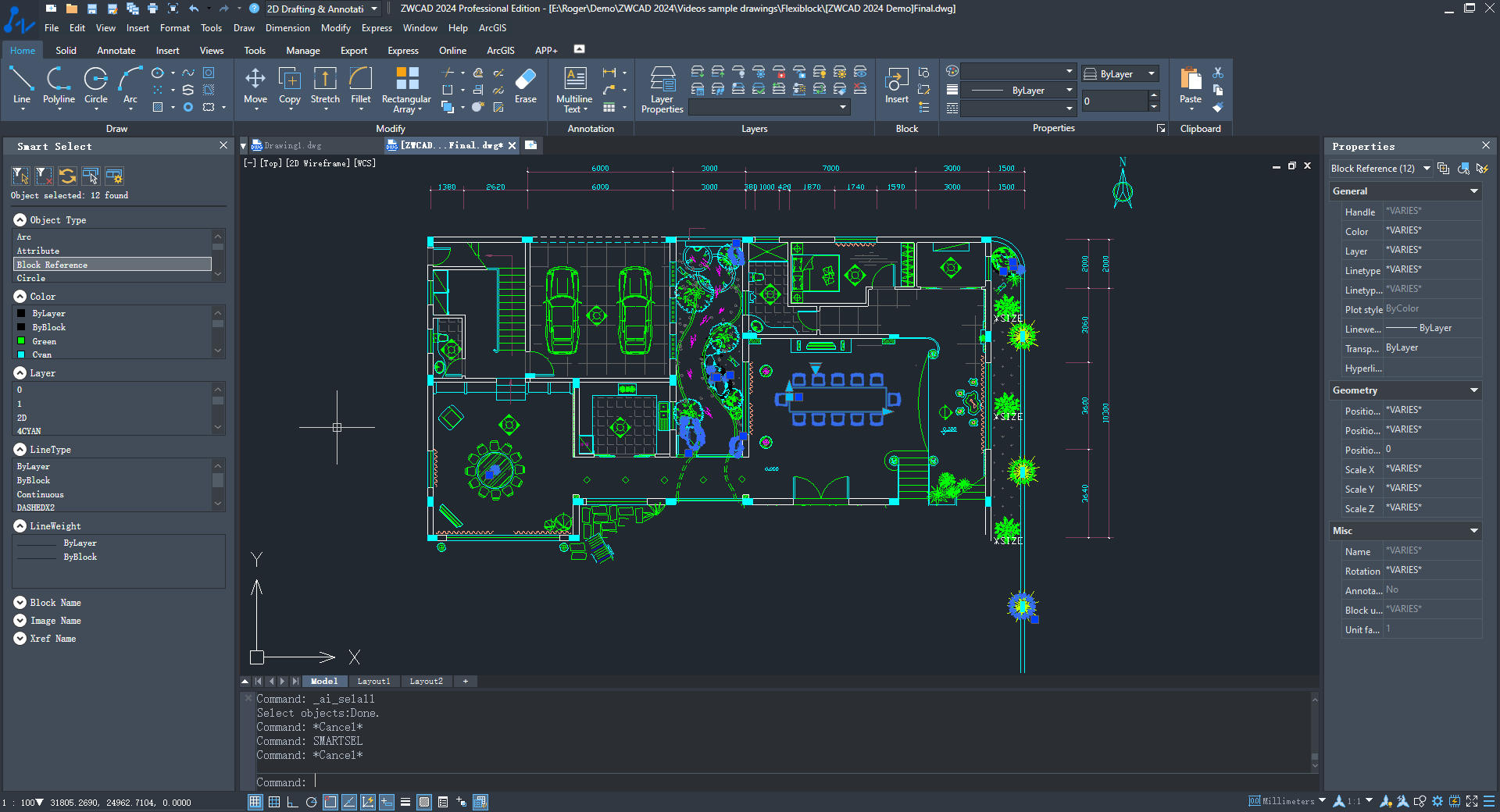

ダイナミックブロックまたはフレキシブロックが多数ある場合に、図面からダイナミックブロックまたはフレキシブロック情報を抽出するにはどうすればよいですか?
解決方法:

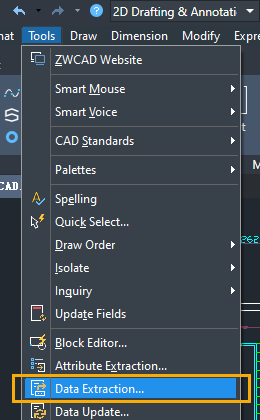

1.メニューの [ツール] - [データ抽出] を選択します。

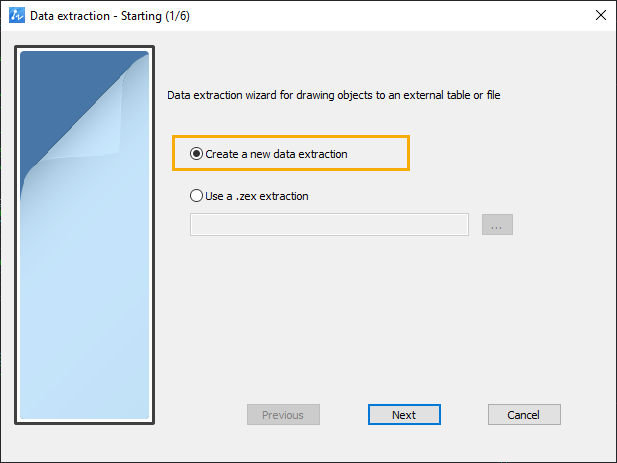

2.[新しいデータ抽出の作成] を選択します。

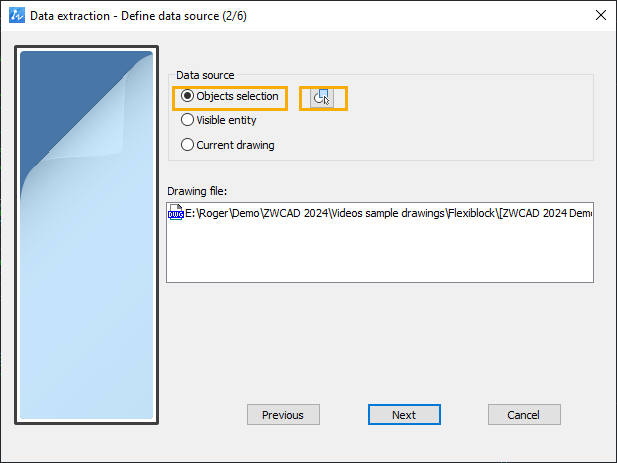

3.[オブジェクト選択]を選択し、アイコンをクリックしてブロックを選択します。
4.[ブロック] をチェックします。

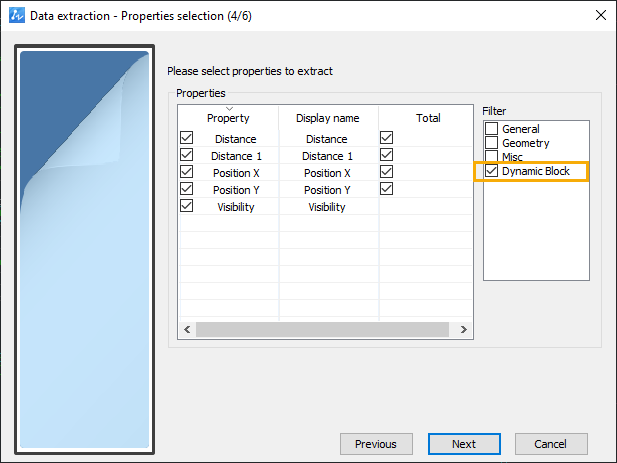

5.[フィルター] の [ダイナミック ブロック] のみをオンにします。

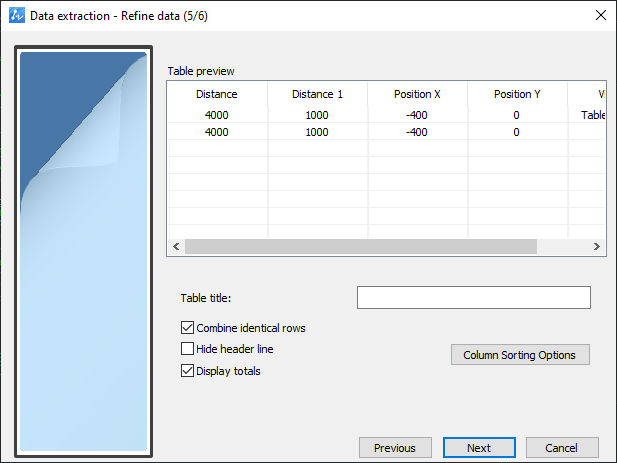

6.データに必要な情報がすべて含まれているかどうかを確認し、[次へ]をクリックします。

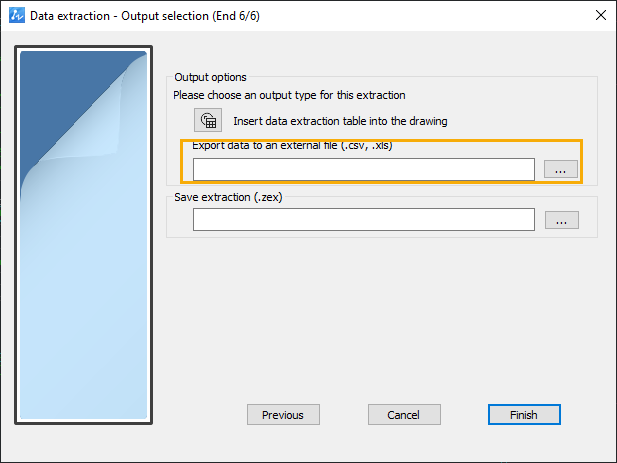

7.データをエクスポートするパスを指定し、[完了]をクリックしてデータをエクスポートします。
