ZWCADのブロックを使用してハッチングをする方法は?
問題:
ZWCADのブロックを使用してハッチングをする方法は?
解決方法:

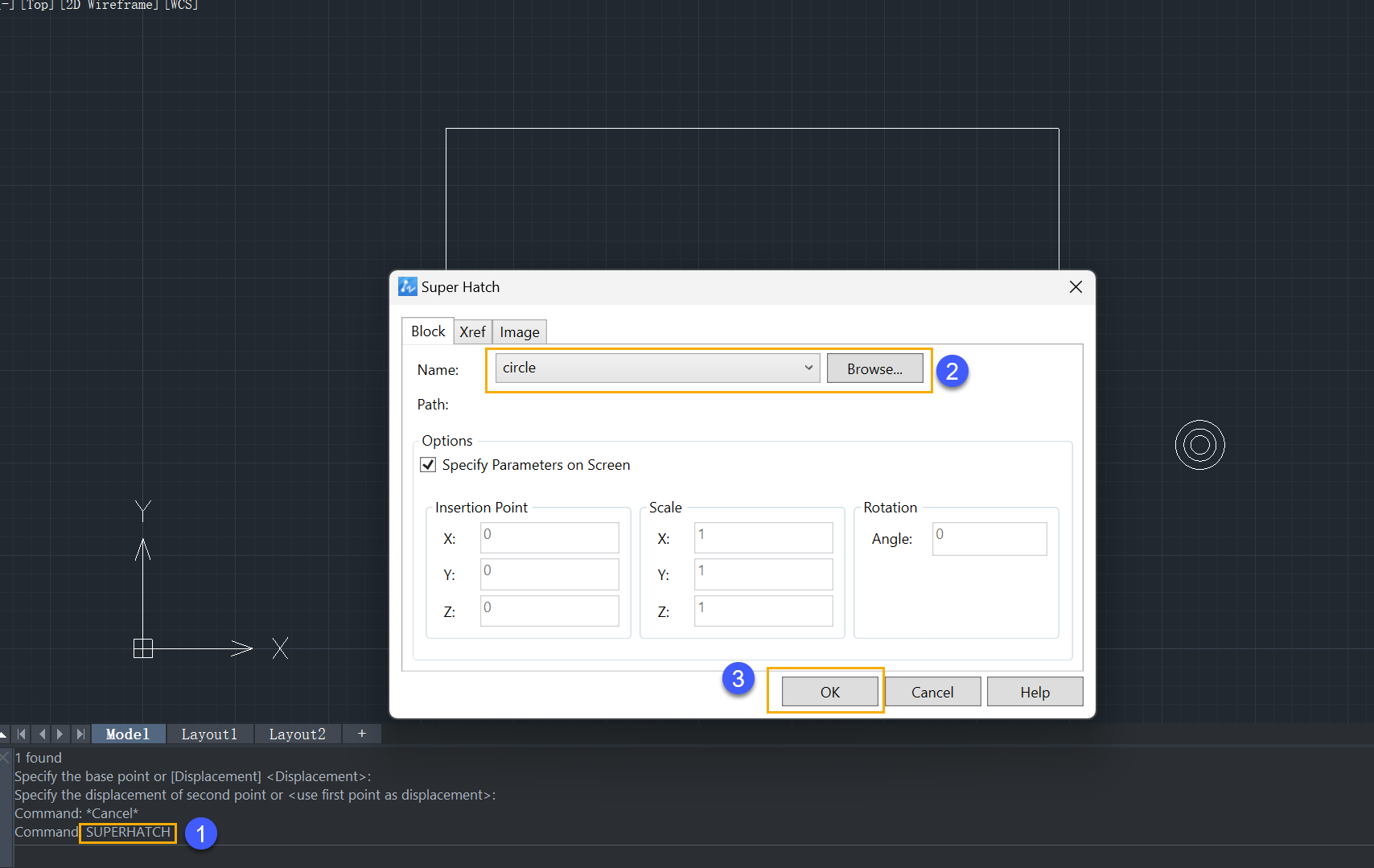

1.メニュー [ET拡張ツール] → [作成] → [スーパーパターンハッチング]コマンドをクリックし、塗り潰すブロックを選択して[OK]をクリックします。
2.コマンドプロンプトに従って、スケール係数、ブロックの回転角度の指定、位置の決定などの操作を完了します。
3.ブロックが画面に配置されると、ZWCADはブロックの周囲にウィンドウを指定するように求めます。このステップでは、紫色のボックスを指定してタイリング(テッセレーション)フレームを指定し、Enterキーを押します。

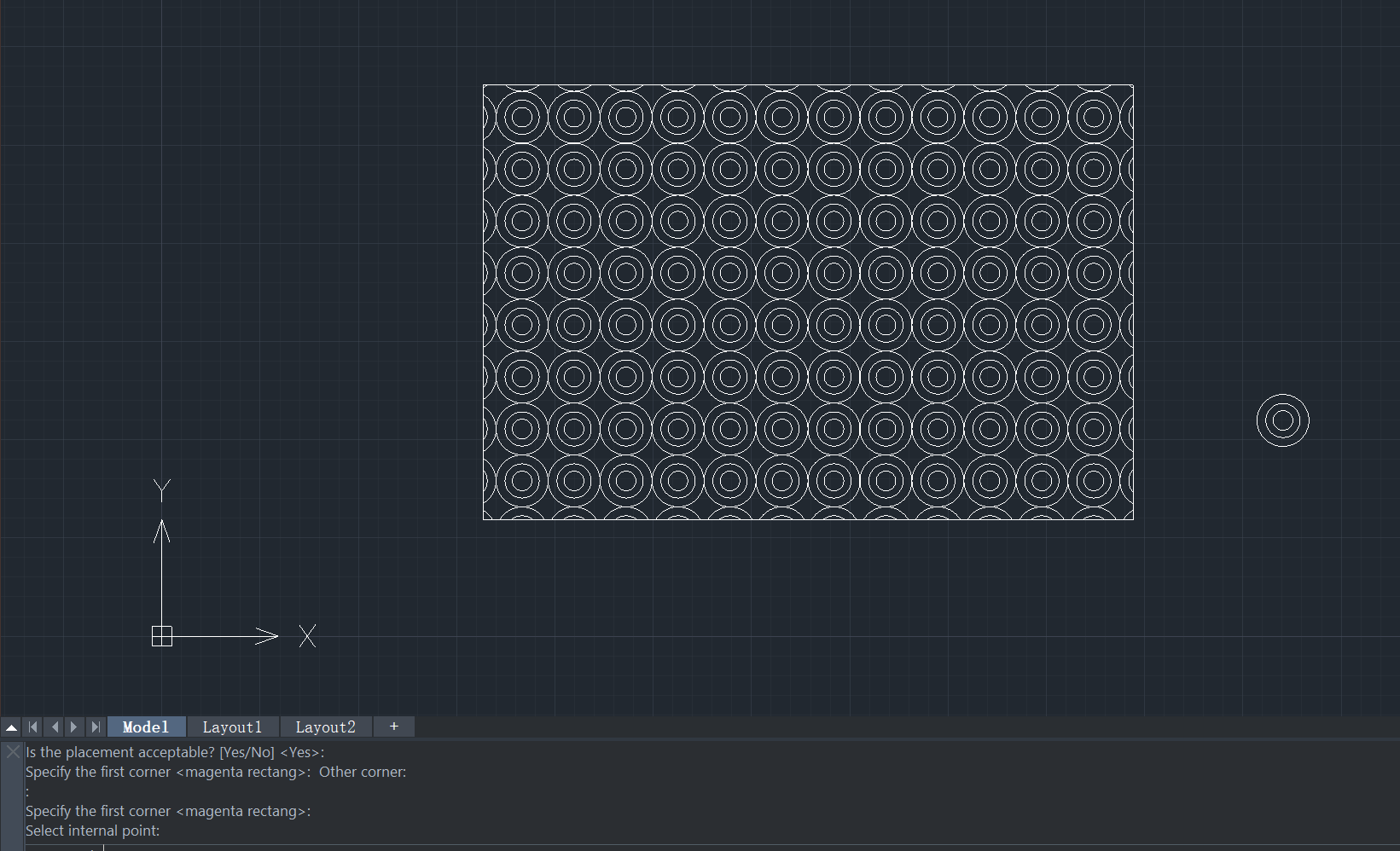

4.最後に、閉じた領域の内部点をピックしてハッチングを追加します。
