ZWCADに挿入した後、ブロックを変更するにはどうすればよいですか?
問題:
1.設計プロセスでは、エンジニアは共通の部品をブロックにしますが、部品が元の部品とわずかに異なるため、変更が必要な場合があります。
2.図面を開くと、画像内のブロックの色が目的の色と一致していませんでした。ブロックの色を変更するにはどうすればいいですか?
解決方法:

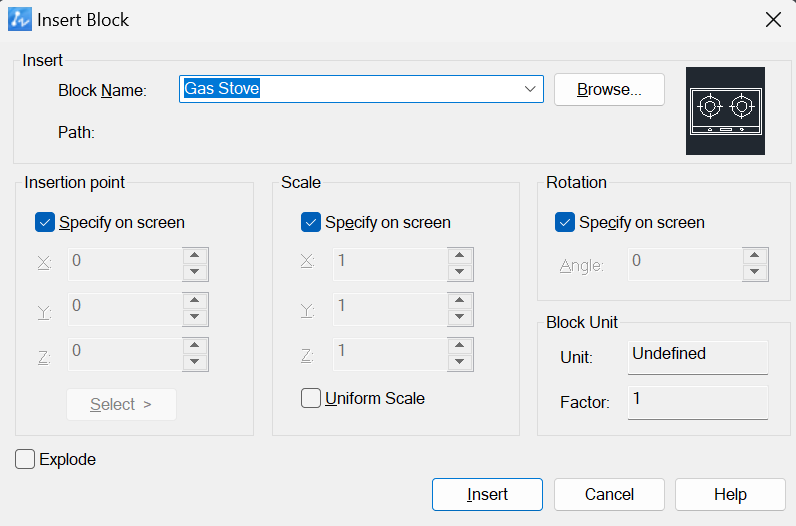

一般的には、オブジェクトのグループをブロックにした後、INSERTコマンドを使用してブロックを挿入します。

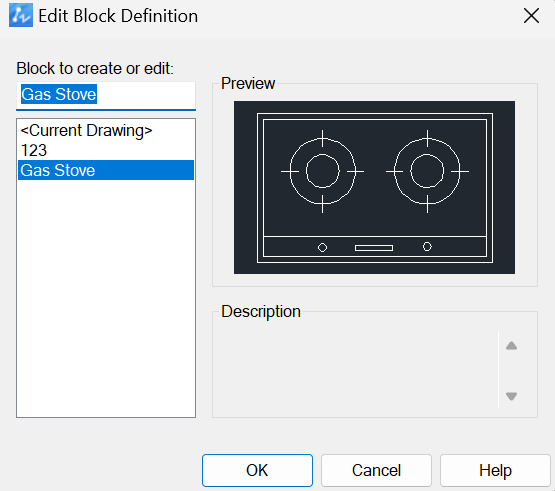

1.ブロックを修正する場合は、ブロックをダブルクリックして[ブロック エディタ]ダイアログ ボックスを開きます。

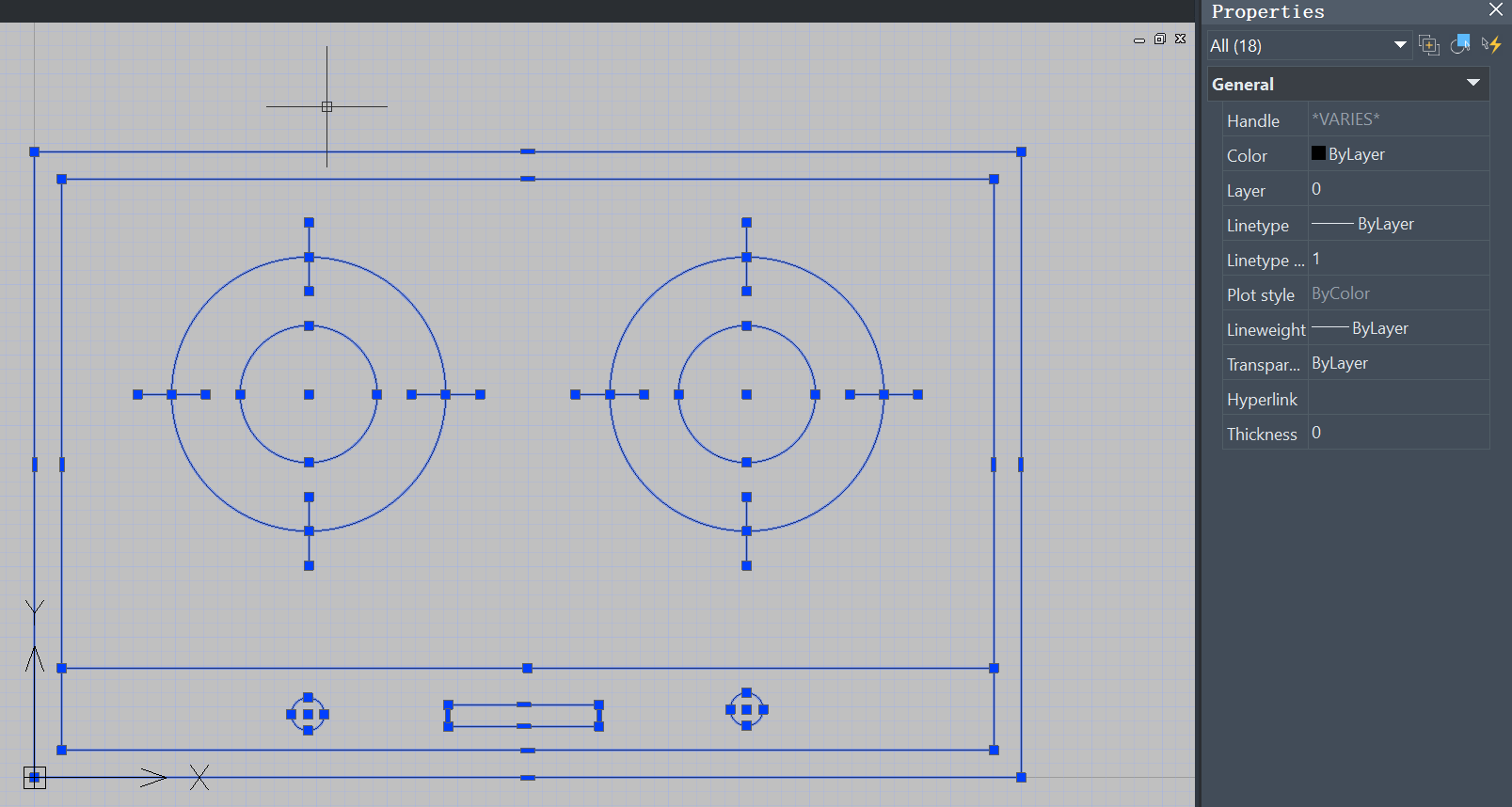

2.変更するブロックを選択し、[OK]をクリックします。この時点では、ブロックはブロック エディタ インタフェースにあり、オブジェクトを追加または削除したり、オブジェクトのプロパティを変更したりできます。

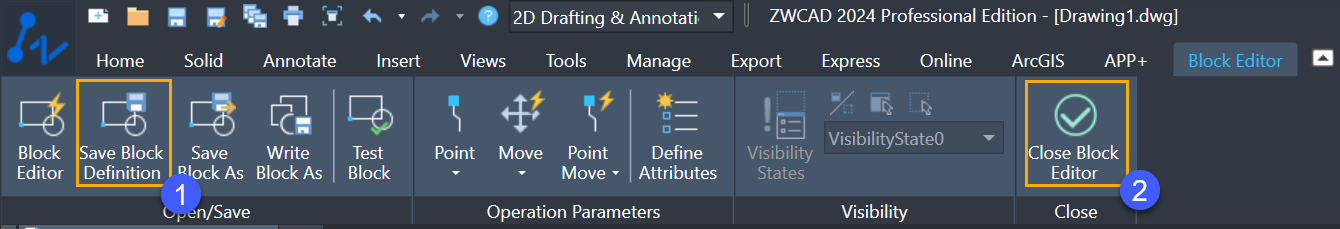

3.修正後、[ブロック定義を保存]をクリックし、[ブロック エディタを閉じる]をクリックしてブロック エディタを終了すると、ブロックは修正されます。
注意: ブロックが画層 0 で定義され、色が ByLayer の場合、ブロックの色と線種は挿入された画層の特性を継承します。ブロックが画層 0 で定義されていない場合、この機能はありません。
