ZWCADで等距離にブロックを挿入する方法は?
問題:
ZWCADで等距離にブロックを挿入する方法は?
解決方法:
1.まず、総間隔に等しい長さの補助線を描き、MEASUREコマンドを実行します。

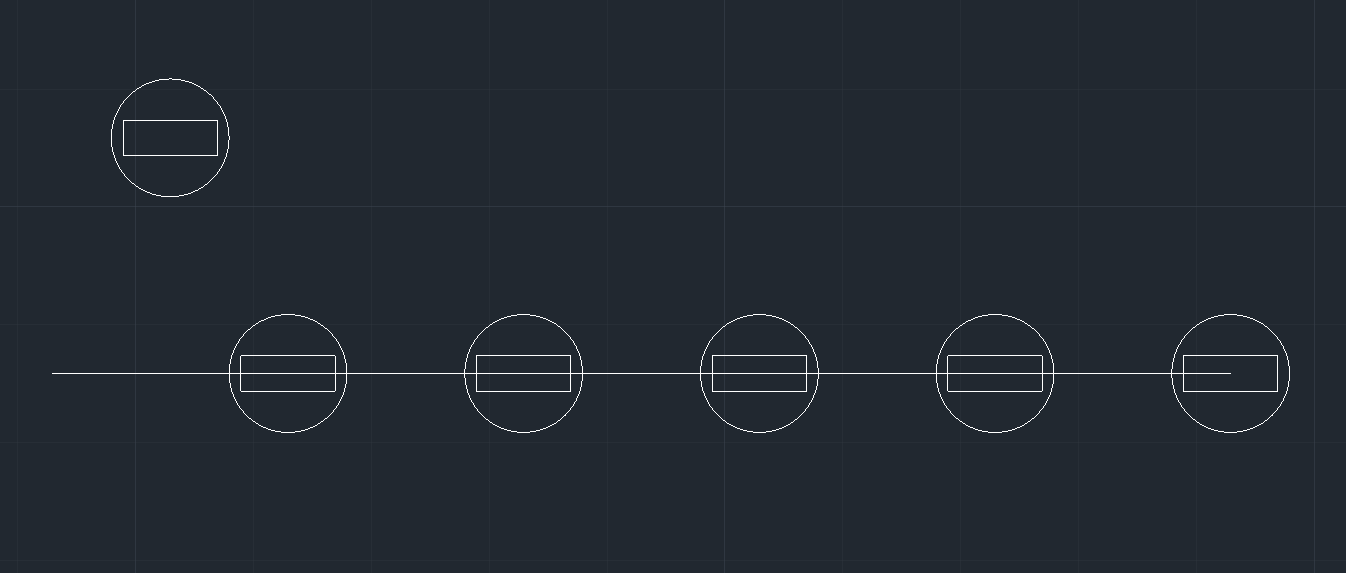

2.以下の手順に従って、等距離のブロックを取得します。
コマンド: MEASURE

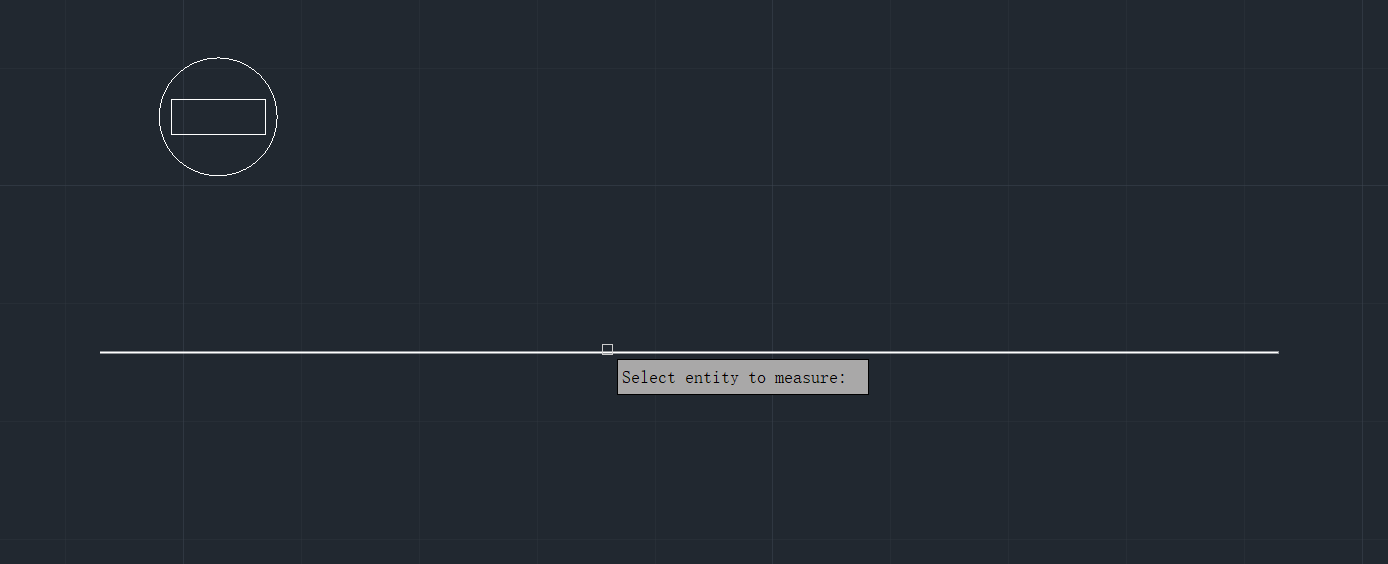

オブジェクトを選択: 補助線を選択します。
セグメント長を選択 または [ブロック(B)]: b
挿入するブロックの名前を入力: 1
エンティティとブロックの位置を合わせますか?[はい(Y)/いいえ(N)]:<Yes>
セグメントの長さを入力:20
ヒント：

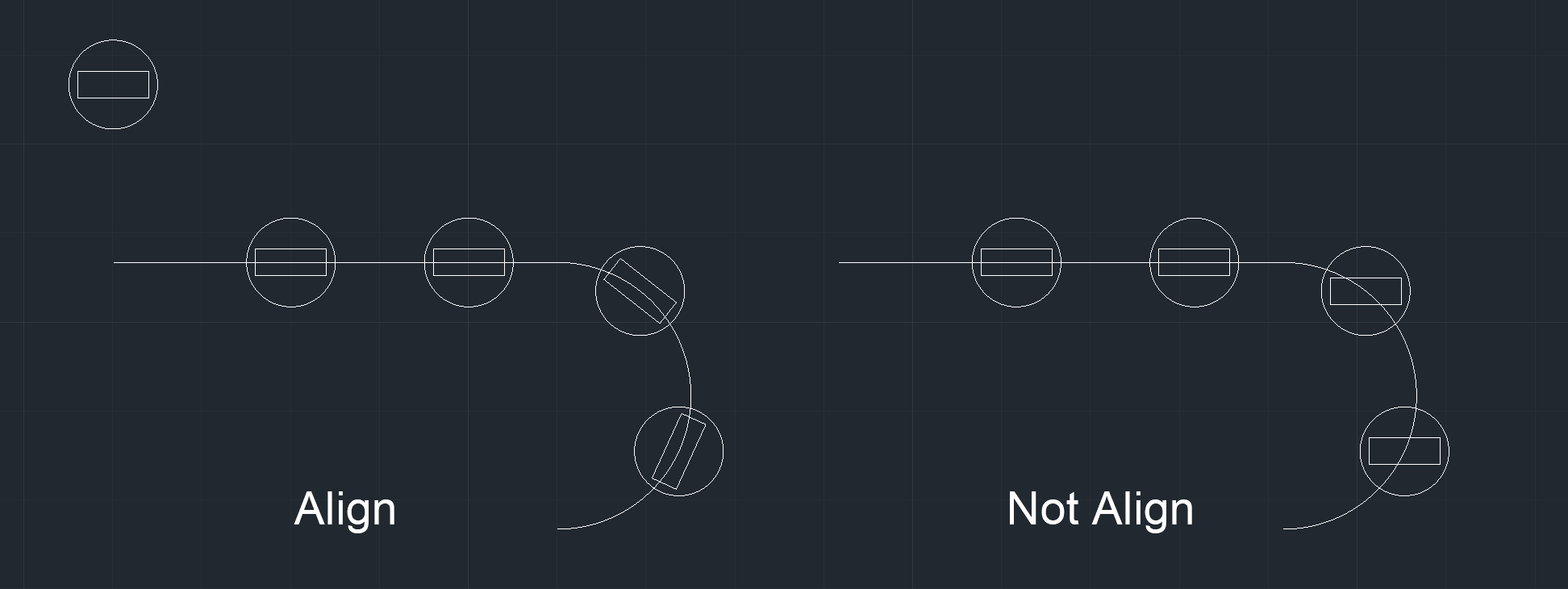

位置合わせ(Align) はい と いいえ の違い
