ZWCADで属性ブロックを作成する方法
問題:
ZWCADで属性ブロックを作成するにはどうすればよいですか?
解決方法:
次の手順では、属性ブロックの作成方法を示す例として、図枠 表題属性ブロックを作成します。

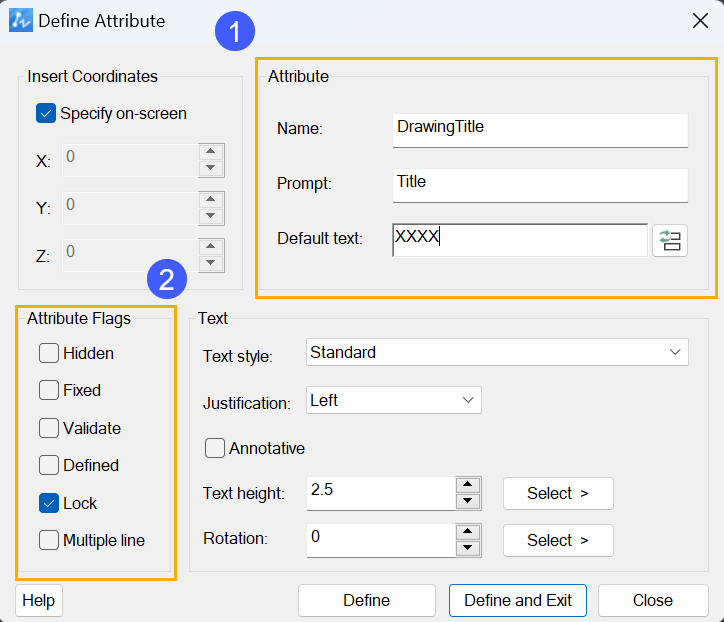

1.メニューから[作成] – [ブロック] – [属性定義] (ATTDEFコマンド)をクリックし、[属性定義]ダイアログ ボックスを開きます。
2.「属性」情報を入力し、「属性フラグ」を設定して、「定義して終了」をクリックします。
3.作図領域で文字の挿入点を指定します。
4.手順 1、2、3 を繰り返して、残りの属性テキストを作成します。

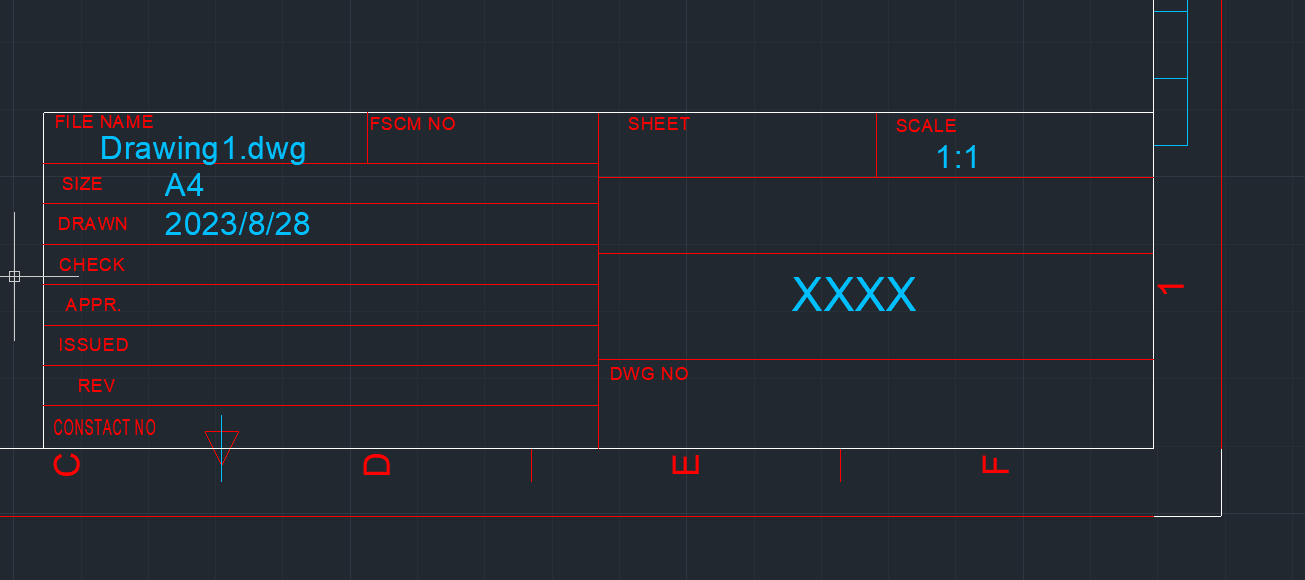

5.すべての属性文字と表題欄オブジェクトを選択し、BLOCK[ブロック]コマンドを使用して属性文字と表題欄を 1 つのブロックとして定義すると、属性ブロックが作成されます。

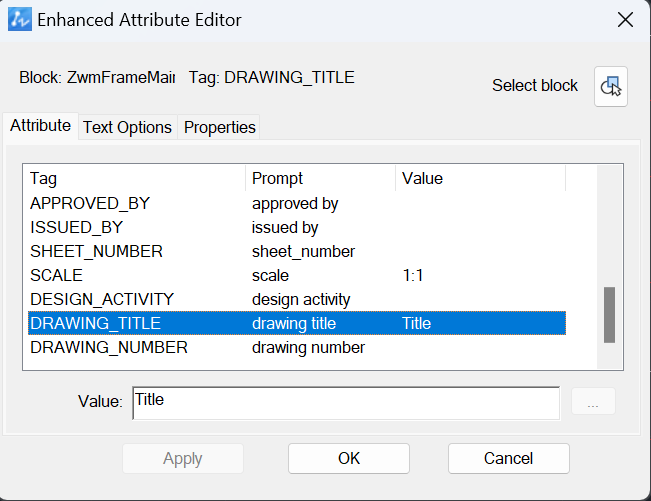

6.属性ブロックが正常に定義されたら、ブロックをダブルクリックして[拡張属性エディタ]ダイアログ ボックスを開き、属性を表示、編集、修正できます。
