ZWCADでブロック属性の順序を変更する方法
問題:

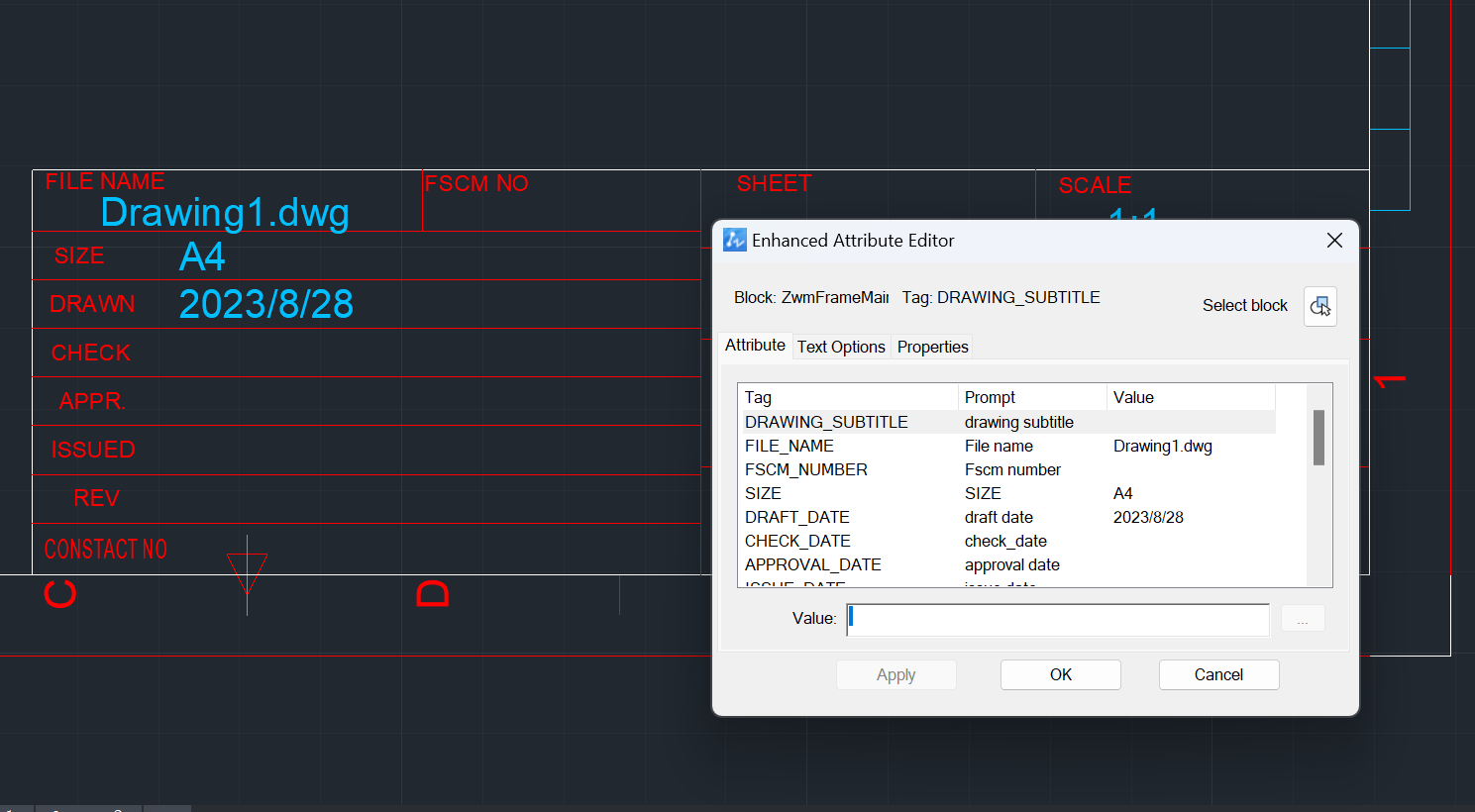

属性ブロックをダブルクリックしたときにブロック属性が一覧表示される順序を変更するにはどうすればよいですか?
解決方法:

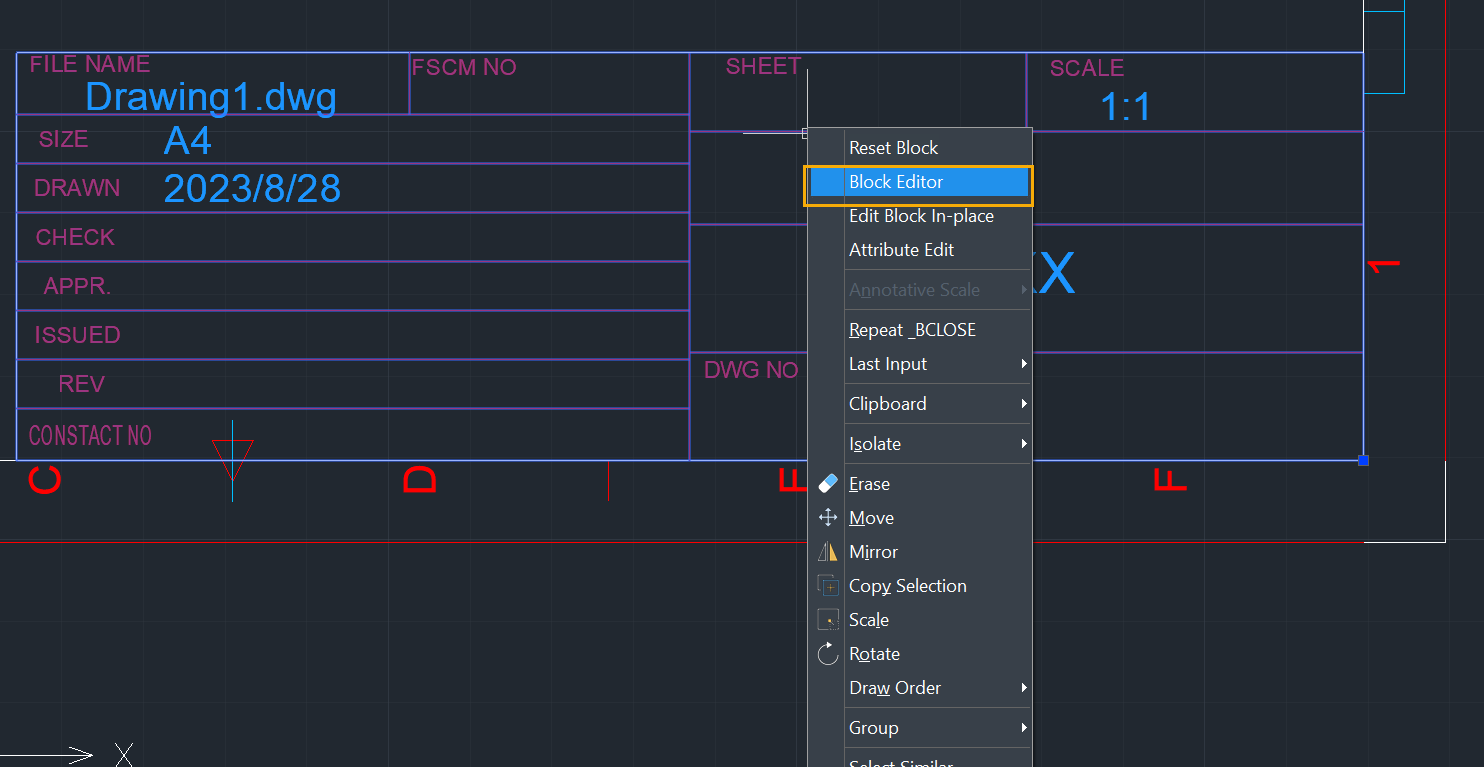

1.属性を含むブロックを選択し、右クリックして[ブロック エディタ]を選択します。

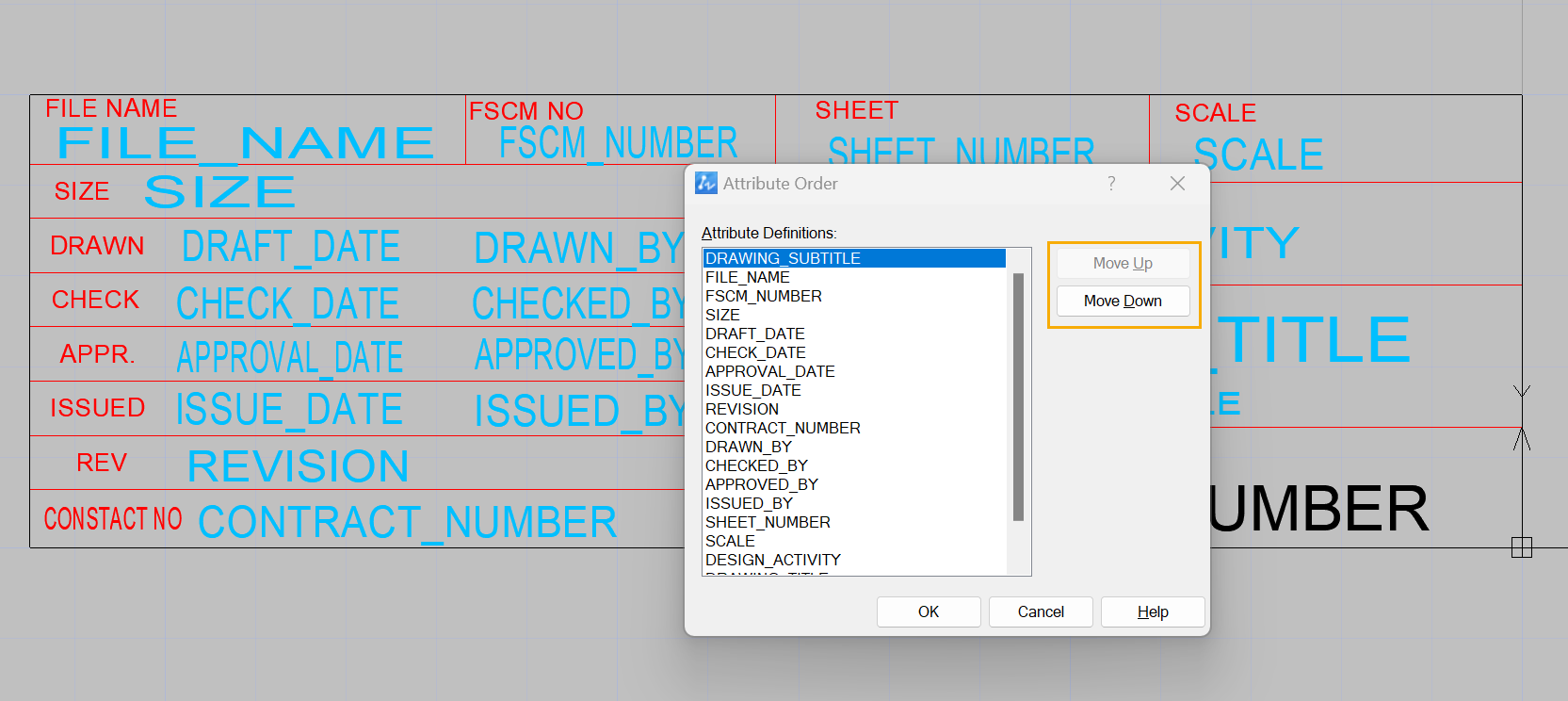

2.BATTORDER[ブロック順序]コマンドを使用して、ブロックの属性の順序を指定します。
注意： BATTORDER[ブロック順序]コマンドは、ブロック エディタでのみ使用できます。
3.ブロック エディタを閉じ、変更を保存します。次回ブロックを挿入すると、属性は新しい順序になります。ATTSYNC[属性同期]コマンドを使用して、図面内の既存のブロック参照を更新します。
