ZWCADでオブジェクトを等間隔に分割する方法
問題:
ZWCADでオブジェクト(直線、ポリゴン、円など)を等間隔で分割する方法は?
解決方法:
点または指定したブロック オブジェクトをオブジェクトに等間隔で挿入するには、2 つの方法があります。

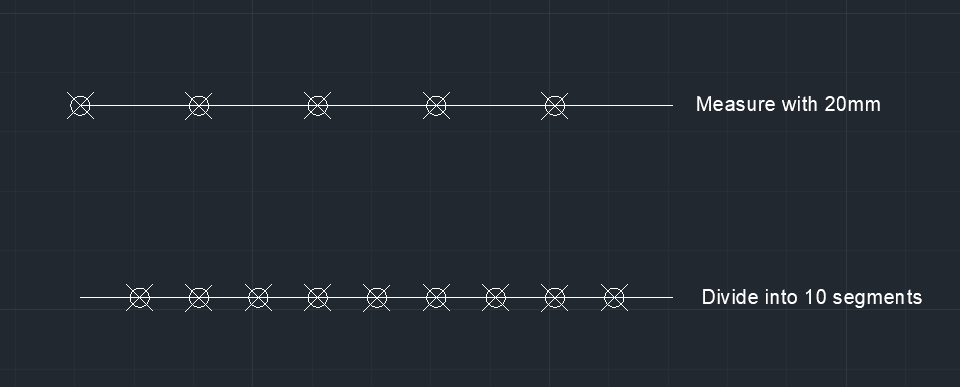

メジャー(MEASUREコマンド)と デバイダ(DIVIDEコマンド)はどちらも、オブジェクトを独立したオブジェクトに分割せず、指定した位置にのみマークを配置します。
メジャー: セグメントの長さを指定して、測定間隔でマークを配置します。
デバイダ:セグメント数を指定して、測定間隔でマークを配置します
分割後にポイントが見つからない場合は、[点の表示スタイル]ダイアログボックスで別のポイントスタイルを選択してください。
コマンドDDPTYPEを実行して、以下を呼び出します。
