ZWCADでグラフィックをカバーするブロックを作成するにはどうすればよいですか?
問題:
ブロックを挿入するとき、このブロックが背後のオブジェクトを覆いたいのですが、ZWCADでこの効果を実現するにはどうすればよいですか?
解決方法:
オプション 1: BLOCKBREAK機能を使用する

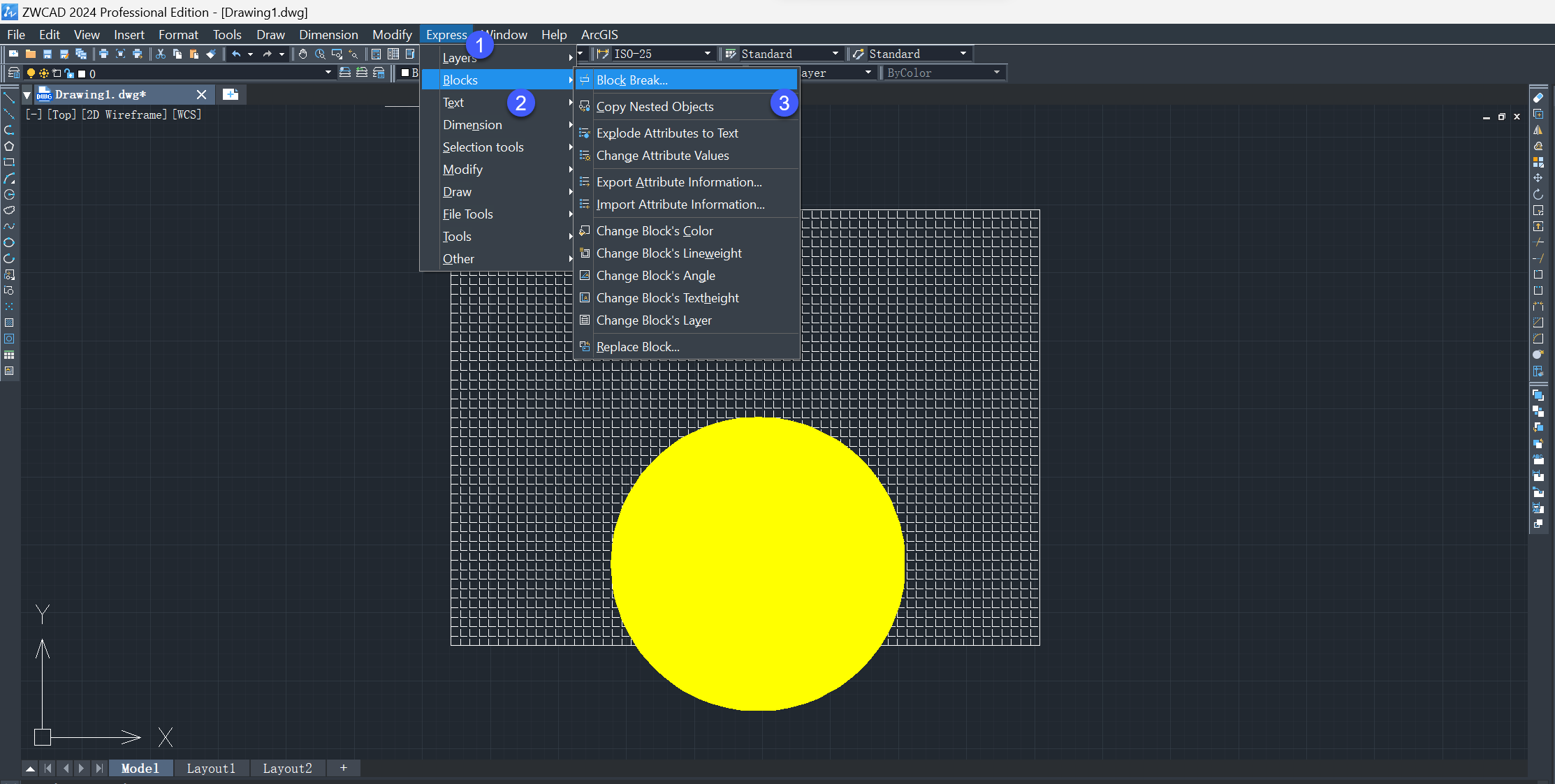

1.メニューから、ET拡張ツール→ブロック→ブロックブレイク(BLOCKBREAK )をクリックします。

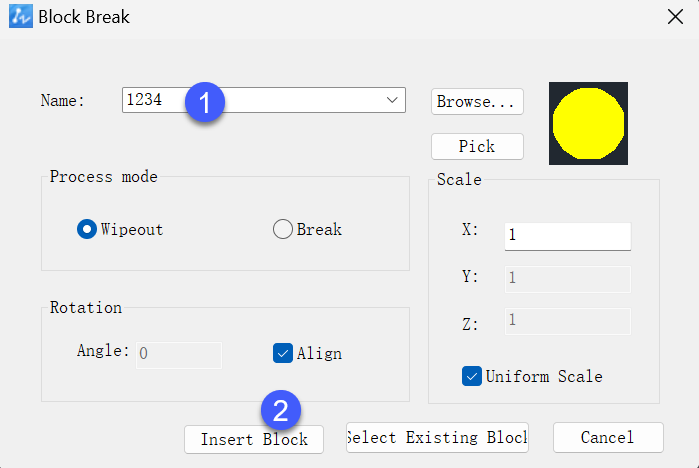

2.[ブロックブレーク]ダイアログ ボックスを開き、挿入するブロックの名前を選択し、[ブロックを挿入]をクリックして、オブジェクトを覆う位置に配置します。

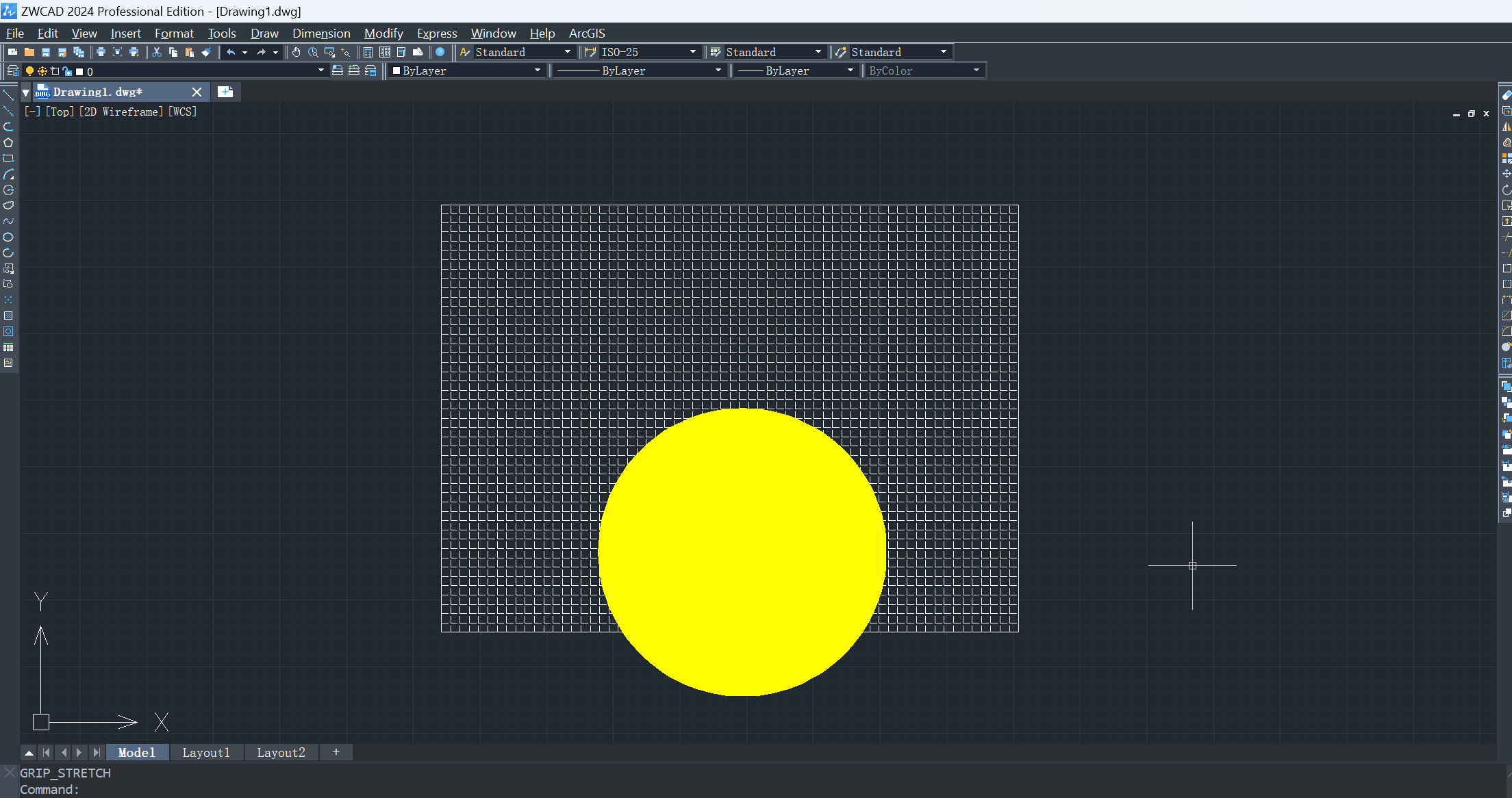

3.
オプション2:ワイプアウト機能を使用する
1.コマンド WIPEOUT を実行し、ブロックする必要がある領域を描画します。

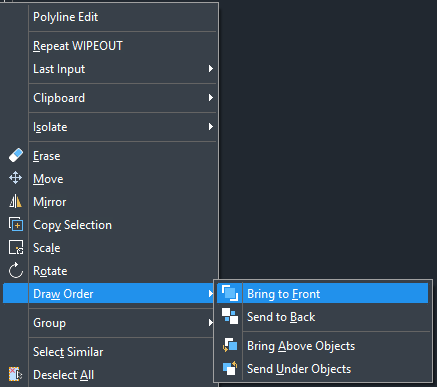

2.右クリックメニューから描画順序を調整して、エンティティを正しい位置に表示または非表示にします。
