製造現場において、品質の安定化や作業効率向上を支えている存在が「治具」です。一見すると補助的な存在に思われがちですが、治具の出来・不出来は、加工精度や組立品質、生産性に直結します。
近年は、治具設計にも3D CADの活用が進み、設計意図の可視化や干渉確認、流用設計が当たり前になりつつあります。本記事では、治具設計の基礎から、設計の考え方、実践的な治具設計の進め方までを体系的に解説します。
治具とは何か
治具とは
治具とは、加工・組立・検査などの際に工作物（ワーク）を固定し、工具の案内（ガイド）や位置決めを行うための補助装置のことです。英語の「Jig」に漢字を当てたもので、単なる固定具以上の役割を持ちます。製品そのものではありませんが、製品品質を支える「縁の下の力持ち」と言える存在です。
治具が果たす役割
治具の最大の役割は、「人に頼らない再現性」を作ることです。熟練作業者の感覚や経験に依存していた作業を、治具によって誰でも同じ品質で実行できる状態にします。
代表的な役割は以下の通りです。
- ワークの位置決め
- 姿勢・方向の保持
- 作業者のばらつき低減
- 加工、検査精度の安定化
得られる効果として、不良率の低減、作業時間の短縮などがあり、生産現場の底上げにつながります。

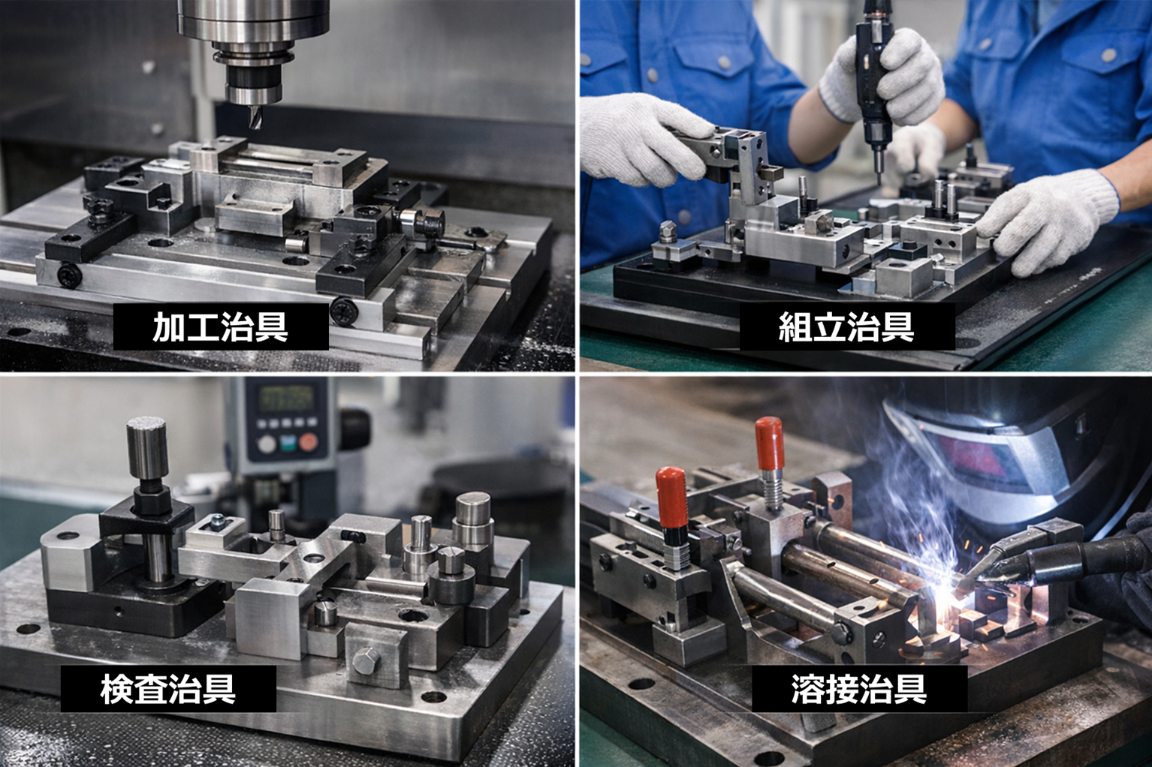

治具の主な種類と用途
治具には用途ごとにさまざまな種類があります。代表的なものを紹介します。
加工治具
工作機械での加工時に、ワークを正確な位置・姿勢で固定するための治具です。加工精度を左右する重要な存在です。
組立治具
複数部品を正しい位置関係で組み立てるための治具です。作業性と再現性が重視されます。
検査治具
寸法や形状、位置関係を素早く確認するための治具です。量産現場では検査時間短縮に大きく貢献します。
溶接治具
溶接時の熱変形を考慮しながら、部品を固定する治具です。剛性と作業性のバランスが重要です。
治具設計の基本原則と一般的な流れ
治具設計では、単に「固定できればよい」わけではありません。
以下の３つの基本原則が重要になります。
- 過剰拘束を避け、位置基準の明確化
- 作業者の使いやすさ、脱着、段取り替えのしやすさを考慮する
- 剛性や強度を考慮した製作コストと寿命のバランス
コスパ最強の高性能 All-in-One 3D CAD/CAE/CAM
永久ライセンスで313,000円～
登録不要！フォームの入力だけでOK！
実際、製品そのものだけでなく、加工・組立・検査といった各種治具の設計にも広く活用されています。具体的な設計の手順としては、まずワーク（対象物）の3Dモデルを正確に配置し、その上で治具部品を順に配置・作成していきます。
1. ワークデータの取り込みと配置

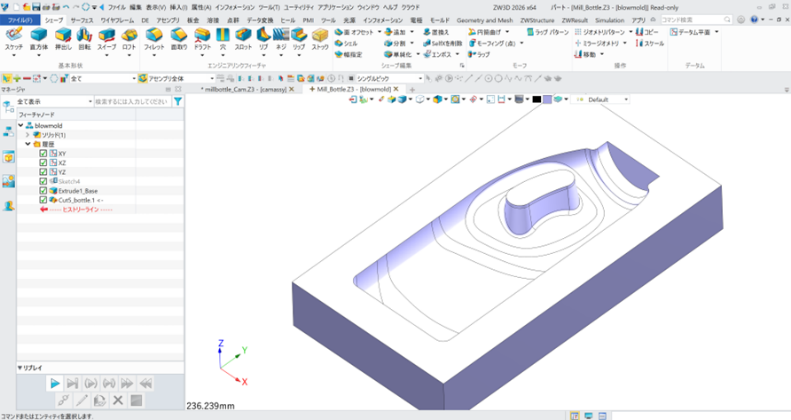

2. ブーリアン演算を使用して製品形状の受け側を作成
3. 製品の形状を基に干渉を避けながらベースプレートやクランプ、位置決めピンを配置
4. 干渉チェックで組付けミスがないか事前検証

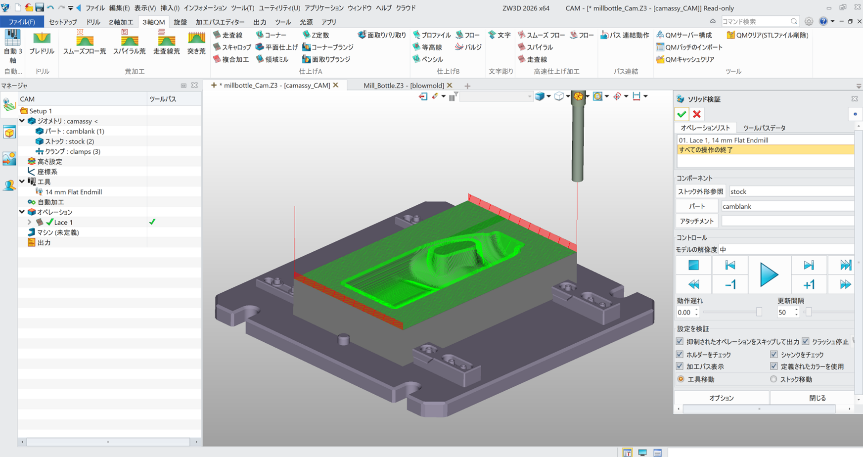

5. 治具製作するための図面作成やCAMデータの作成
ZW3Dを使った治具設計のメリット
- マルチCAD対応
他のCADデータ（CATIA, STEP, Parasolid等）を読み込めるため、取引先のデータを修正することなく設計を開始できます。
- 柔軟な編集能力
履歴のないデータ（ノンヒストリ）でも、ダイレクト編集機能で素早く形状変更が可能。
- 一気通貫のCAM連携
ZW3DはCADとCAMが一体型のため、設計した治具そのものの加工プログラム作成までがスムーズです。
治具設計に関するよくある質問
治具設計は3D CADが必須ですか？
必須ではありませんが、実務では3D CADの活用が強く推奨されます。特に複雑形状や干渉が絡む治具では、2D図面だけでの検討には限界があります。
治具設計でよく使われる機能にはどのようなものがありますか？
アセンブリ機能とブーリアン演算です。 複数の部品を組み合わせるアセンブリ機能、そしてワーク形状を差し引いて「受け」を作るブーリアン演算は、治具設計のスピードを左右する重要な機能です。ZW3Dには、充分なアセンブリ機能とブーリアン演算の機能が搭載されています。

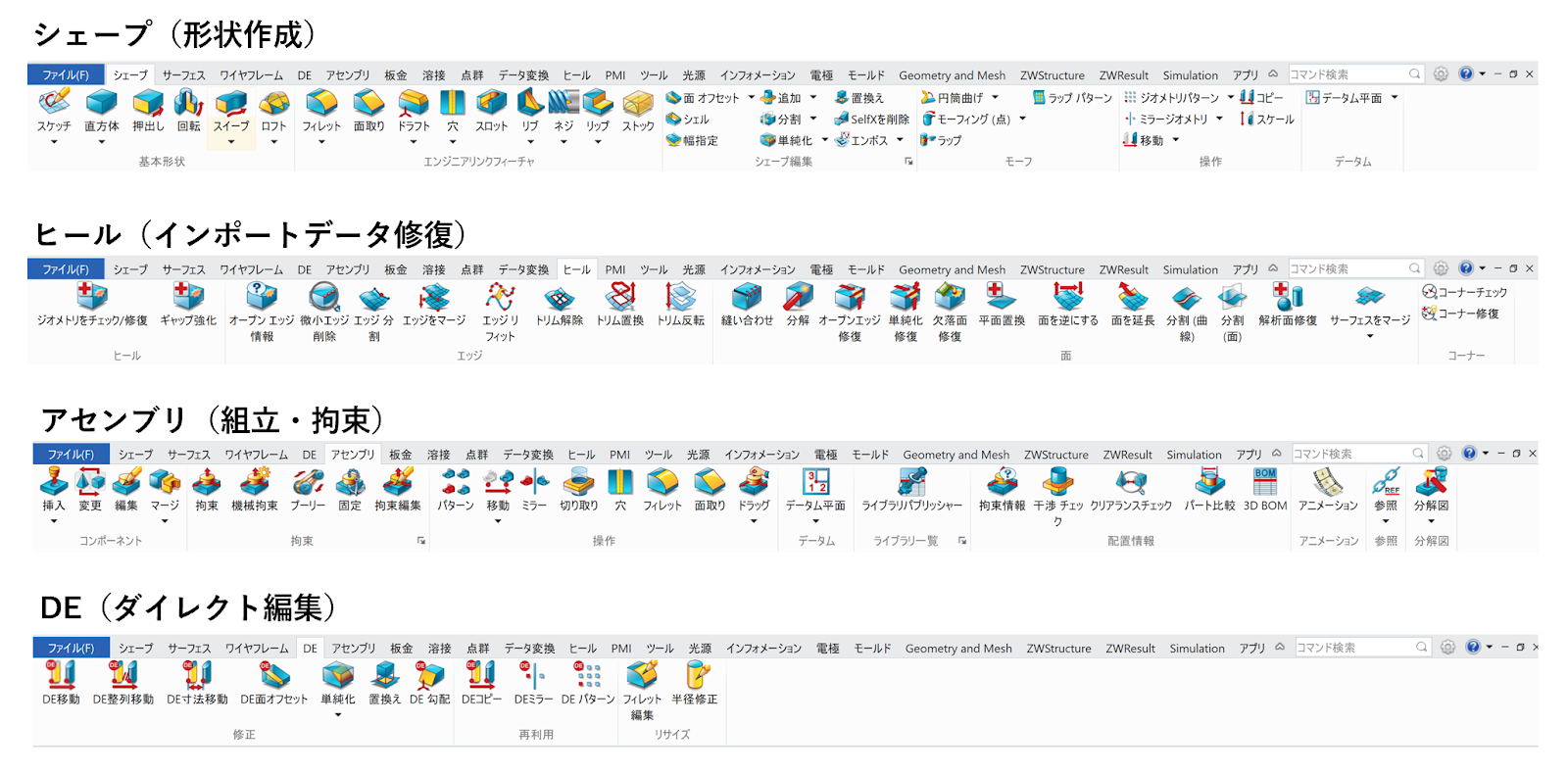

ZW3Dの豊富な機能群
治具の精度はどこまで必要ですか？
治具が製品と同じ精度では、公差の積み重ねで不良品が出てしまう場合があります。一般的には製品の公差の1/3〜1/10が目安と言われていますが、状況により異なります。過剰な精度はコストアップに直結するため、重要な基準面以外は適正な精度に抑えるのが設計者の腕の見せ所です。
まとめ
治具設計は、製造工程の「自動化」や「省人化」の第一歩です。基本原則を理解した上で、ZW3Dのような高機能3DCADを活用すれば、設計ミスの防止と大幅な工数削減が実現できます。
設計者の「頭の中の治具」から「誰もが理解できる治具」へと進化させることができます。治具設計を単なる付帯作業と捉えるのではなく、製造品質を支える重要な設計業務として見直すことが、これからのものづくりには求められています。
今回ご紹介した3DCAD「ZW3D」は、30日間の無料体験版がありますので、ぜひ、一度、お試しください。
30日間の無料体験版のダウンロードは、こちらから
【公式】ZWSOFT 製品ダウンロードセンター - 30日間無料体験
【入門・初心者向け】ZW3Dの始め方と使い方について～3D CADの覚え方のコツ教えます~
【初心者向け】ZW3Dの始め方ガイド2026｜3D CADを効率よく覚える5つのコツ
筆者プロフィール（小原照記 おばらてるき）
いわてデジタルエンジニア育成センターのセンター長、3次元設計能力検定協会の理事長も務める。3D CADを中心とした講習会を小学生から大人まで幅広い世代の人に行い、3Dデータを活用できる人材を増やす活動や企業へ技術的なサポート支援もしている。WEBブログやSNS、YouTubeを「テルえもん」という名前で情報発信中。
