CAEソフトと流体解析（CFD）の関係は何ですか？

CAEソフトは、設計した製品や構造の性能を解析・評価するツールです。その中で流体解析（CFD）は、液体や気体の流れ、圧力、温度分布などを評価する解析分野です。PhoenicsやAnsys Fluent、STAR-CCM+などのCFDソフトは、CAEの中でも流体に特化しており、自動車の空力設計や発電プラントの燃焼制御、冷却・換気システムの最適化などに活用されます。

CAEソフトとは？種類・活用分野・選び方とおすすめソフト一覧

製品開発や設計の現場では、試作や評価にかかる時間やコストを削減することが求められます。そのような課題を解決するのがCAE（Computer Aided Engineering）ソフトです。CAEソフトを活用することで、設計段階で製品の性能や信頼性をシミュレーションでき、開発の効率化や品質向上につながります。

本記事では、CAEソフトの概要、種類、選び方、メリット・課題、おすすめソフトまでをわかりやすく紹介します。

CAEとは

CAE（Computer Aided Engineering）は、コンピュータを用いて製品の解析・評価・最適化を行う技術およびソフトウェアの総称です。設計者やエンジニアは、CAEを使うことで試作前に強度や熱、流体挙動などを確認でき、開発の失敗リスクを減らすことが可能です。

CAD・CAMとの違いと関係性

製品開発の現場では、設計から製造、評価まで多くの工程が連携して進められます。その中でCAD・CAM・CAEは、それぞれ異なる役割を持ちながらも、互いに補完し合う関係にあります。

CAD （Computer Aided Design）：設計図や3Dモデルを作成するツール
CAM （Computer Aided Manufacturing）：製造プロセスの計画や加工支援を行うツール
CAE （Computer Aided Engineering）：設計したモデルの性能を解析・評価し、最適化を行うツール

CAEはCADで作成したモデルを解析対象として使用することが多く、設計と解析を密接に連携させることが可能です。また、製造業（機械、自動車、航空宇宙など）、建設・土木・インフラ、電子機器・熱設計、エネルギー・化学・プラント設計など、多くの産業で利用されています。

CAEソフトの主な種類と解析分野

CAEソフトは、製品や部品の性能を設計段階で確認・最適化するために、さまざまな解析手法を提供しています。解析対象や目的に応じて、適切な解析手法を選ぶことが重要です。

構造解析（FEM／有限要素法）

構造物の強度、変形、応力を評価する解析です。部品の破損リスクや耐久性を事前に確認できます。

流体解析（CFD）

液体や気体の流れ、圧力、温度分布を解析する技術です。自動車の空力解析や冷却システム設計に活用されます。

熱解析・熱応力解析

温度変化による応力や熱伝導を解析することで、電子部品や機械部品の耐熱設計に役立ちます。

振動・騒音解析

機械や構造物の振動特性、騒音の発生状況を解析し、快適性や安全性の向上に貢献します。

マルチフィジックス解析

構造、流体、熱など複数の物理現象を同時に解析する高度なCAE解析です。複雑な製品やシステム設計に欠かせません。

これらの解析手法を適切に組み合わせることで、製品設計の信頼性を高め、開発期間やコストの削減にもつなげることができます。

CAEソフト比較表：機能・価格・操作性まとめ

ソフトウェア名	主な用途	特長	価格帯（目安）	操作難易度
ZWPHOENICS	CFD（流体解析）	高信頼性、直感的操作、圧縮性・非圧縮性流体・単相/多相流・層流/乱流・燃焼・化学反応・自由表面流・熱流体解析対応。高度な解析では前処理やメッシュ設定の習熟が必要	中	★★★☆☆
Ansys Fluent	CFD	高精度、乱流・燃焼解析・流体–構造連成対応。マルチフィジックス解析も可能で複合現象に対応。操作やメッシュ設定には学習が必要	高	★★★★☆
Simcenter STAR‑CCM+	CFD＋熱/多物理	流体解析＋熱・粒子流・電磁場など複合物理に対応。直感的GUIとポスト処理で解析結果の確認が効率的。システム要件やライセンスコストは高め	高	★★★★☆

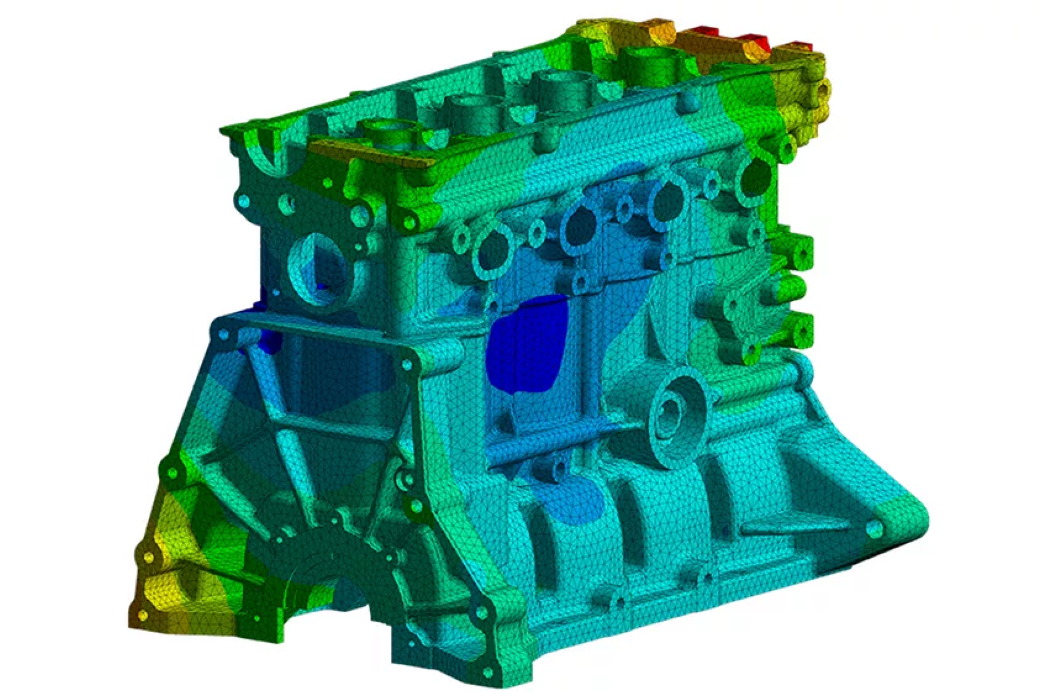

Ansys Mechanical	構造/FEM	線形・非線形解析対応、応力・変形評価、最適化まで対応。大規模アセンブリや複雑材料解析可能。高度な解析条件では前処理やモデル設定に注意	高	★★★★☆

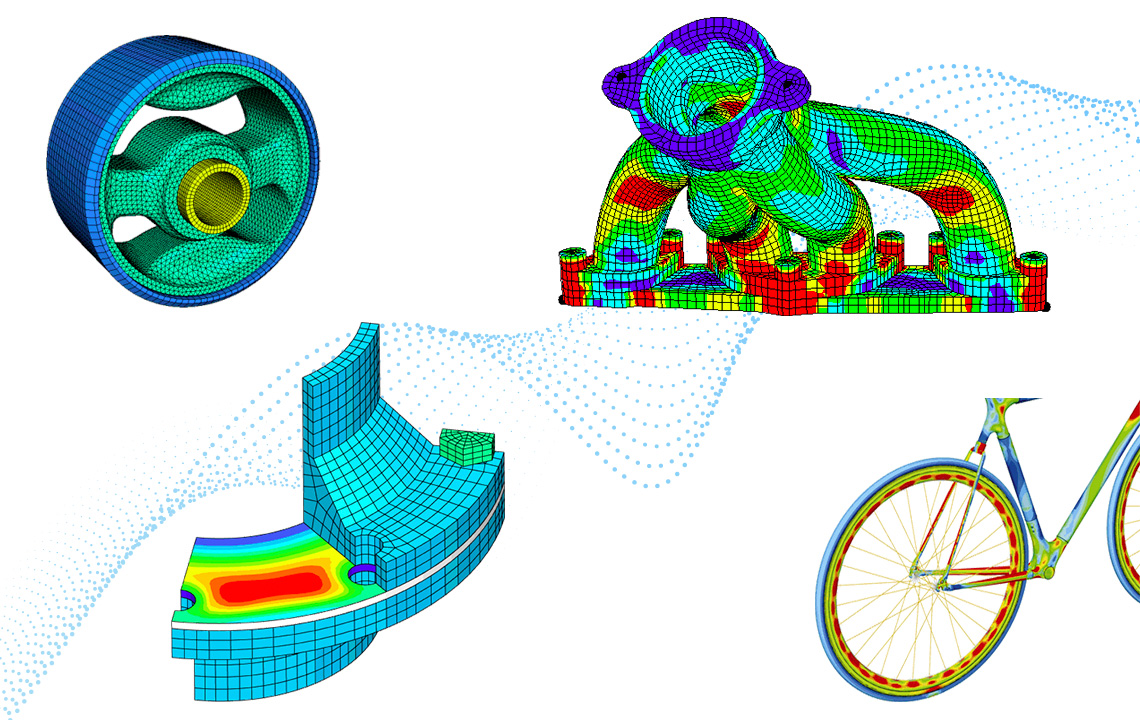

Abaqus	構造/FEM	複雑材料・非線形解析に強く、機構解析から材料非線形まで幅広く対応。操作の自由度が高いため習熟が必要	高	★★★★☆

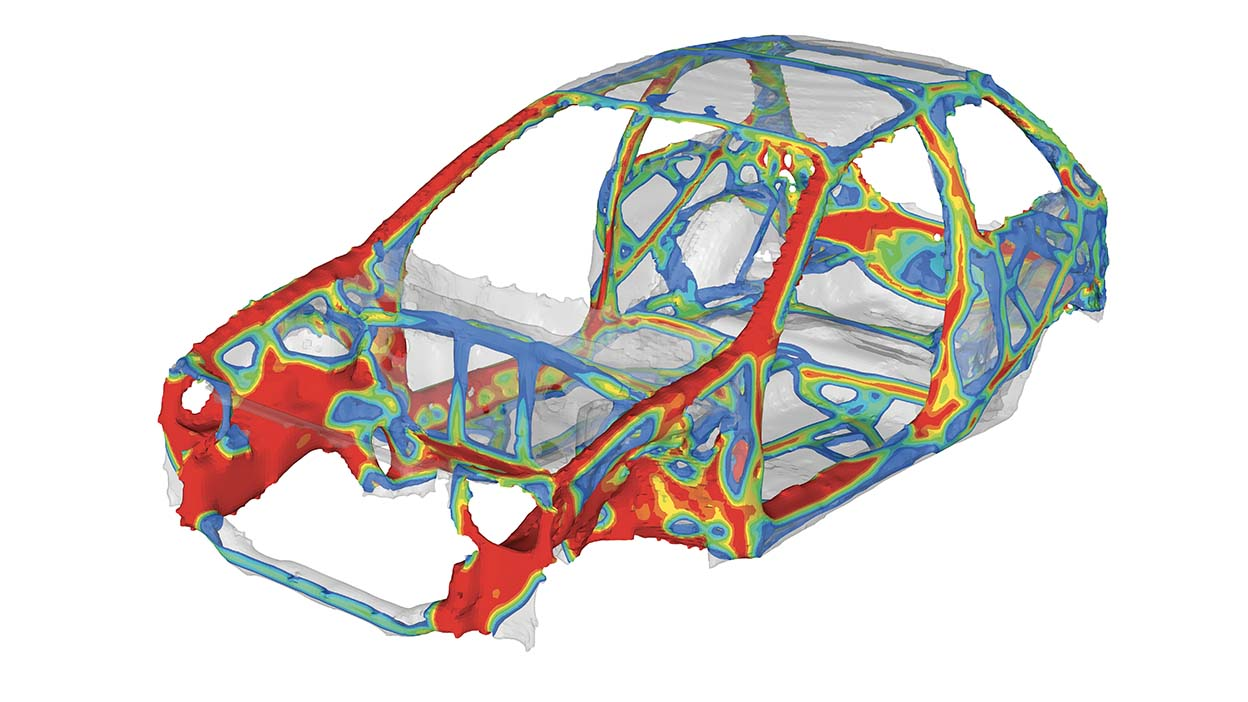

Altair OptiStruct	構造/最適化	トポロジー最適化・軽量化設計に特化。熱–構造連成解析や動的解析も対応。最適化解析には設計条件や材料特性の入力精度が重要	高	★★★★☆
COMSOL Multiphysics	マルチフィジックス	熱・流体・電磁場・構造など連成解析可能。用途に応じてモジュール追加可能。多機能ゆえに初期設定やモジュール選定には注意が必要	中〜高	★★★☆☆

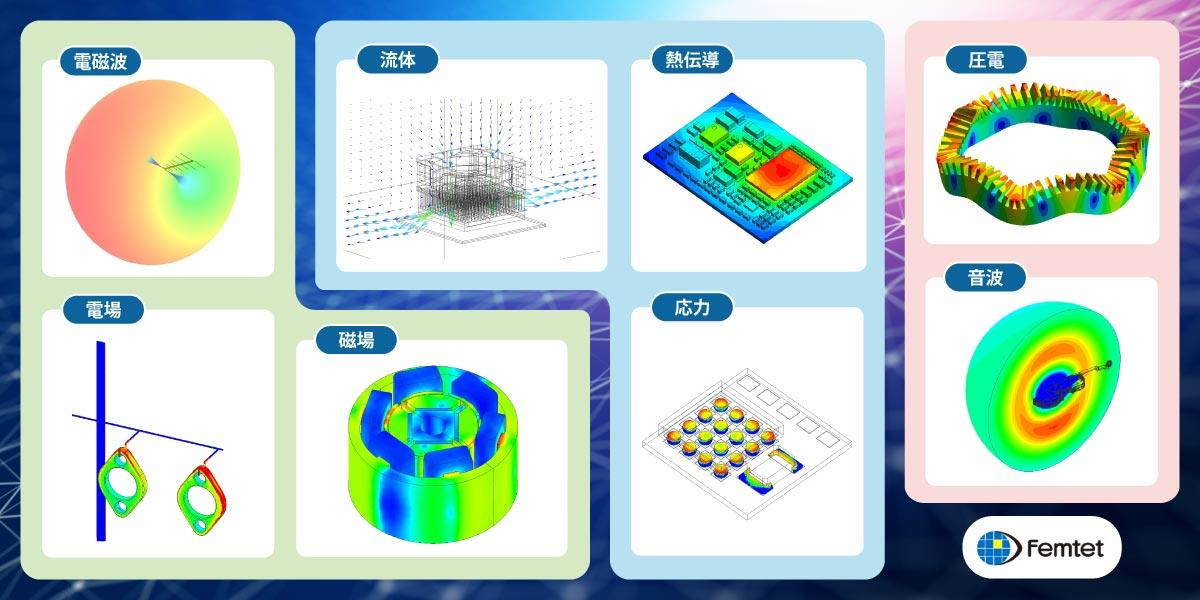

Femtet	熱・構造解析	国内利用者多く、日本語サポート充実。熱–構造連成解析など製品開発に必要な機能を幅広く提供。高度な解析ではモジュールやライセンス確認が重要	中	★★★☆☆
SolidWorks Simulation	CAD一体構造解析	設計者向け、CADモデルをベースに構造・熱解析可能。設計と解析の同時進行が可能だが、大規模モデルや高精度解析では計算時間に注意	中	★★☆☆☆

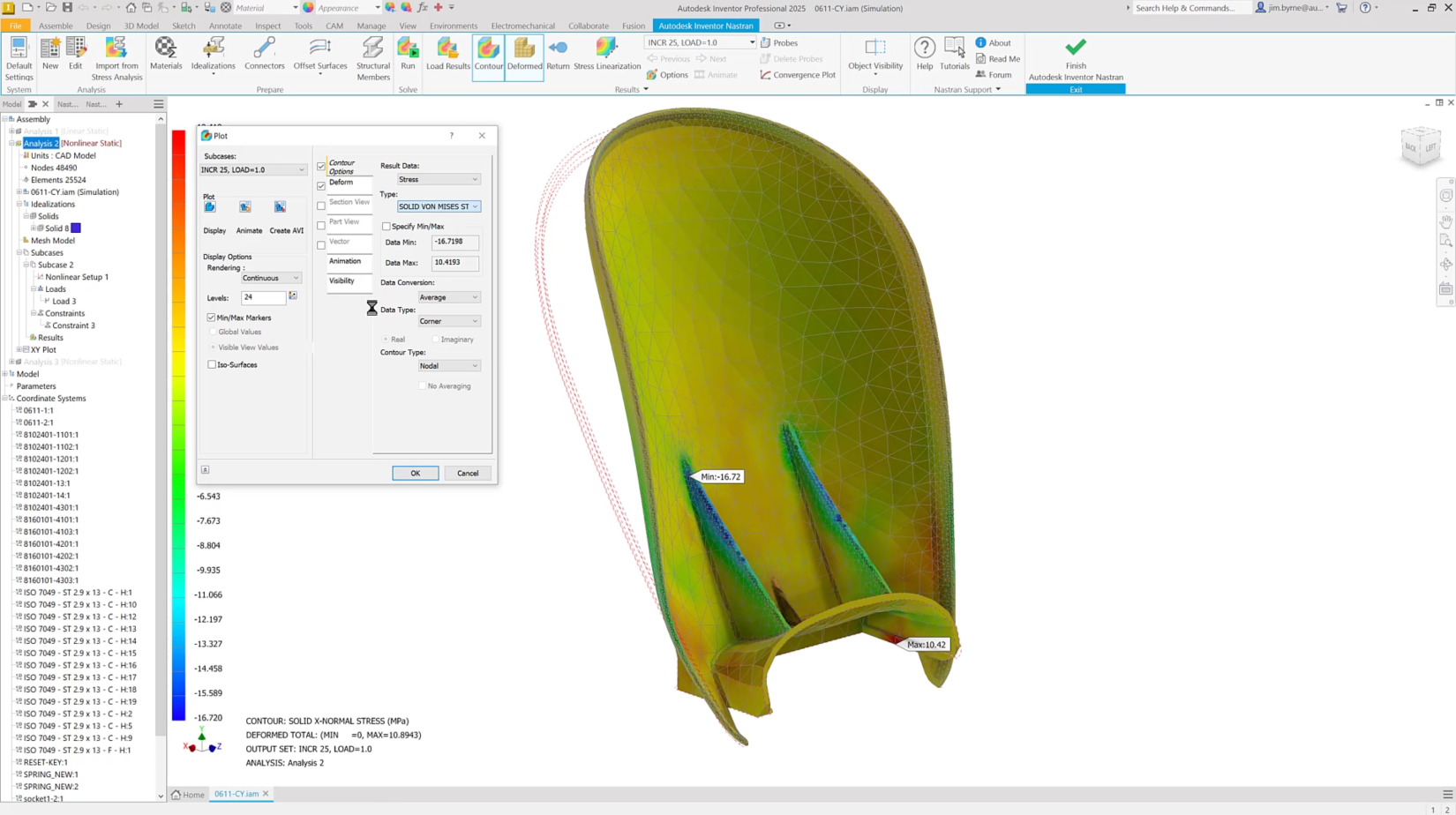

Autodesk Inventor Nastran	CAD一体解析	InventorCADと統合、Nastranソルバーで構造・熱解析可能。設計者向け環境で解析できるが、複雑解析や大規模アセンブリでは追加設定や専用ソルバーの活用が必要	中	★★☆☆☆

CAEソフトを選ぶ際のポイント

CAEソフトを導入する際には、単に機能が豊富なだけでなく、実務で効率的に使えるかどうかも重要です。選定の際には以下の点を確認すると良いでしょう。

必要な解析機能に対応しているか
自社の設計・開発で必要な解析種類（流体、構造、熱、マルチフィジックスなど）に対応しているかを確認します。特定の解析に特化したソフトは高精度ですが、他の解析が必要な場合はマルチフィジックス対応も検討すると安心です。

解析精度と信頼性
結果の信頼性は設計判断に直結します。ソルバーの精度、計算モデルの妥当性、過去の産業利用実績などを評価しましょう。実務レベルの複雑な問題に対応できるかも重要です。

CADとの連携性・データ互換性
設計データとの連携がスムーズであることは、作業効率に大きく影響します。CAD一体型CAEなら設計と解析の同時進行が可能で、データ変換の手間を削減できます。

導入コストとライセンス形態
ソフトウェアの価格だけでなく、モジュール追加や解析規模に応じたライセンス形態も考慮します。中長期的な運用コストを含めて判断すると失敗が少なくなります。

操作性・使いやすさ
高機能でも操作が複雑だと学習コストや誤操作のリスクが増えます。GUIの直感性や操作フローの分かりやすさ、マニュアルやチュートリアルの充実度も重要です。

よくある質問（CAEソフトの導入・活用）

CAEソフトと流体解析の関係は何ですか？

CAEソフトは、設計した製品や構造の性能を解析・評価するツールです。その中で流体解析（CFD）は、液体や気体の流れ、圧力、温度分布などを評価する解析分野です。ZWPHOENICSやAnsysFluent、STAR‑CCM+などのCFDソフトは、CAEの中でも流体に特化しており、自動車の空力設計や発電プラントの燃焼制御、冷却・換気システムの最適化などに活用されます。設計段階で流体挙動を可視化できることで、試作回数を減らし、設計精度を高めることが可能です。

CAEソフトの操作性や学習コストはどの程度重要ですか？

操作性や学習コストは、解析の効率や正確性に直結するため非常に重要です。高機能なソフトでも操作が複雑だと設定ミスや解析時間の増加につながります。特に、AnsysFluentやSTAR‑CCM+のような高度CFDソフトは、高精度な解析が可能ですが、メッシュ作成や境界条件設定に一定の習熟が必要です。設計チームのスキルや解析目的に応じて、操作性と機能性のバランスを考えて選定することがポイントです。

まとめ

CAEソフトは、設計段階での性能評価や最適化を可能にし、試作回数の削減や開発期間短縮、製品の品質向上に大きく貢献します。流体解析（CFD）、構造解析（FEA）、熱・電磁場解析、マルチフィジックス解析、そしてCAD一体型CAEなど、用途や解析対象に応じて最適なソフトを選ぶことが重要です。
