ZW3Dの小技18 DWGファイルをインポートする方法
2D図面のDWGファイルをZW3Dでインポートすることができます。

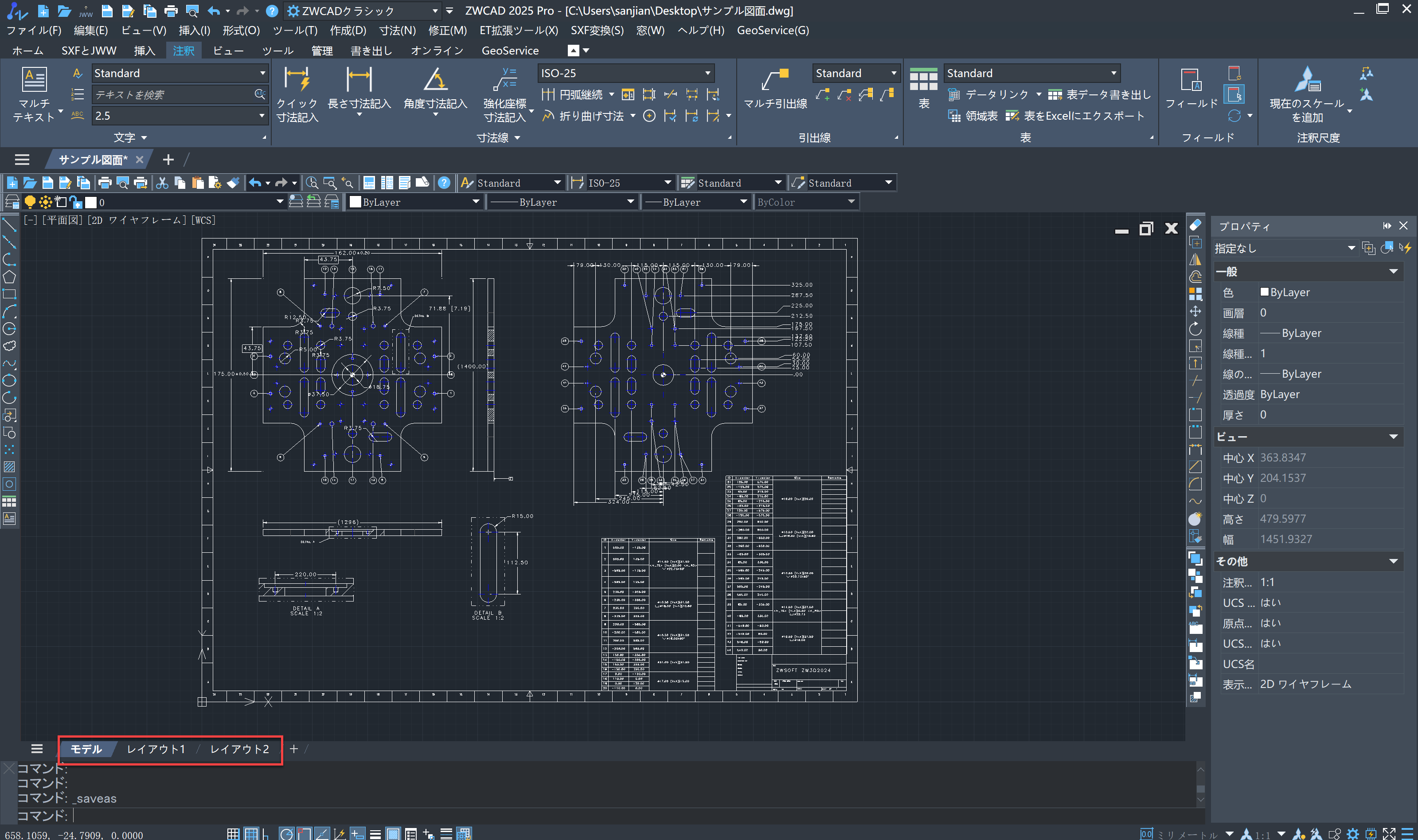

例えば下図の２D DWGの「モデル」「レイアウト１」「レイアウト２」の図面をインポートするとします。

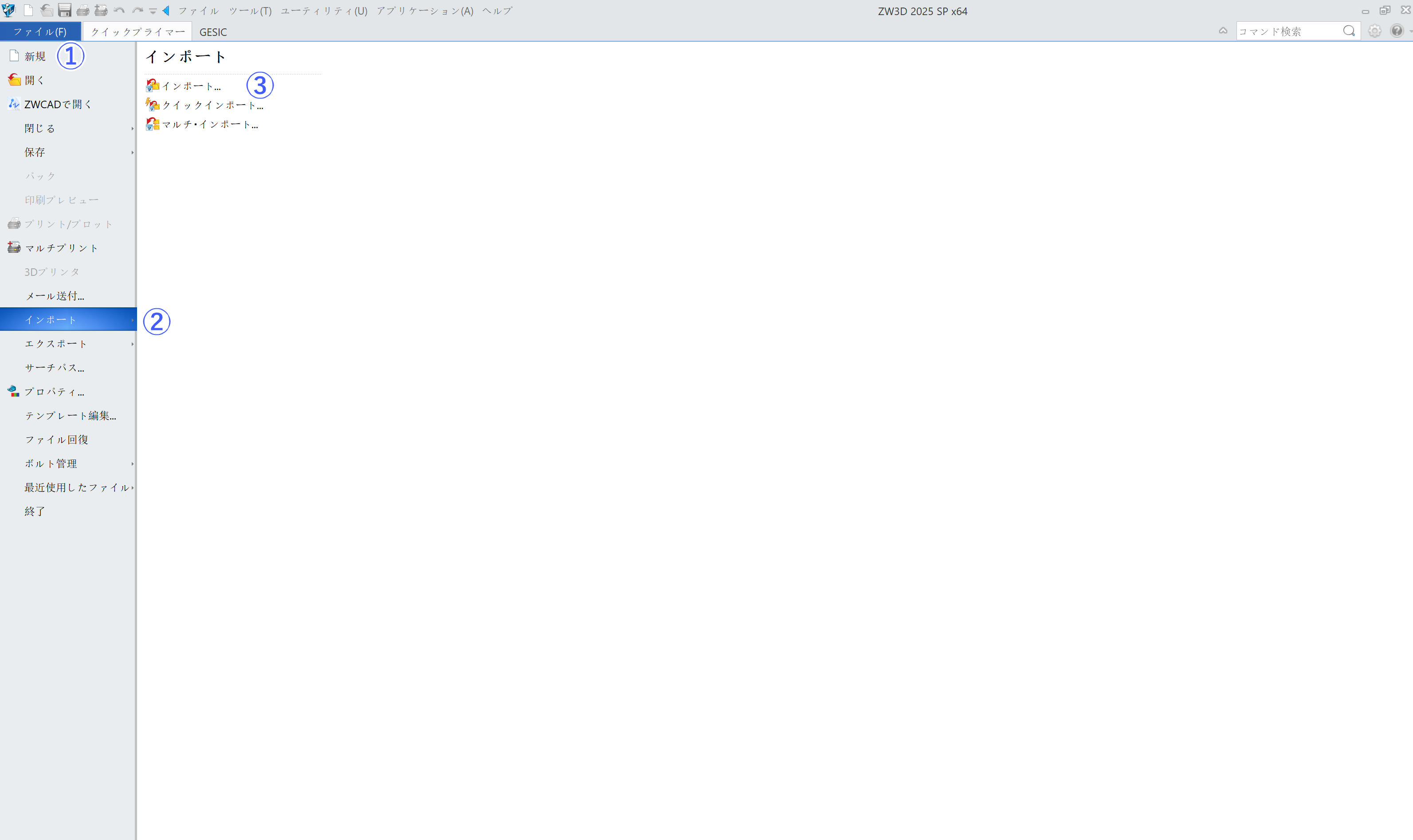

DWG図面をインポートするには、ZW3Dの下画面にて①～③の順で、「ファイル」メニュー→「インポート」→「インポート」を選択します。

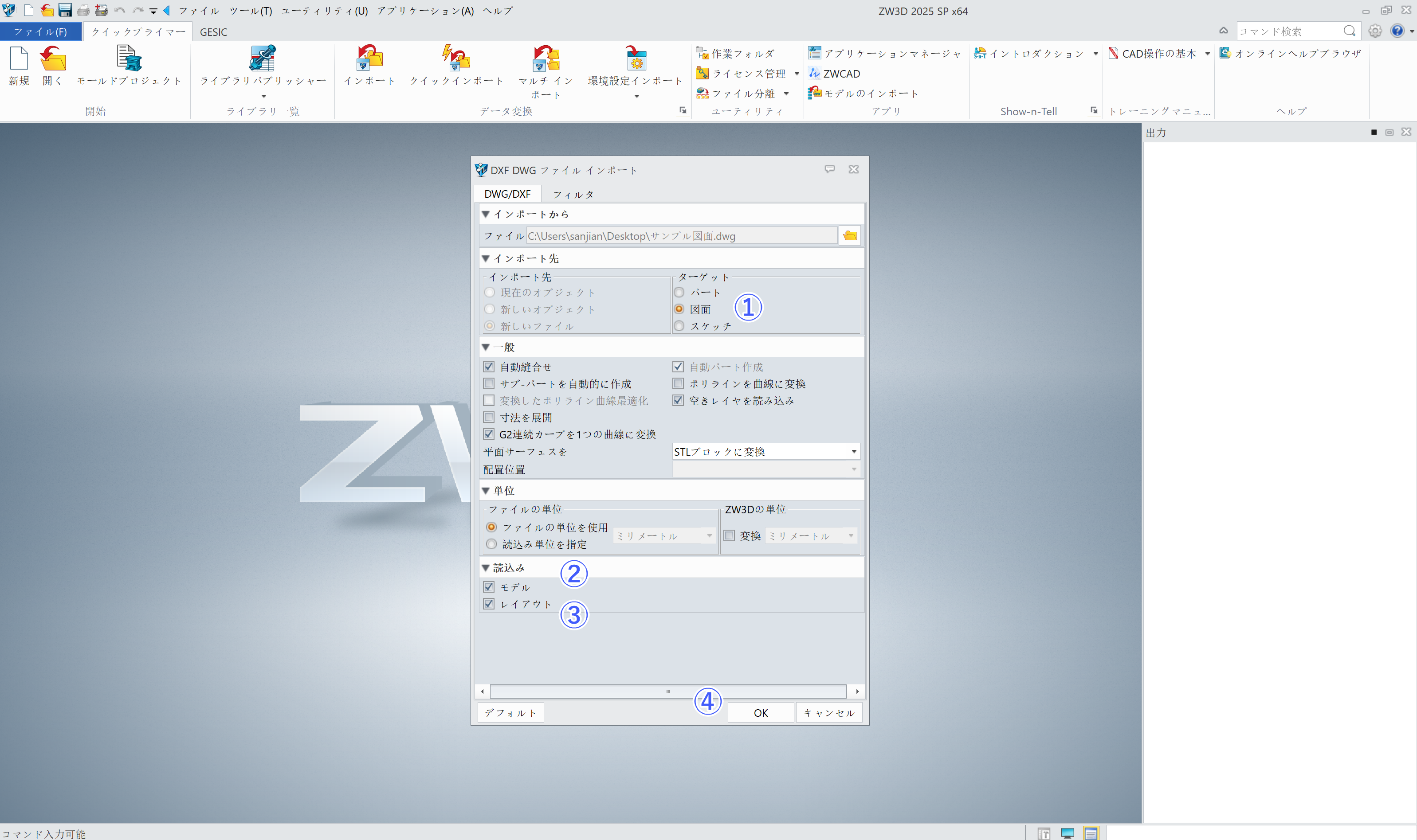

次に、下記画面の①～④の順で設定することで、DWG図面がインポートされます。

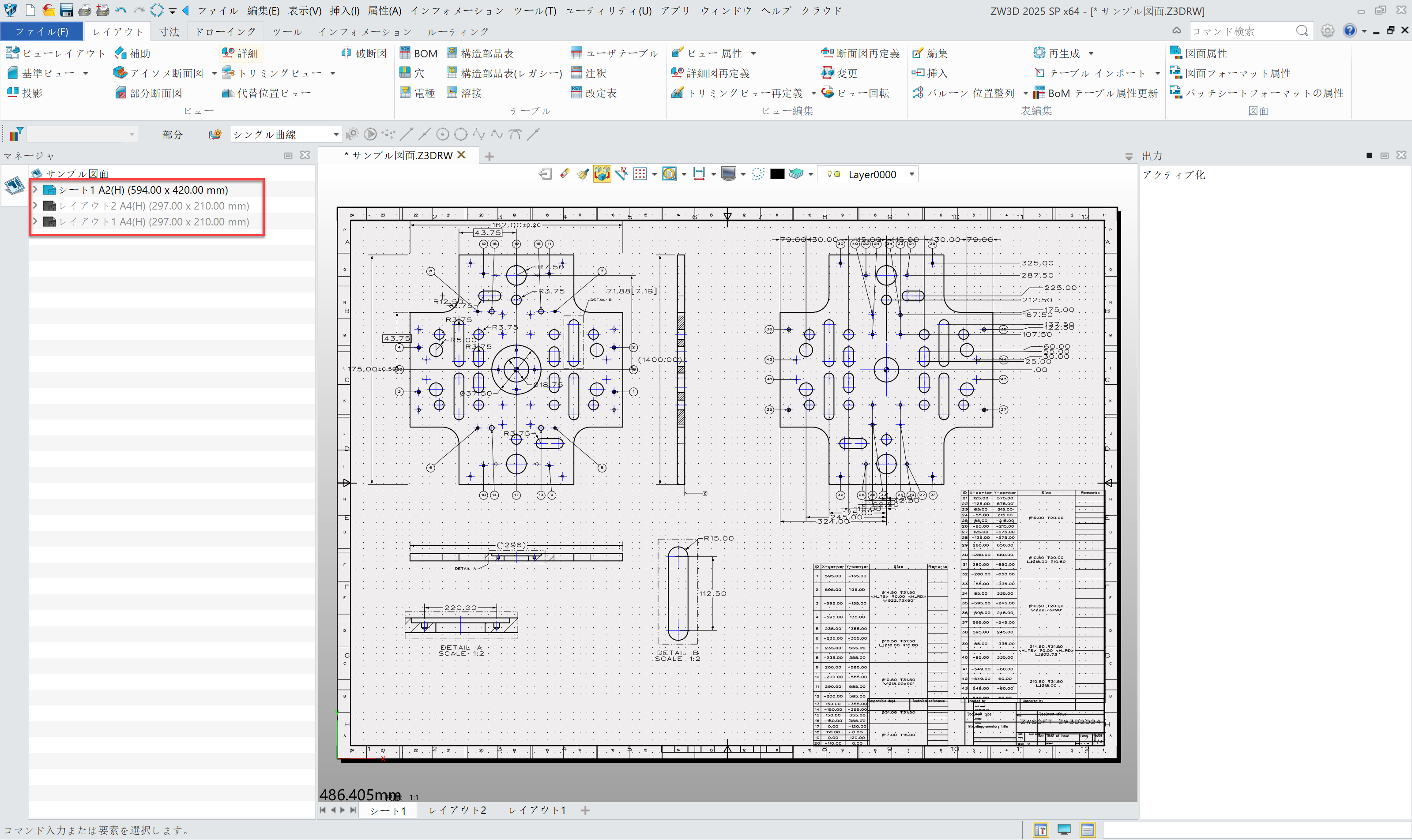

以下の様にZW3Dにインポートされます。
|
