建築設計や製造業に携わる人なら、一度は目にしたことのある「DXFファイル」。
メールで図面データを受け取ったときや、他社から支給された加工データを確認しようとしたときに、拡張子が「.dxf」となっていて開けなかった経験はありませんか？
実は、DXFファイルはCAD専用のフォーマットであるため、対応ソフトがなければ閲覧できない場合があります。しかも、同じCADでもバージョンや環境によっては正しく表示されないこともあるため、初心者が戸惑うポイントの一つです。
本記事では、DXFファイルとは何か、どのように開けば良いのか、開けないときの原因と対処法を分かりやすく整理し、実際の業務や学習で役立つ知識を提供します。
DXFファイルとは？
DXF（Drawing Exchange Format）は、Autodesk社のAutoCADで開発された図面交換用の標準フォーマットです。異なるCADソフト間でデータをやり取りするために広く利用されており、現在でも設計業務や製造業の現場で多用されています。
DXFフォーマットはDWGフォーマットと比較して汎用性が高く、AutoCAD、ZWCADのような汎用CADだけではなく様々なソフトウェアで扱うことができます。しかしテキストベースの形式のためデータ量が多くなる傾向があります。
DXFとDWGの違い
CADでよく見かけるもう一つの形式が「DWG」です。両者の違いを整理すると次の通りです。
| 項目 | DXF | DWG |
| 開発元 | Autodesk | Autodesk |
| 主な用途 | 他CADとのデータ交換 | AutoCAD専用の作業用 |
| データ形式 | テキストベース | バイナリ形式 |
| 互換性 | 高い（他CADで読み込みやすい） | AutoCAD/ZWCADなどの汎用CAD以外では制限あり |
| データ量 | 多い | 少ない |
つまり、DWGはAutoCADなどの汎用CADユーザーに最適化された形式であるのに対し、DXFは異なる幅広いソフト間の橋渡しを担う形式と言えます。
CAD業界での利用場面
DXFは、以下のような場面で活用されています。
- 設計事務所と製造現場のデータ共有：建築設計図を製造工場に渡す際に、DXFで保存することでスムーズに共有可能。
- 他社CADとの図面交換：AutoCAD、ZWCAD、BricsCADなど異なるCAD間のやり取りに便利。
- 加工用データのやり取り：レーザー加工機やCAMソフトがDXF入力をサポートしているため、製造工程に必須。
DXFファイルを開く方法
専用CADソフトで開く
DXFファイルを扱ううえで、最も確実かつ安定した方法は専用のCADソフトを使うことです。CADソフトを利用すれば、単に図面を「開く」だけでなく、編集や加工、再保存まで行えるため、業務で頻繁にDXFを扱う方にとっては必須の手段となります。
DXFの大きな強みは互換性にあります。そのため、現在では多くの主流CADソフトがDXF形式に対応しており、たとえば ZWCADやBricsCADといったソフトでも問題なく直接開くことが可能です。

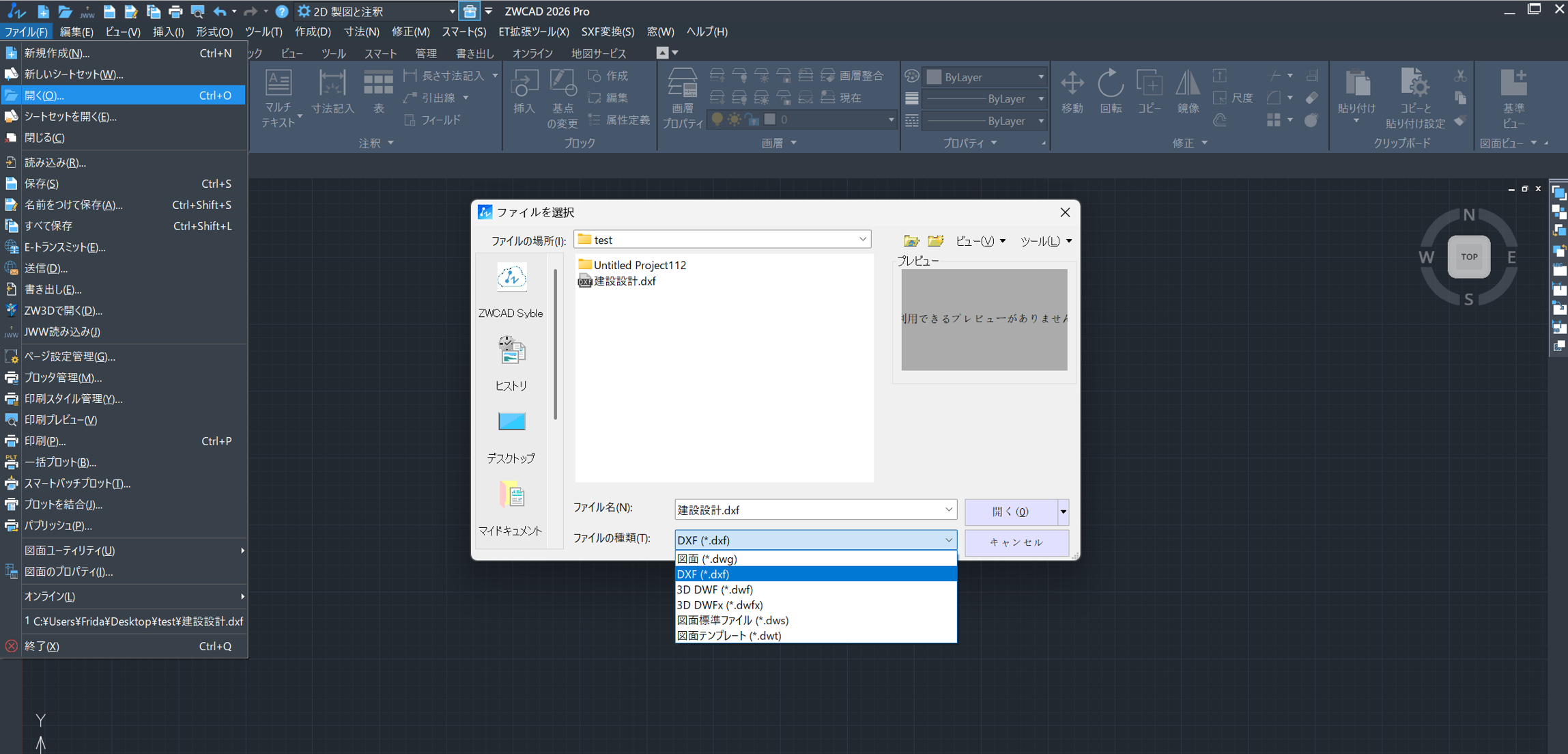

操作手順の例（ZWCADの場合）
- ZWCADを起動
- メニューから「ファイルを開く」をクリック
- 対象のDXFファイルを選択
- DXFファイルが即座に表示される
ZWCADは30日間の無料試用を提供しており、試用期間中でも正式版と同じ機能を利用できます。DXFファイルの開く、編集、保存なども可能なので、導入を検討している方はまず試用版をダウンロードして確認することができます。
業界 最高レベルのDWG互換性！ 販売実績25年
信頼できる２次元CAD
登録不要！フォームの入力だけでOK！
64 ビット専用
100％安全DXFビューアで開く
CADソフトが手元にない場合でも、「閲覧だけできれば十分」というケースでは、無料で利用できるDXFビューアを使うのがおすすめです。

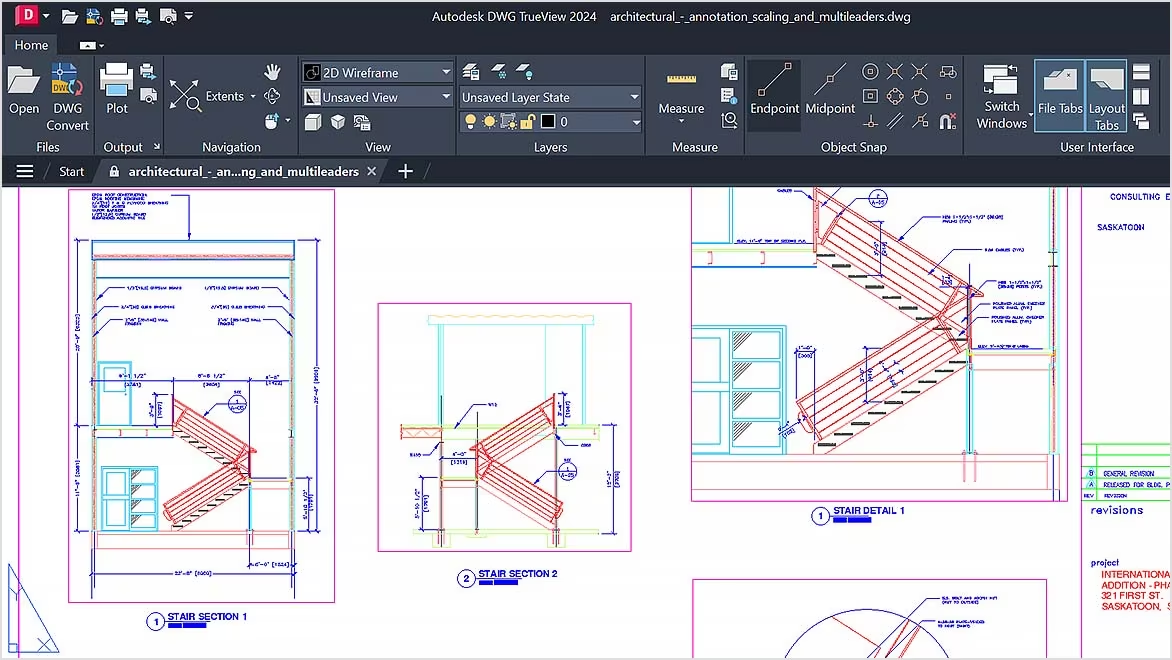

その代表が、Autodesk公式のDWG TrueViewです。このツールは無料で提供されており、DXF/DWGファイルの互換性も高いのが特徴です。閲覧に加えて、古いバージョンのAutoCADでも開けるようにファイルを変換することもできます。
これにより、専用CADソフトが手元になくても、DXFファイルの内容を確認したり、簡単なチェック作業を行うことが可能です。
オンラインでDXFを開く
ブラウザ上でDXFファイルを確認できるオンラインサービスもあります。パソコンにCADソフトをインストールせずに利用でき、異なるOSや端末でも閲覧可能なのが大きな利点です。ただし、インターネット接続が必須であることや、大容量ファイルでは動作が重くなることがあります。また、オンラインサービスを利用する場合はデータの安全性や機密性も考慮が必要となります。重要な設計図や社外秘の情報をアップロードする際は、セキュリティポリシーや暗号化対応の有無を確認する必要があります。
市販されているオンラインDXFツールは非常に多く、操作は基本的に簡単で、ファイルをアップロードするだけで閲覧できます。以下にいくつかの代表的なオンラインDXFビューアとその特徴をまとめました。詳細は各公式サイトで確認してください。
| サービス名 | 特徴 | メリット | デメリット |
| Autodesk Viewer | Autodesk公式 | 安心感が高い | ファイルサイズ制限あり |
| GroupDocs | 多数形式対応 | PDFやDOCXも対応 | UIが英語中心 |
| ASPOSE | 無料で軽量 | 即時閲覧可能 | 一部機能制限 |
| FILEFORMAT | シンプル操作 | 登録不要 | 高機能編集は不可 |
Macで開く方法
近年、Macユーザーも増加していますが、Windows向けのCADソフトに比べると、Macに対応しているソフトはまだ限られています。そのため、MacでDXFファイルを扱う際には、いくつか選択肢を知っておくと便利です。
現在のところ、MacユーザーがDXFファイルを開く方法には、主に以下のものがあります。

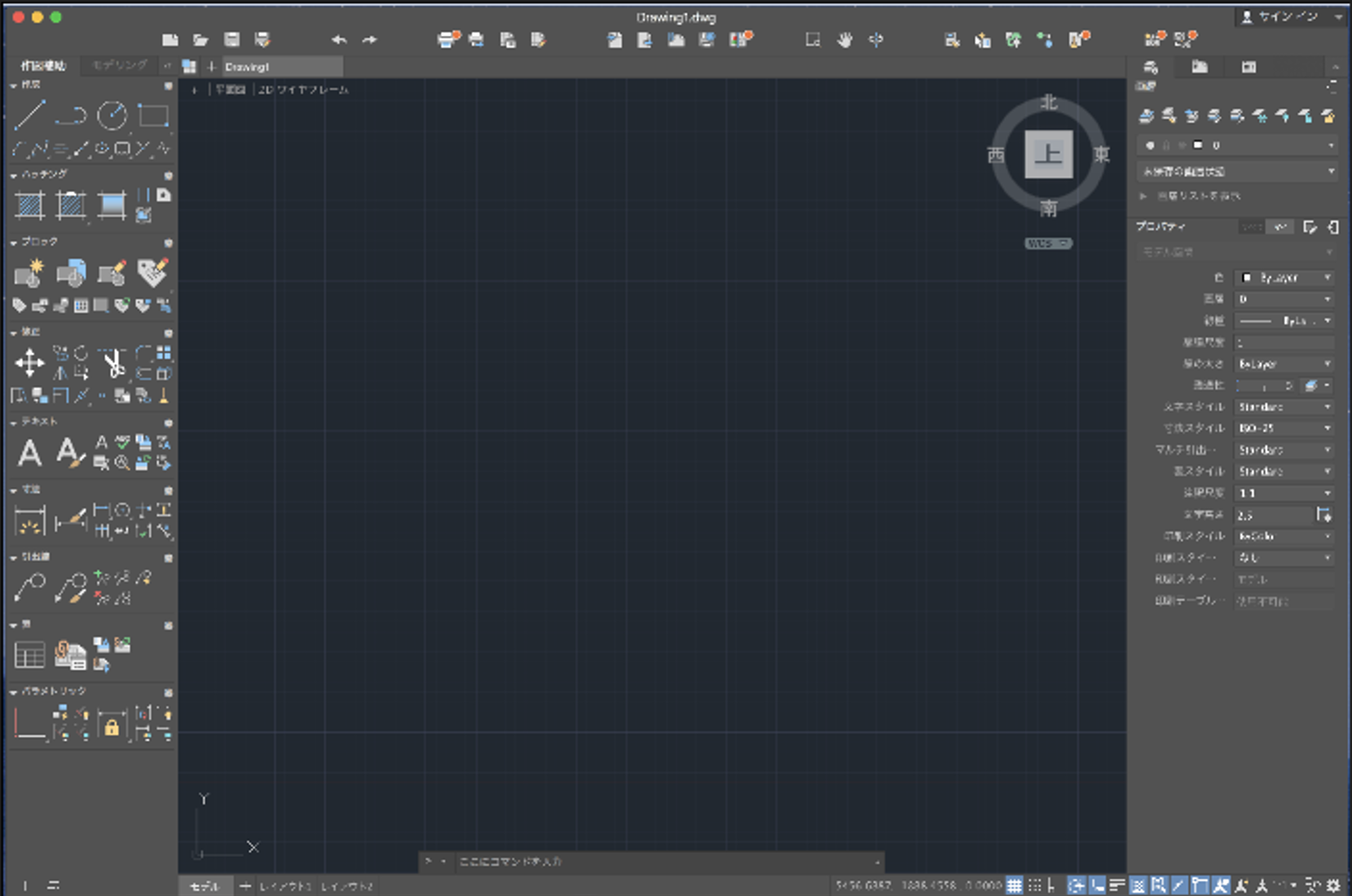

AutoCAD for Mac：Macに対応した公式のAutoCADで、DXFファイルの閲覧・編集・保存が可能です。専門的な作業やフル機能を必要とする場合に適しています。
Autodesk Viewer（ブラウザ版）：ソフトをインストールせず、ブラウザからDXFファイルを確認できます。急ぎで図面を確認したい場合や、一時的に閲覧する場合に便利です。
その他のオンラインDXFビューア：市販されているオンラインサービスでもDXFを閲覧可能です。ファイルをアップロードするだけで簡単に確認できますが、ファイルサイズやネット環境によっては動作が重くなる場合や、編集機能が限定される点には注意が必要です。
開けない時の対処法
DXFファイルを開こうとしても、うまく表示されないことがあります。比較的多い原因としては以下があげられます。
ファイルが壊れている場合
送受信エラーの可能性があるため、送り手に再送を依頼します。
バージョン互換性の問題
最新バージョンのDXFを古いソフトで開くと、一部の情報が正しく表示されないことがあります。この場合は、以下の方法で正しく開くことができるようになります。

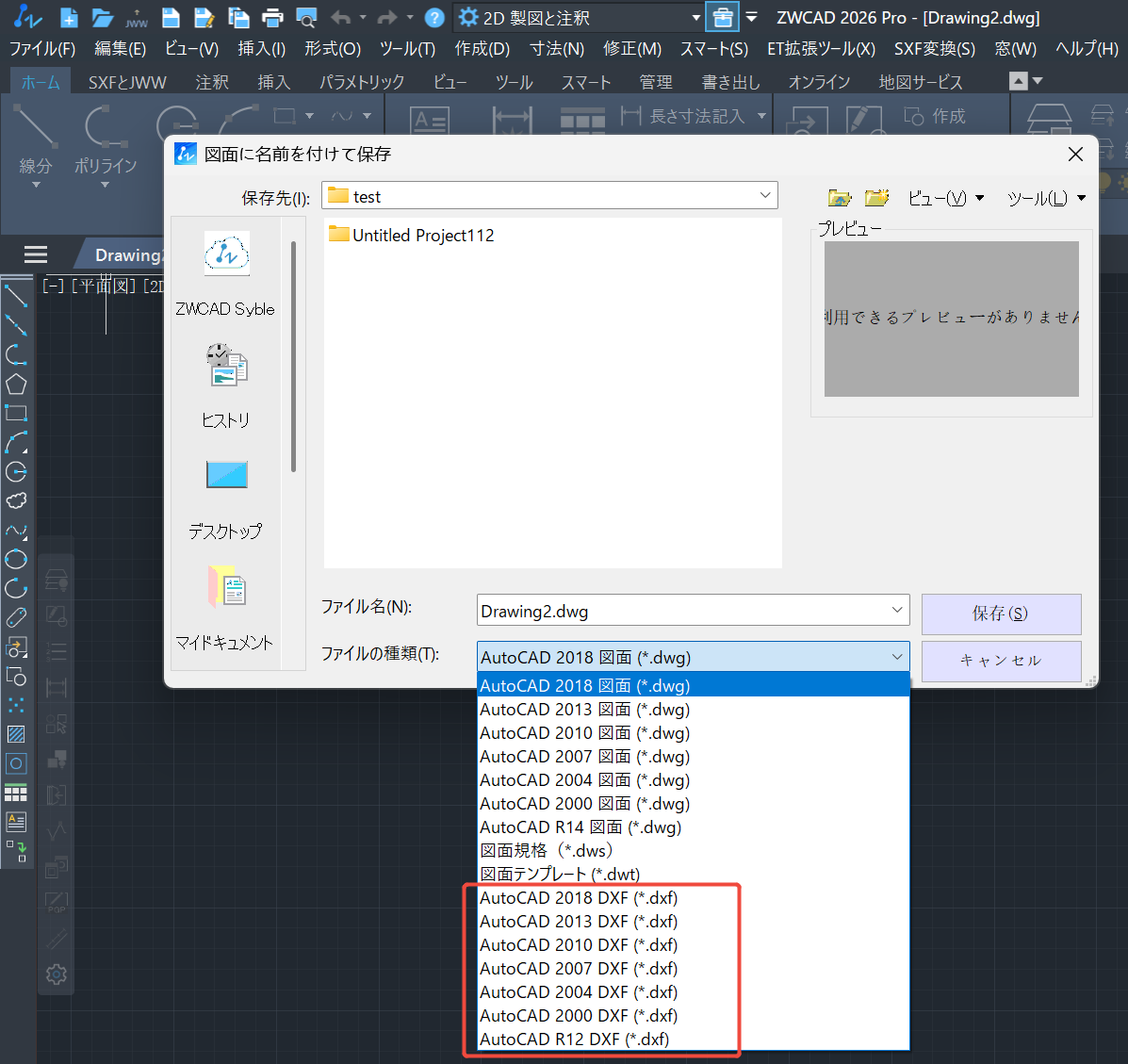

- 作成元のソフトで古いバージョンのDXF形式に保存し直してもらう。
- 互換性の高いビューアを使う。
- 使用しているCADソフトを最新バージョンにアップデートする。
ファイルサイズが大きい場合
高性能PCを使用するか、軽量ビューアで開きます。
DXFを扱う際の注意点
DXFを効率よく扱うには、以下のポイントに注意しましょう。
データ容量：
不要な要素を削除して保存することで、軽快に動作します。
互換性：
ソフトによって線種や文字の位置がずれる場合があるため、受け取り側の環境で必ず確認することが重要です。
まとめ
DXFファイルはCAD業界で広く使われており、初めて扱う場合でも開き方は多いため、心配する必要はありません。設計業務で本格的に扱う場合はZWCADやAutoCADなどのCADソフトウェアを、閲覧だけで十分な場合はビューアやオンラインサービスを使うのが賢明です。
